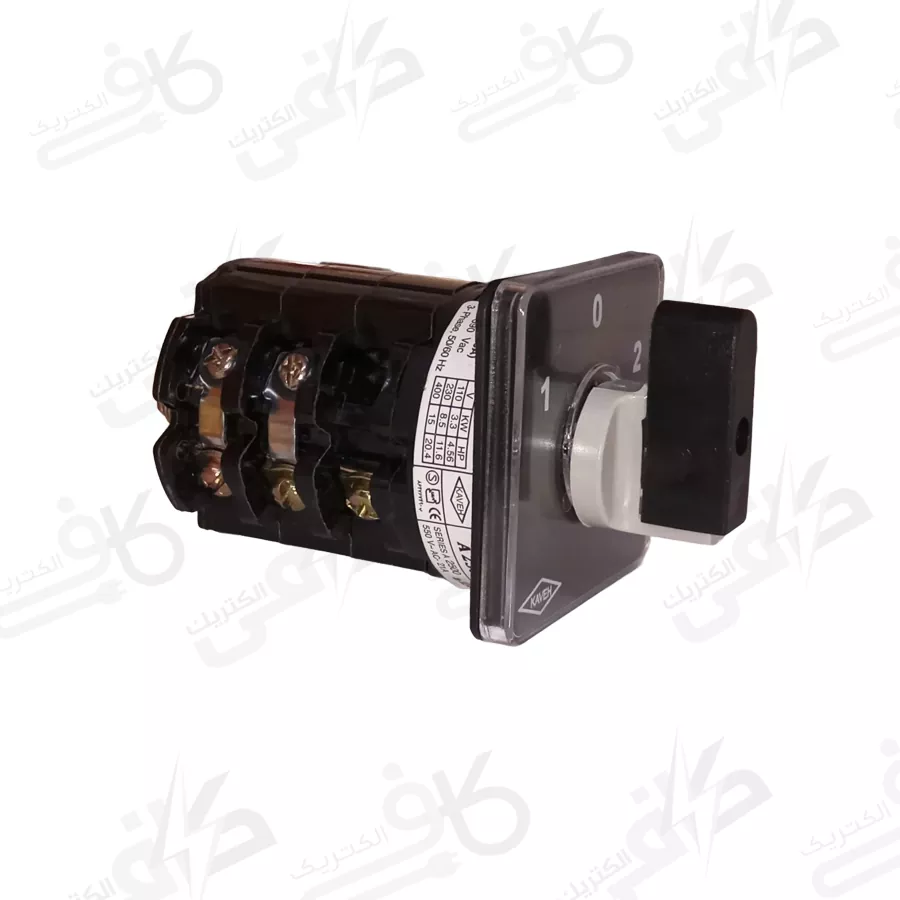

کلید گردان سه فاز چپگرد راستگرد 25 آمپر کاوه مدل 2508

ویژگی های کلید گردان سه فاز 16 آمپر 2508

•  نوع قطعه : کلید گردان چپگرد راستگرد
• تعداد پل : سه پل
• جریان کلید : 25A
• کلید گردان – توان در ولتاژ ۲۳۰ ولت  : ۳٫۷K

کلید گردان:

کلید گردان (کلید سلکتوری) وسیله ای مکانیکی است که برای کنترل جریان برق در مدار الکتریکی برای قطع و عبور و وصل جریان به کار می رود . نام های دیگر این کلید ؛ کلید چرخشی ، کلید گردان تابلویی ، کلید زبانه ای و کلید گردان قدرت می باشد .

کلید گردان قطعه ای است که دارای یک محور در مرکز و چند کنتاکت یا پلاتین ، ترمینال ، مکانیزم قطع و وصل فرمان می باشد . این کلید ها در انواع صفر و یک ، صفر و یک و دو ، انواع ستاره -مثلث و … ساخته می شود .

وسایل جانبی کلید گردان

صفحه و دستگیره معمولی و قفل شو کلید سلکتوری : صفحه و دستگیره قفل شو کلید گردان ، برای قفل کردن حالت کلید گردان مورد استفاده قرار می گیرد.

جعبه محافظ کلید سلکتوری (باکس اهرمی کلید گردان) : از مزایای استفاده کردن از این جعبه این است که اگر بدنه کلید سلکتوری با کابل برخورد داشته باشد به علت عایق بودن، نگرانی از بابت برق گرفتگی نخواهید داشت.

پایه فلزی گلید گردان : نصب پایه فلزی در انتهای کلید گردان برای اتصال راحت تر این کلید به هنگام استفاده می باشد.

انواع کلید سلکتوری

کلید سلکتوری در انواع تک پل، دو پل، سه پل، 4 پل(سه فاز بعلاوه نول) در آمپرهای مختلف (16-25-40-63-100 آمپر)، یکطرفه، دو طرفه، کلید گردان ستاره مثلث، کلی ولت متر، و … تولید می‌شود.

 سوالات متداول

۱. کاربرد اصلی این کلید گردان چیست و چگونه کار می‌کند؟

این کلید برای تغییر جهت گردش موتورهای سه فاز طراحی شده است . با استفاده از این کلید می‌توانید جهت چرخش موتور را بین دو حالت چپگرد و راستگرد تغییر دهید. نحوه عملکرد آن به این صورت است که با جابه‌جا کردن دو فاز از سه فاز ورودی، جهت میدان مغناطیسی و در نتیجه جهت چرخش موتور عوض می‌شود .

۲. مشخصات فنی مهم این محصول چیست؟

• کد سفارش: A 2508
• تعداد پل: سه فاز (۳ پل)
• جریان اسمی: ۲۵ آمپر
• جریان حرارتی (Ith): ۳۲ آمپر
• ولتاژ اسمی: ۲۳۰/۴۰۰ ولت متناوب
• قدرت نامی: ۸.۵ کیلووات در ۲۳۰ ولت و ۱۵ کیلووات در ۴۰۰ ولت
• ولتاژ عایق‌بندی (Ui): ۶۹۰ ولت
• فرکانس شبکه: ۵۰/۶۰ هرتز
• رده بهره‌برداری: AC-23A
• استانداردها: IEC 60947-1&3
• گارانتی: ۲۴ ماهه الکترو کاوه

۳. این کلید چند حالت دارد و نحوه عملکرد هر حالت چیست؟

این کلید سه حالت دارد: صفر (0) برای قطع کامل برق، حالت یک (1) برای یک جهت گردش و حالت دو (2) برای جهت مخالف . در حالت یک، سه فاز ورودی به سه فاز خروجی اتصال داده می‌شود. در حالت دو، جای دو فاز تغییر کرده و جهت گردش موتور عوض می‌شود .

۴. نحوه نصب و نکات مهم در استفاده از این کلید چیست؟

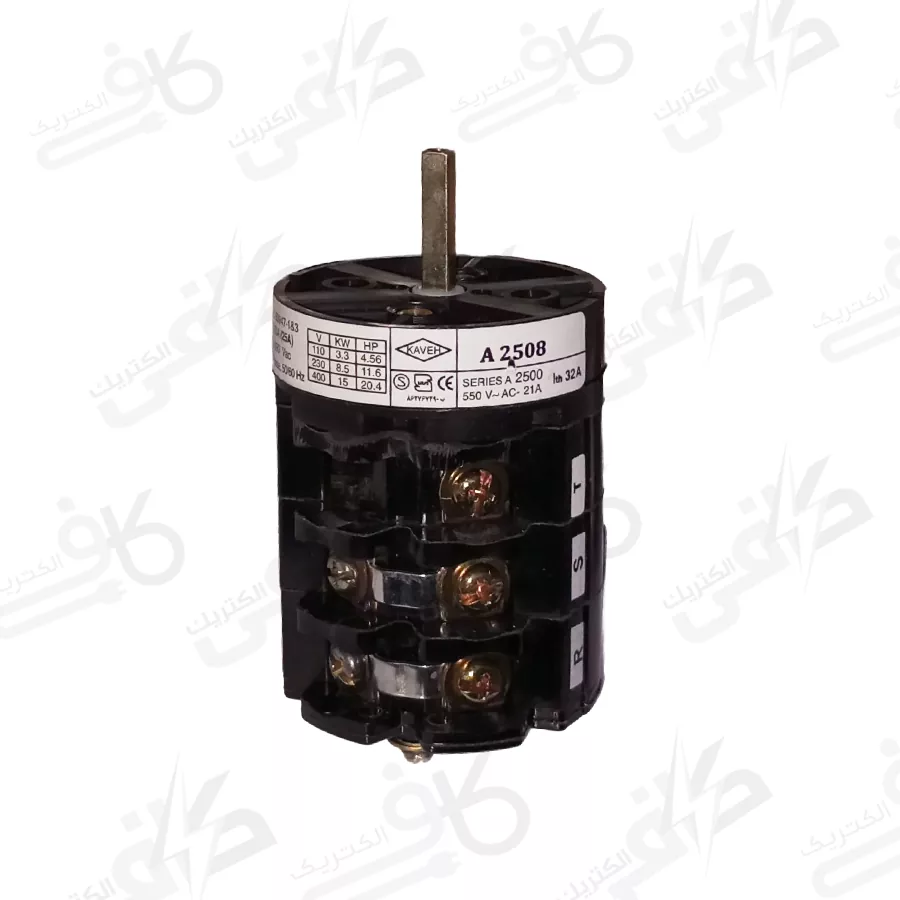

برای نصب، سه فاز ورودی را به ترمینال‌های R، S، T و سه فاز خروجی را به ترمینال‌های U، V، W و سپس به موتور متصل کنید . نکته مهم: برای تغییر جهت موتور، هرگز نباید به طور مستقیم از حالت یک به دو تغییر وضعیت دهید. ابتدا کلید را در حالت صفر (قطع) قرار دهید تا موتور کاملاً خاموش و ساکن شود و سپس به حالت دلخواه دیگر تغییر وضعیت دهید .

۵. کیفیت ساخت این محصول چگونه است؟

این کلید با مواد اولیه مرغوب ساخته شده، در برابر لرزش و ضربه مقاوم بوده، دارای نصب آسان و سریع، ابعاد و ظاهر مناسب و عمر طولانی می‌باشد . درجه حفاظت ترمینال‌ها IP20 و برای کلید و دستگیره IP65 است . محصولات الکترو کاوه دارای استانداردهای بین‌المللی و تاییدیه‌های لازم می‌باشند .
