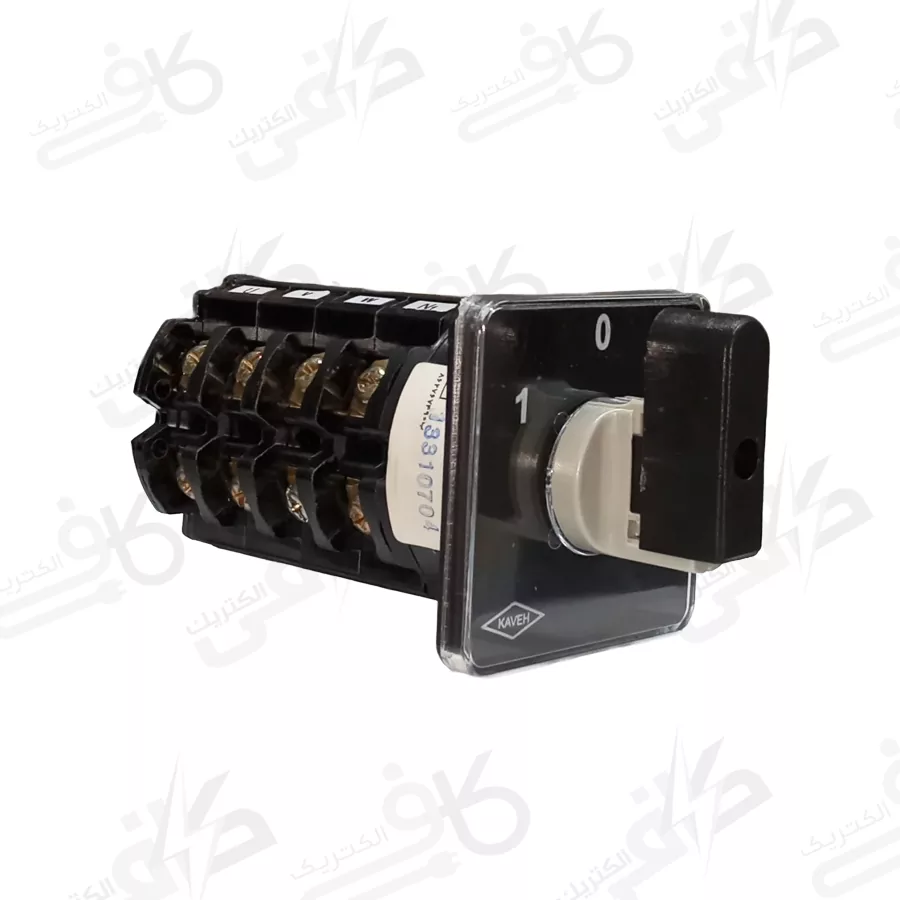

کلیدگردان (سلکتوری) سه فاز دوطرفه ۲۵ آمپر الکتروکاوه مدل 2507/2N

کلیدگردان سه فاز دوطرفه الکتروکاوه یک کلید سلکتوری صنعتی با کیفیت است که برای کنترل جهت چرخش موتورهای سه‌فاز (چپگرد و راستگرد) طراحی شده است. این کلید با مکانیزم محکم و کنتاکت‌های نقره‌ای، قابلیت قطع و وصل بارهای تا ۲۵ آمپر در ولتاژ ۲۵۰ ولت AC را داشته و یکی از پرکاربردترین کلیدهای فرمان در تابلوهای برق صنعتی محسوب می‌شود.

ویژگی‌های فنی و مشخصات کلیدی:

• نوع کلید: کلیدگردان (سلکتوری) سه‌فاز چپگرد-راستگرد
• مدل: 2507/2N (مطابق استانداردهای بین‌المللی)
• وضعیت‌های کاری: دارای ۳ وضعیت 0 – 1 – 2
  • 0 (صفر): وضعیت خاموش (قطع کامل همه فازها)
  • 1 (یک): فعال‌سازی جهت اول (مثلاً چپگرد)
  • 2 (دو): فعال‌سازی جهت دوم (مثلاً راستگرد)
• مشخصات الکتریکی:
  • جریان نامی: ۲۵ آمپر در ولتاژ ۲۵۰ ولت AC
  • ولتاژ نامی: ۲۵۰/۷ ولت (مطابق با استاندارد IEC)
  • تعداد پل (پل‌ها): 3 پل برای سه فاز + احتمالاً پل جداگانه برای نول در برخی مدل‌ها
  • نوع کنتاکت: 2N نشان‌دهنده ۲ کنتاکت اصلی مستقل در هر پل است.
• سازگاری: کاملاً منطبق با استانداردهای ویژه موتورهای سه‌فاز برای کنترل جهت دور
• کارخانه سازنده: الکتروکاوه (تولیدکننده معتبر ایرانی با سابقه طولانی)

طرز کار و عملکرد:

این کلید با چرخاندن دسته (اهرم) به سه موقعیت مختلف، اتصال بین فازها را تغییر می‌دهد تا جهت میدان مغناطیسی در موتور سه‌فاز عوض شود:

1. در وضعیت 1، اتصال فازها به ترتیب خاصی (مثلاً R-S-T) به موتور می‌رسد و موتور در یک جهت می‌چرخد.
2. در وضعیت 0، همه فازها قطع می‌شوند و موتور خاموش است.
3. در وضعیت 2، ترتیب دو فاز نسبت به هم تغییر می‌کند (مثلاً R-T-S) و جهت چرخش موتور معکوس می‌شود.

کاربردهای اصلی:

• کنترل جهت موتورهای سه‌فاز در دستگاه‌های صنعتی مانند:
  • نوار نقاله‌های دوطرفه
  • دریل‌های ستونی و ماشین‌های تراش
  • جرثقیل‌های سقفی و بالابرها
  • پمپ‌های آب و فن‌های صنعتی
  • گیت‌های بازشو و درب‌های اتوماتیک
• استفاده در تابلوهای کنترل موتور (MSB) و تابلوهای فرمان ماشین‌آلات
• مدارهای ایزولاسیون و انتقال منبع برق (به عنوان کلید تبدیلی)

مزایای استفاده از کلیدگردان الکتروکاوه:

• ایمنی بالا: طراحی مکانیکی مطمئن با قطع‌وصل واضح
• طول عمر زیاد: کنتاکت‌های نقره‌ای با قابلیت تحمل جرقه‌زنی
• نصب آسان: قابلیت نصب مستقیم روی درب تابلو با پیچ‌های استاندارد
• قابلیت قفل‌شدن: امکان نصب قفل روی دسته در وضعیت 0 برای جلوگیری از روشن شدن تصادفی
• تأیید کیفیت: تولید تحت نظارت شرکت معتبر الکتروکاوه با گارانتی و خدمات پس از فروش

تجهیزات جانبی قابل سفارش (آپشنال):

• دسته قفل‌شو (برای قفل کردن کلید در وضعیت خاموش)
• جعبه محافظ (باکس اهرمی) برای نصب در محیط‌های باز یا پرگردوغبار
• پایه فلزی برای نصب راحت‌تر
• کاور پلاستیکی محافظ

هشدارهای نصب و استفاده:

1. نصب و سیم‌بندی باید توسط تکنسین برق صنعتی انجام شود.
2. قبل از نصب، از قطع بودن برق مدار اطمینان حاصل کنید.
3. این کلید برای قطع زیر بار طراحی شده اما توصیه می‌شود ترجیحاً در شرایط بی‌باری عمل قطع صورت گیرد.
4. از کلید فقط برای جریان و ولتاژ نامی مشخص‌شده استفاده کنید.
5. در محیط‌های مرطوب یا دارای گازهای قابل انفجار از محفظه‌های حفاظتی مناسب استفاده شود.

درباره برند الکتروکاوه:

شرکت الکتروکاوه از سال ۱۳۶۵ به عنوان یکی از پیشگامان تولید تجهیزات فشارضعیف در ایران فعالیت می‌کند. این شرکت با بهره‌گیری از تکنولوژی روز دنیا و کنترل کیفیت دقیق، محصولات خود را مطابق با استانداردهای بین‌المللی تولید می‌کند. کلیدهای گردان الکتروکاوه در پروژه‌های بزرگ ملی در صنایع نفت، گاز، پتروشیمی، فولاد و سیمان مورد استفاده قرار گرفته‌اند.

نتیجه‌گیری: کلیدگردان سه فاز دوطرفه الکتروکاوه مدل 2507/2N، یک راه‌حل مطمئن، بادوام و مقرون‌به‌صرفه برای کنترل جهت دور موتورهای سه‌فاز در کاربردهای صنعتی مختلف است. این محصول با کیفیت ساخت عالی و پشتیبانی فنی مناسب، انتخاب مناسبی برای تابلوسازان و صنعتگران محسوب می‌شود.

سوالات متداول

۱. کاربرد اصلی این کلید گردان چیست؟

این کلید برای قطع و وصل کردن منابع تغذیه متفاوت و تغییر مسیر جریان بین دو مدار سه فاز مجزا طراحی شده است . کاربرد رایج آن به عنوان کلید تغییر منبع تغذیه بین برق شهر و ژنراتور اضطراری می‌باشد . این کلید سه حالت دارد: صفر (0) برای قطع کامل، حالت یک (1) برای فعال کردن خروجی اول و حالت دو (2) برای فعال کردن خروجی دوم .

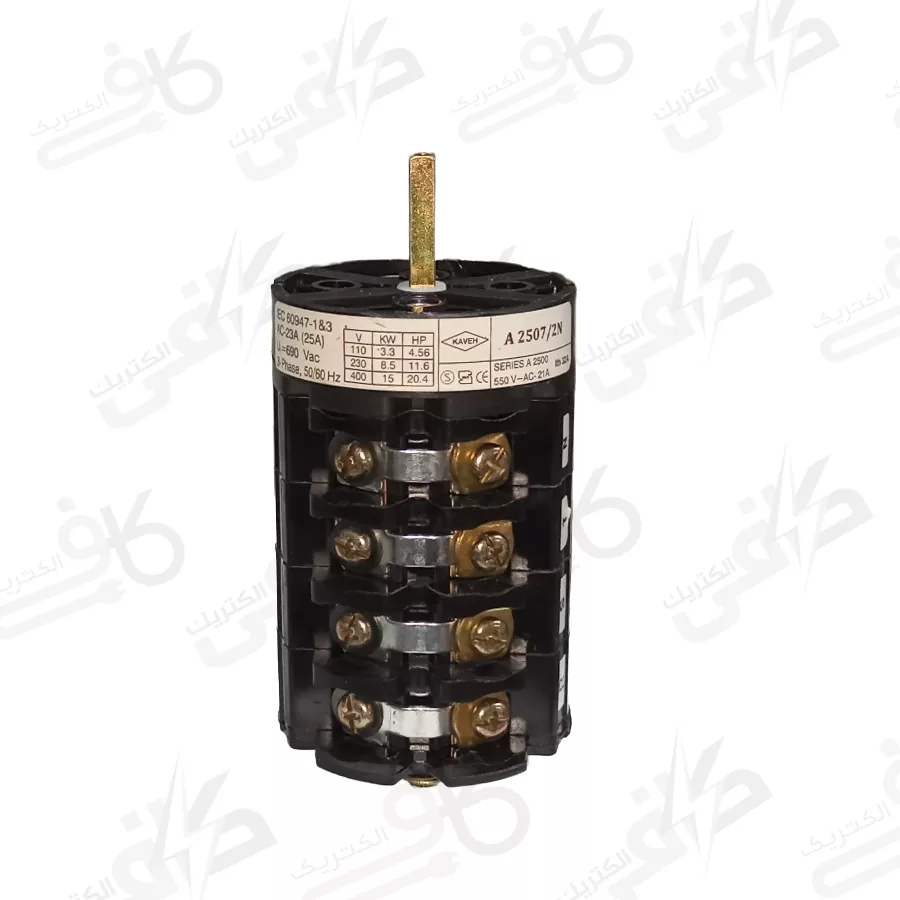

۲. مشخصات فنی مهم این محصول چیست؟

• کد سفارش: KA2507/2N
• تعداد پل: سه فاز به همراه نول (۴ پل)
• جریان نامی: ۲۵ آمپر
• جریان حرارتی (Ith): ۳۲ آمپر
• ولتاژ اسمی: ۲۳۰/۴۰۰ ولت متناوب
• قدرت نامی: ۸.۵ کیلووات در ۲۳۰ ولت و ۱۵ کیلووات در ۴۰۰ ولت
• درجه حفاظت: IP65
• استانداردها: IEC 60947-1&3 و استاندارد ملی ایران
• گارانتی: ۲۴ ماهه الکترو کاوه

۳. این کلید در چه محیط‌هایی قابل استفاده است؟

با توجه به درجه حفاظت IP65، در برابر گرد و غبار و پاشش آب مقاوم است و برای استفاده در محیط‌های صنعتی، کارگاه‌ها، تأسیسات و فضاهای نیمه‌باز مناسب می‌باشد . رده بهره‌برداری AC-23A نشان می‌دهد برای قطع و وصل بارهای موتوری و بارهای به شدت القایی طراحی شده است .

۴. آیا این کلید قابلیت قفل شدن دارد؟

بله، یکی از ویژگی‌های مهم ایمنی این محصول، قابلیت قفل شدن در حالات مختلف است که برای ایمنی در حین تعمیرات بسیار کاربردی می‌باشد .

۵. کیفیت ساخت این محصول چگونه است؟

این کلید با مواد اولیه مرغوب (ترکیب پلاستیک مهندسی و فلز) ساخته شده ، در برابر لرزش و ضربه مقاوم بوده ، دارای نصب آسان و سریع ، ابعاد و ظاهر مناسب و عمر طولانی می‌باشد. همچنین دارای تاییدیه‌های معتبر از پژوهشگاه نیرو و سازمان ملی استاندارد است .
