کنترل بار 2 تا 20 آمپر الکتروکاوه

کنترل بار 2 تا 20 آمپر الکتروکاوه  رله کنترل بار آنالوگ سه فاز الکتروکاوه با دارا بودن سه کانال مجزا برای عبور دادن سیم های سه فاز مقدار جریان عبوری از سیم های سه فاز را اندازه گیری و رله خروجی را با توجه به مقدار تنظیم و از روی دستگاه کنترل نماید .

در صورت کمتر بودن جریان از جریان تنظیمی رله را وصل کرده و در صورت بیشتر بودن جریان عبوری از مقدار تنظیمی پس از گذشت مقدار زمان تنظیمی تاخیر در قطع در صورت تداوم خطا قطع نماید.

برای راه اندازی مجدد دستگاه در صورت رفع شدن خطا ، به دو روش اتوماتیک و دستی میتوان این کار را انجام داد.

برای راه اندازی اتوماتیک کنترل بار 2 تا 20 آمپر الکتروکاوه کافیست ترمینال K1 را به K2 وصل کرده و پس از گذشت زمان مشخصی دستگاه روشن شده و رله وصل می گردد.

تغذیه دستگاه 220 ولت می باشد و با اتصال آن به ورودی های A1 و A2 دستگاه روشن و بلافاصله رله دستگاه وصل میشود و ترمینال 15 به 18 وصل می گردد.

محصولات بیشتر : کنترل سه فاز با نول | الکترو کاوه

وضعیت نمایشگر‌ها :

• قرمز : نمایش خطاها (FAULT)
• سبز : وصل شدن رله خروجی (OUT)

نصب و راه‌اندازی :

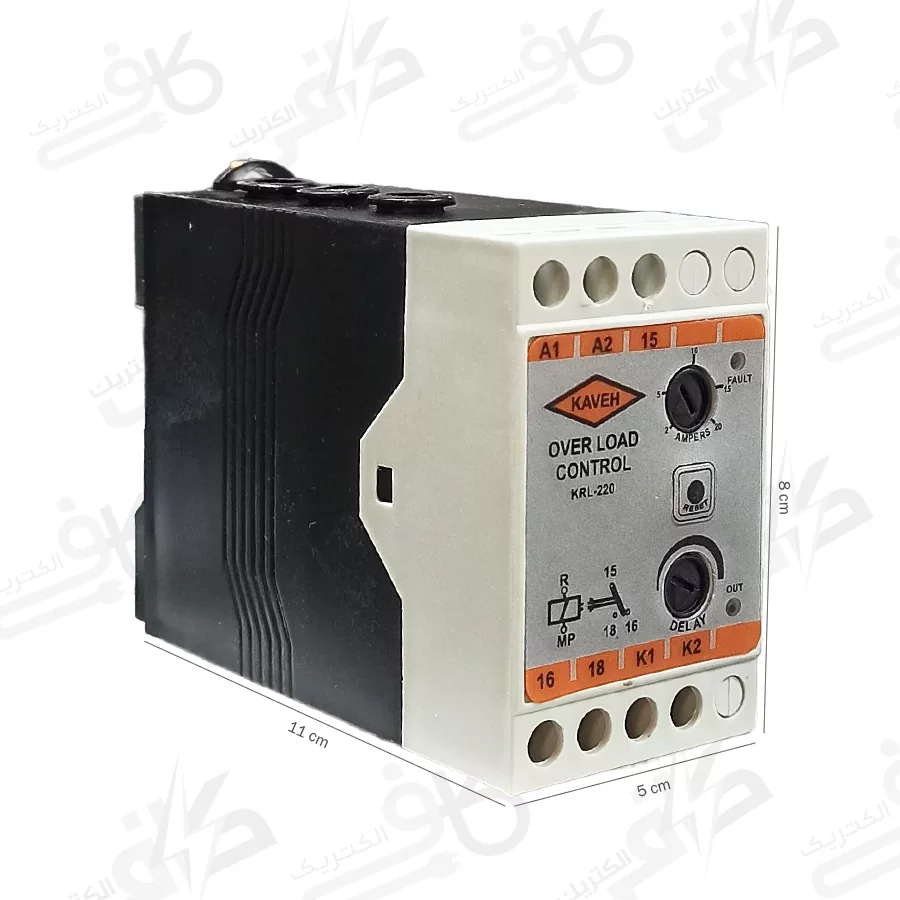

رله کنترل بار کاوه جهت محافظت از دستگاه‌های سه فاز در برابر اضافه جریان تنظیمی طراحی و جایگزین بسیار مطمئنی برای بی‌متال می‌باشد

ترمینا ل‌های A1 و A2 دستگاه به شبکه برق متصل گردد. ترمینال‌های 15 و 18 با بوبین کنتاکتور سری شوند.

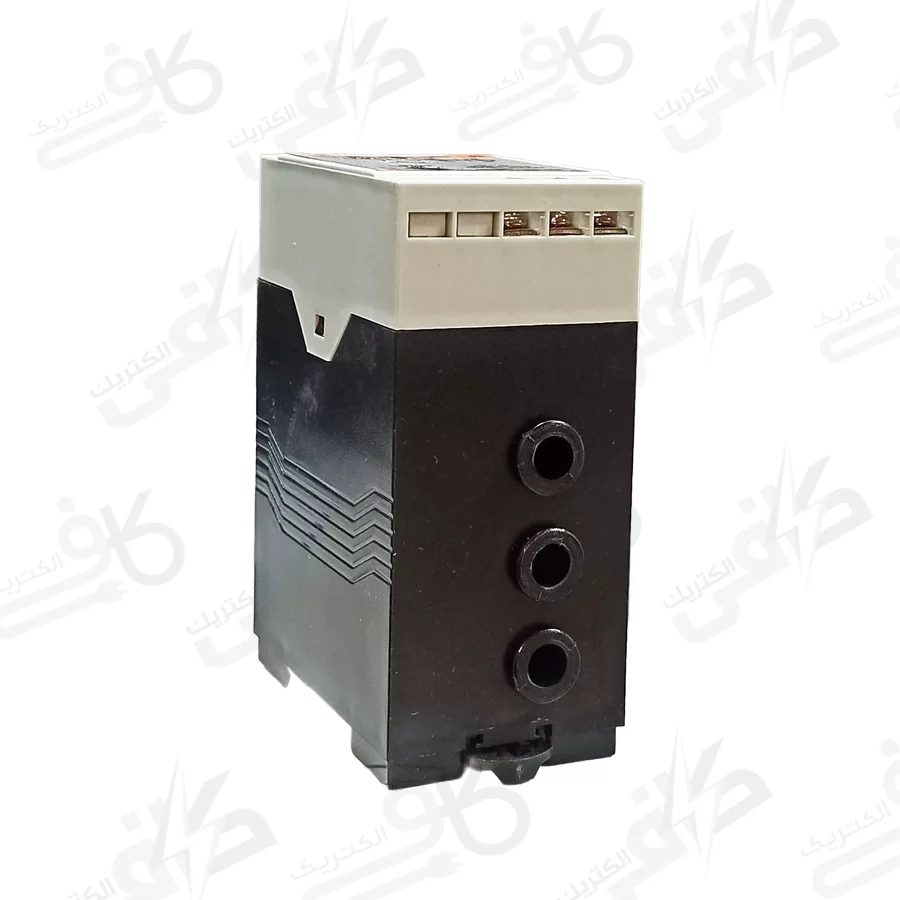

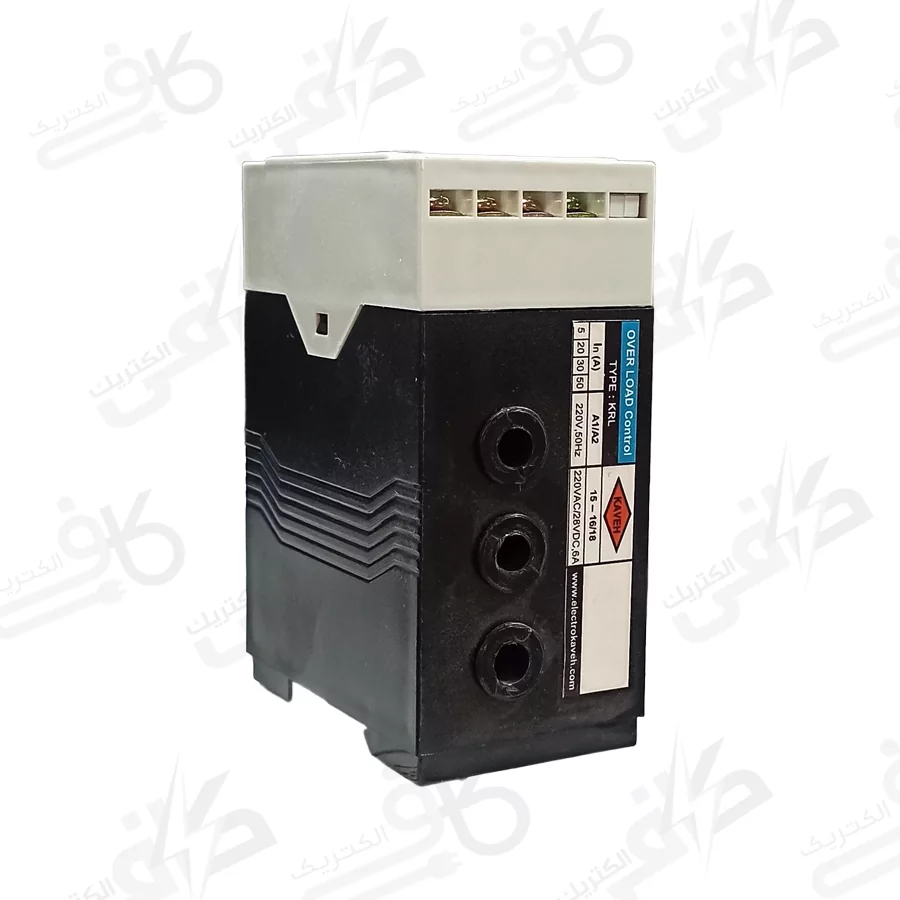

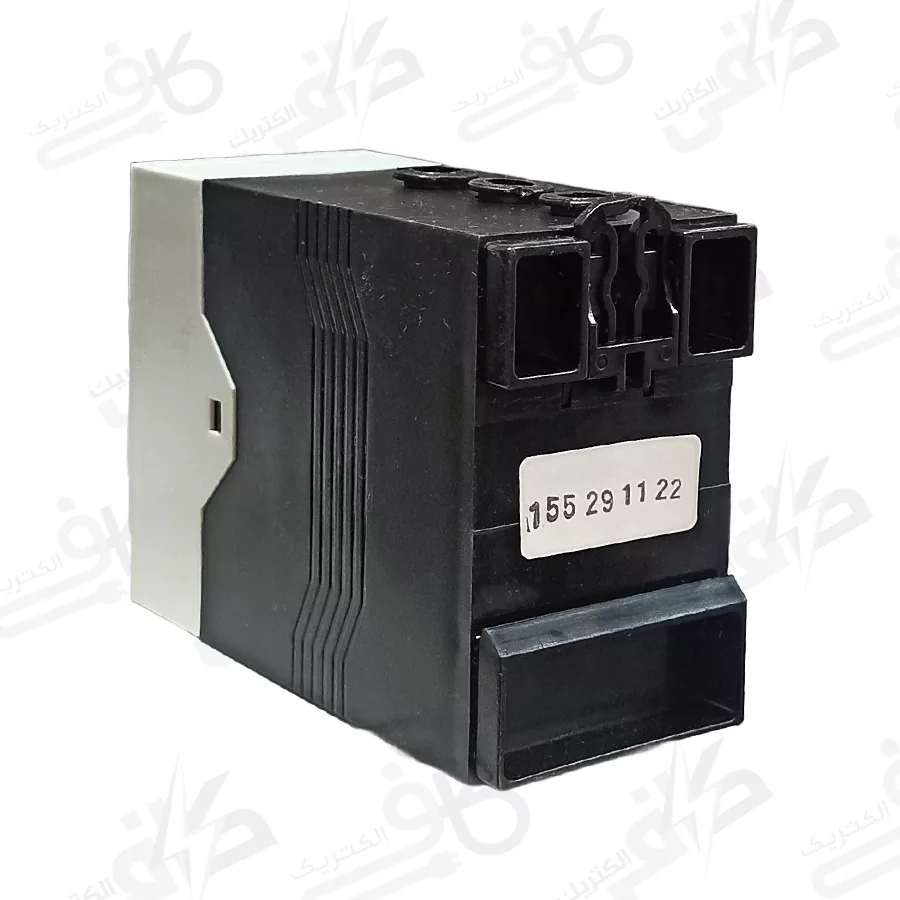

سیم‌های سه فاز از داخل لوله‌های مشخص در بدنه دستگاه عبور نمایند.

توجه : ترتیب فاز ها اهمیت ندارد.

با اتصال برق شبکه به ترمینال های A1 و A2 سیگنال OUT ترمینال 15 به 18 متصل و دستگاه آماده حفاظت است.

با دکمه START در مدار فرمان سیستم راه اندازی می شود،

در صورتی که جریان راه اندازی موتور بیش از حد تنظیمی توسط دسته AMPERS باشد ،

سیگنال FAULT روشن و پس از راه اندازی خاموش می گردد.

تذکر : باید توجه داشت که مدت زمان راه اندازی بایدتوسط دسته DELAY تنظیم شود ، تا در زمان راه اندازی خروجی قطع نگردد .

در هنگام کار اگر خطایی پدید آید ، سیگنال FAULT روشن و پس از اتمام زمان تنظیمی توسط دسته DELAY سیگنال OUT خاموش و رله داخلی دستگاه قطع می گردد.

اگر در مدت زمان تنظیمی خطا بر طرف شود.سیگنال FAULT خاموش شده و رله خروجی قطع نمی گردد.

هنگامی که ترمینال های K1 و K2 به هم متصل نباشند ، پس از برطرف شدن خطا ،

دستگاه باید دستگاه باید به وسیله دکمه RESET راه اندازی شود

و اگر ترمینال های K1 و K2 به هم وصل نباشند پس از برطرف شدن خطا و گذشت زمان تقریبی

در حدود 20 تا 50 ثانیه دستگاه به صورت خودکار راه اندازی می شود.

کاربردهای اصلی کنترل بار 2 تا 20 آمپر الکتروکاوه:

محافظت از پمپ‌های آب و کمپرسورها
کنترل بار دستگاه‌های صنعتی کوچک
سیستم‌های روشنایی و تجهیزات اداری
مدارهای الکتریکی حساس در کارگاه‌ها
