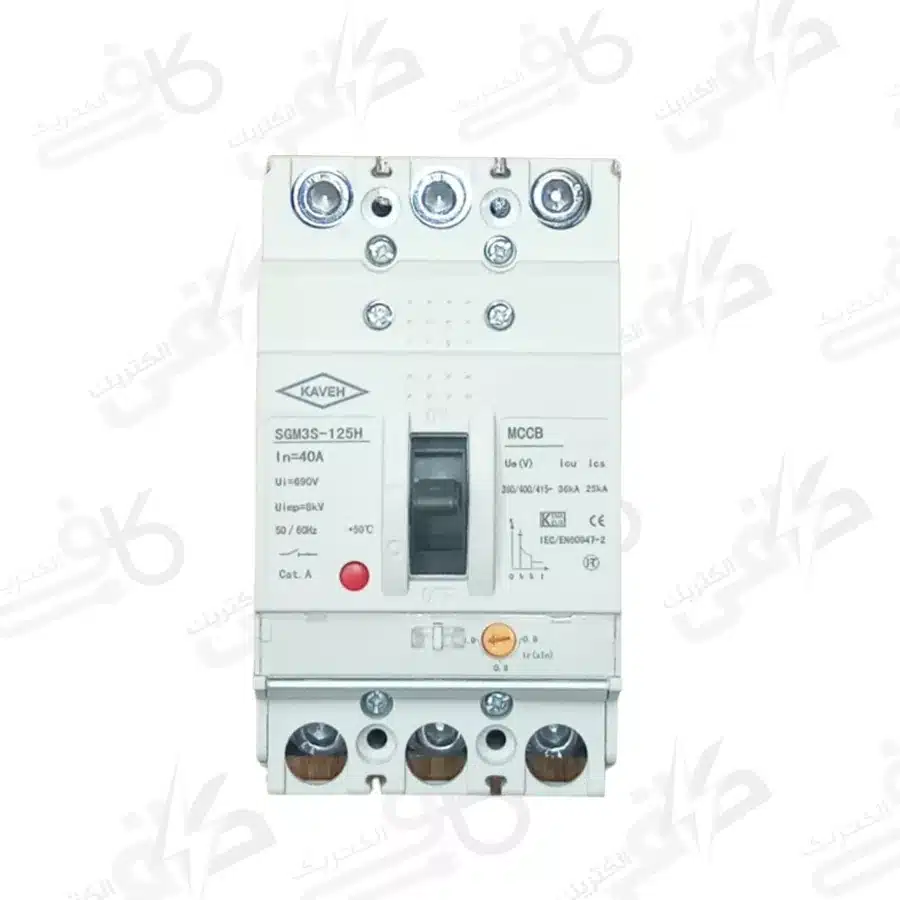

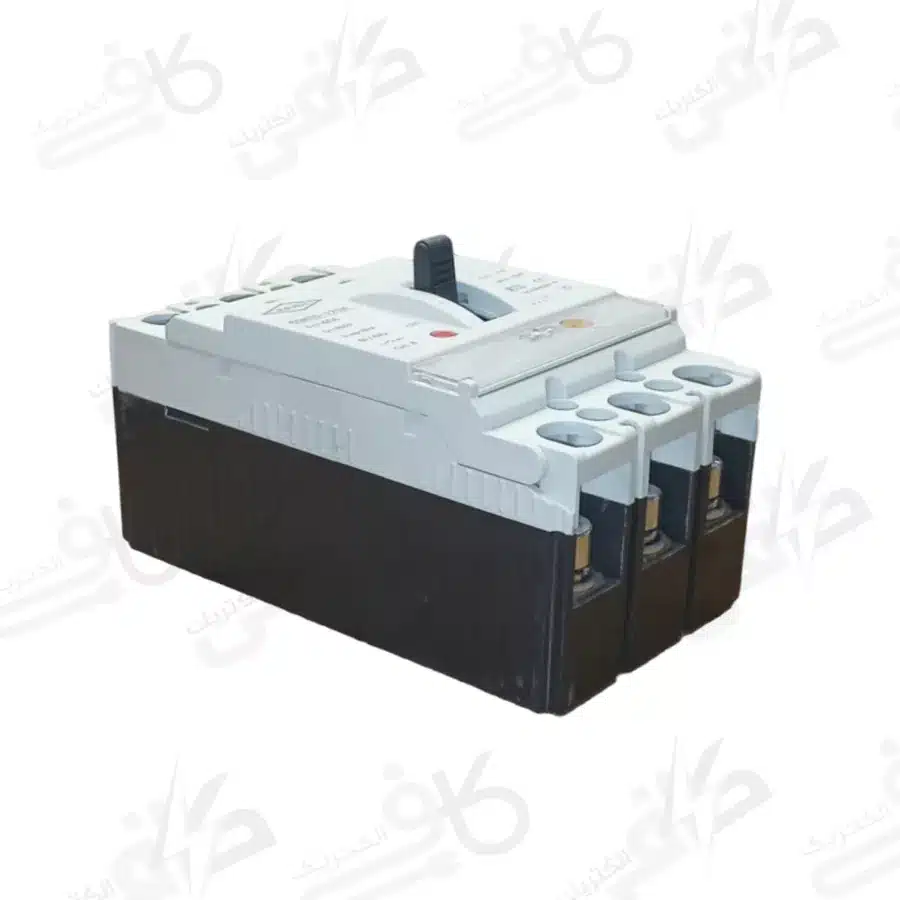

کلید اتوماتیک کمپکت 3 فاز 40 آمپر الکترو کاوه به منظور حفاظت تأسیسات روشنائی، برق صنعتی، سیم و کابل و ماشین آلات در برابر اضافه بار و جریان اتصال کوتاه استفاده می گردد.کلید اتوماتیک یا به اختصار MCCB با ترکیبی از بخش های حساس به حرارت و جریان الکترومغناطیسی محافظت از مدارهای الکتریکی را انجام می دهد.

این محصول از سه کنتاکت اصلي ، کنتاکت هاي فرعي و کنتاکت هاي جرقه گير تشکیل شده است.

یکی از انواع کلیدهای اتوماتیک،(کلیدهای اتوماتیک کامپکتMCCB )می باشد. بدنه این نوع از کلید ها از نوع خاصی از قالبهای تزریقی ساخته می شود و از جمله خصوصیات آنها کوچک بودن ابعاد آنها و از معایب آنها می توان به عدم امکان سرویس و تعمیر آنها و کمتر بودن قدرت قطع آنها نسبت به کلید های هوایی اشاره نمود.

انواع کلید های کامپکت الکتروکاوه از لحاظ قابلیت تنظیم
1-کلیدهای اتوماتیک فیکس (غیر قابل تنظیم)
2-کلیدهای اتوماتیک قابل تنظیم

کلیدهای اتوماتیک فیکس

کلیدهای اتوماتیک فیکس محدوده جریان قطع ندارند درواقع روی یک جریان تنظیم شده اند و فاقد پیچ تنظیم جریان می باشند.

عملکرد کلیدهای اتوماتیک فیکس به این صورت است که هرگاه جریان مدار از حد مجاز کلید بیشتر شود، این کلید جریان را قطع می کند.

مشاهده انواع محصولات الکترو کاوه در دسته بندی

کلیدهای اتوماتیک قابل تنظیم

این نوع از کلید اتوماتیک رنج های مختلف جریان را پوشش می دهد. و در آمپراژ پایین از 16 آمپر تا آمپراژ بالا تا 1600 آمپر تولید می شود
مزایای استفاده از کلیدهای اتوماتیک
1. کلیدهای اتوماتیک پس از قطع مدار به دلیل اضافه جریان یا اتصال کوتاه با رفع مشکل دوباره قابل به کارگیری هستند.
2. از مدار و سایر المان های شبکه در برابر اضافه بار و اتصال کوتاه محافظت می کنند.
3. کلیدهای اتوماتیک قابلیت قطع سه فاز به صورت همزمان را دارند.

شاید دوست داشته باشید:

انواع حفاظت در کلید های اتوماتیک

حفاظت مغناطیسی:
این نوع حفاظت فقط برای حفاظت در برابر اتصال کوتاه می باشد. و به همین دلیل معمولا با سایر تجهیزات حفاظتی ترکیب می شود.
حفاظت حرارتی مغناطیسی :
این نوع حفاظت، برای حفاظت در برابر اضافه بار و افزایش حرارت ناشی از اضافه جریان به کار برده می شود و همچنین قابل تنظیم جهت قطع کلید در هنگام وقوع اتصال کوتاه می باشد.
حفاظت الکترونیکی :
در این واحد حفاظتی با استفاده از واحد تریپ الکترونیکی می توان پارامترهای جریانی و زمانی مختلفی را بر حسب نیاز تنظیم نمود.

سوالات متداول

۱. کلید اتوماتیک کمپکت (MCCB) چه وظیفه‌ای دارد؟

کلید اتوماتیک کمپکت یا MCCB برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. در صورت بروز هر یک از این خطاها، کلید سریعاً مدار را قطع کرده و از آسیب به تجهیزات و سیم‌کشی جلوگیری می‌کند.

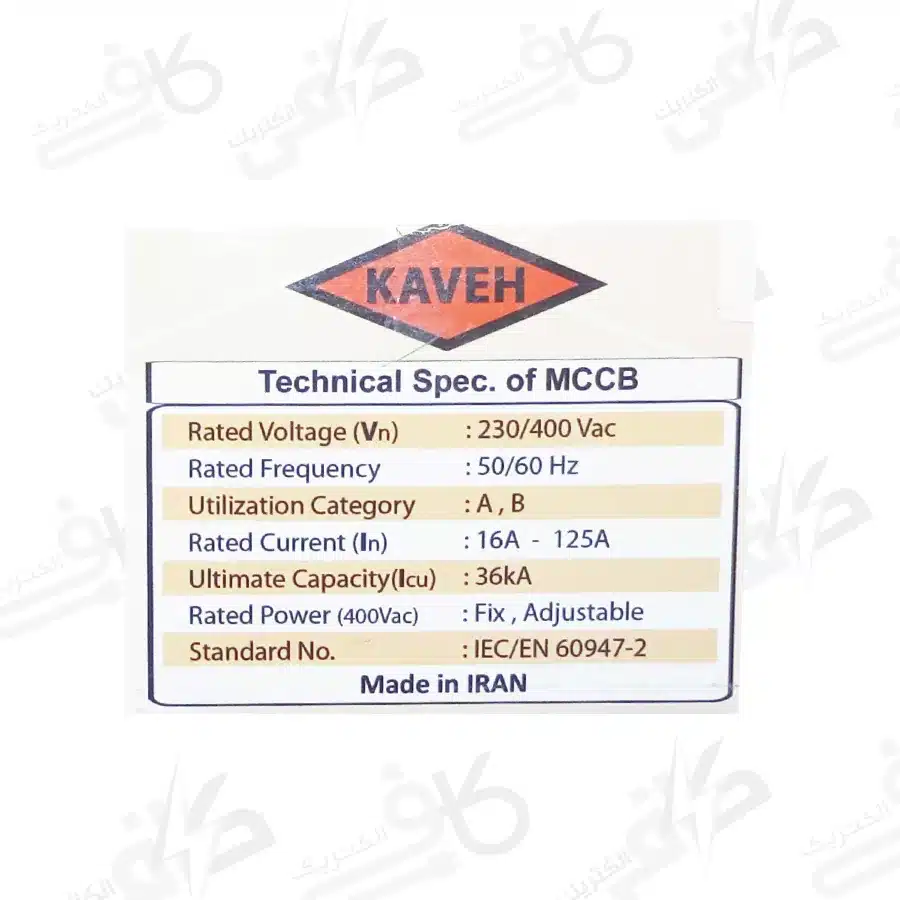

۲. مشخصات فنی مهم این محصول چیست؟

• نوع کلید: MCCB کمپکت قابل تنظیم حرارتی
• جریان نامی: ۴۰ آمپر
• تعداد پل: سه فاز (۳ پل)
• قدرت قطع اتصال کوتاه: ۳۶ کیلوآمپر
• سایز: کوچک (S)
• عمر الکتریکی: ۶۰۰۰ مرتبه
• عمر مکانیکی: ۱۱۰۰۰ مرتبه
• استانداردها: استاندارد ملی ایران و گواهی CE
• گارانتی: ۲۴ ماهه الکترو کاوه

۳. معنی “قابل تنظیم” در این محصول چیست؟

قابل تنظیم بودن یعنی می‌توانید جریان حفاظتی کلید را متناسب با مصرف خود تنظیم کنید. الکتروکاوه کلیدهای اتوماتیک را در انواع غیرقابلتنظیم، قابلتنظیم حرارتی و الکترونیکی تولید می‌کند. مدل قابل تنظیم حرارتی دارای رله‌های هوشمند در ساختار خود است.

۴. این کلید در چه محیط‌هایی قابل استفاده است؟

این کلید با شبکه توزیع برق ایران کاملاً سازگار بوده و برای تابلوهای برق صنعتی و ساختمانی مناسب است. از آن در فیدرهای ورودی و خروجی تابلوها برای محافظت از مدار استفاده می‌شود.

۵. کیفیت ساخت این محصول چگونه است؟

کلید اتوماتیک الکترو کاوه دارای کیفیت مطلوب عملکرد و قابلیت اطمینان بالا می‌باشد. جنس بدنه از پلاستیک تزریقی بوده و به دلیل طراحی منحصر‌به‌فرد، امکان نصب آسانی دارد. کلیدهای اتوماتیک کمپکت الکتروکاوه در جریان‌های ۱۶ تا ۸۰۰ آمپر تولید می‌شوند.
