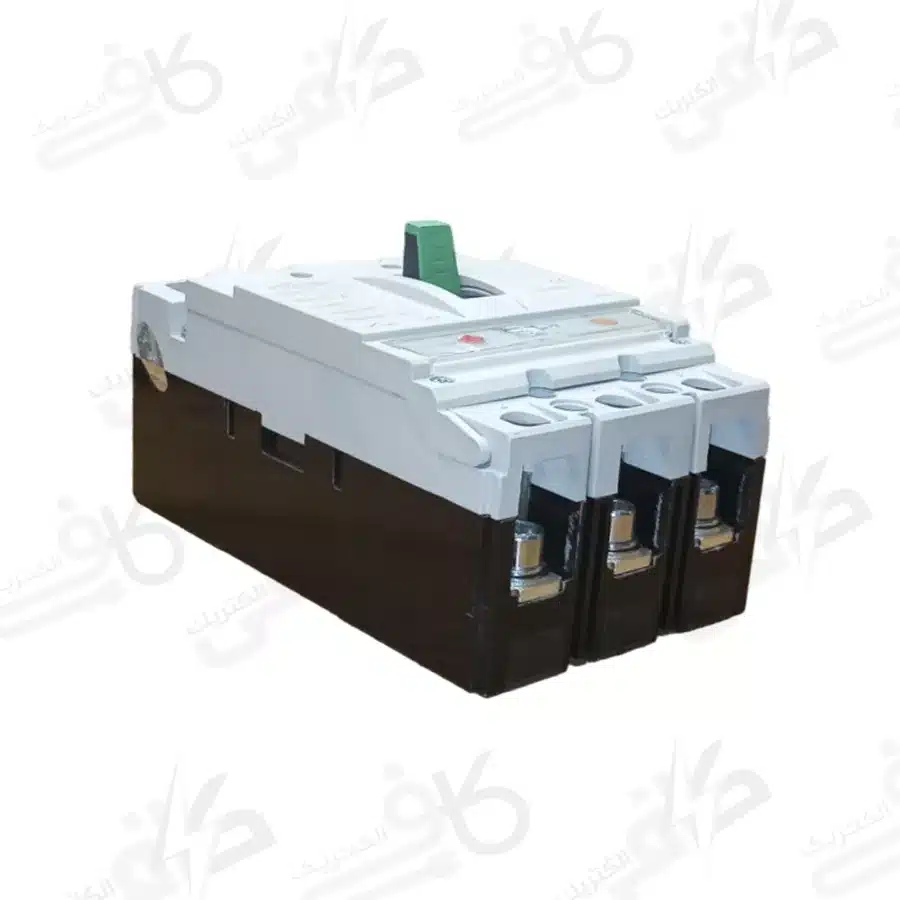

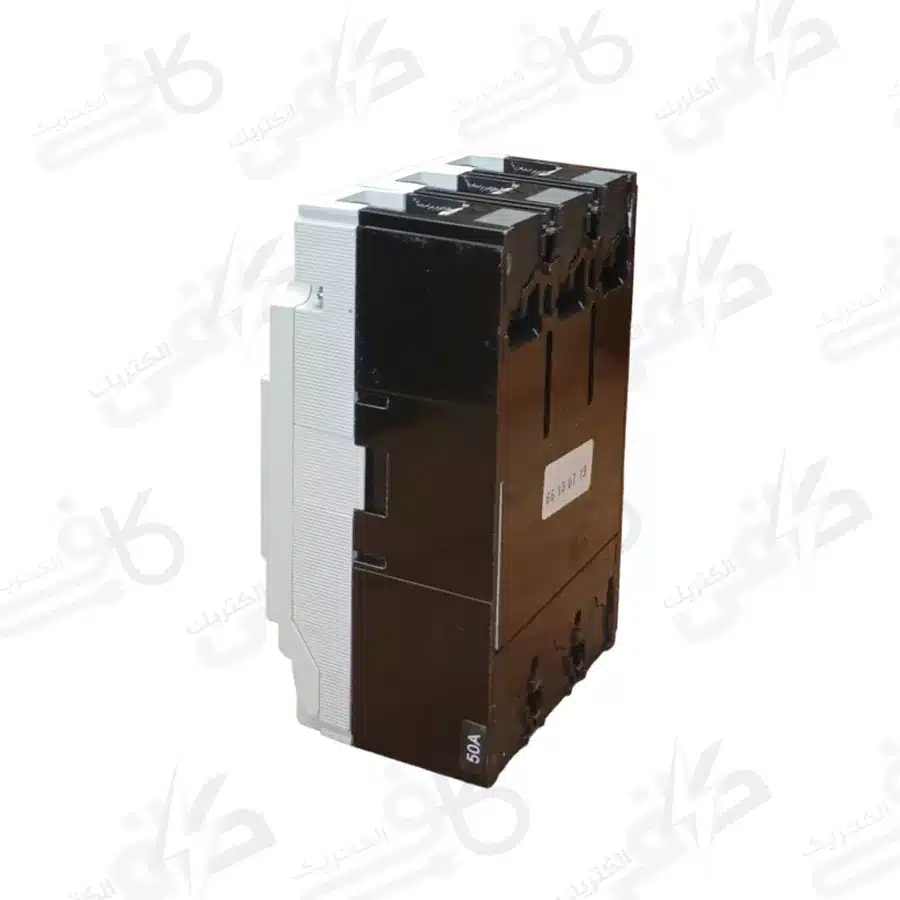

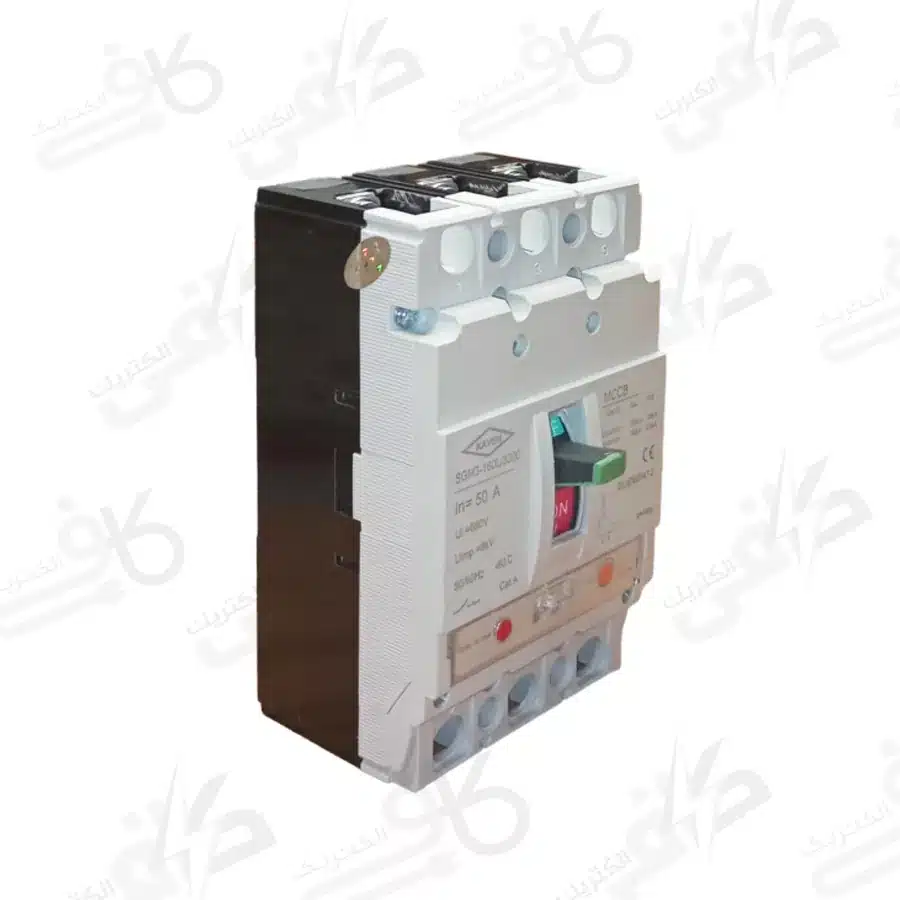

کلید اتوماتیک الکترو کاوه نوع کامپکت 50 آمپر

کمپکت 3فاز 50آمپر الکتروکاوه نوع قابل تنظیم سه پل از موارد ایمنی و حفاظتی در سیستم های قدرت و مدارهای الکتریکی می باشد

که این کلید از انواع فیوزهای مینیاتوری محسوب می شود و در صورت بروز اضافه بار و یا اتصال کوتاه از مدار محافظت می کند و اجازه عبور جریان زیاد را نمی دهد.

حداکثر جریانی که مجاز به عبور از این کلید اتوماتیک می باشد پنجاه آمپر است البته لازم به ذکر این نکته است

که احتمال صدمه رسیدن به وسایل الکتریکی و خراب شدن آن ها در ازای عبور جریان بیش تر از این مقدار وجود دارد

و وجود کلید اتوماتیک کامپکت قابل تنظیم 50 آمپر سه فاز الکتروکاوه ضروری می باشد.

کلید اتوماتیک کامپکت 50 آمپر 3 پل الکتروکاوه در دو مدل فیکس یا غیر قابل تنظیم و قابل تنظیم تولید می شود که هر یک بر اساس قدرت تحمل آمپر متفاوت می باشند.

شاید دوست داشته باشید:

این مدل از کلید اتوماتیک الکتروکاوه قابل تنظیم است و در گروه کلید های حرارتی قرار می گیرد و می تواند به حالت قطع، وقوع خطا و وصل تغییر حالت پیدا کند

همچنین برق مصرفی این کلید اتوماتیک کامپکت 3 پل است و برای تمامی اماکنی که از برق 3 فاز استفاده می نمایند

به خصوص در کارخانجات و سیستم های الکتریکی صنعتی کاملا مناسب است.

مراحل نصب ایمن

1. قطع برق مدار
2. نصب روی ریل DIN
3. اتصال کابل‌های ورودی/خروجی
4. تنظیم جریان نامی
5. تنظیم حساسیت مغناطیسی
6. تست عملکرد

کاربرد ها

کمپکت 3فاز 50آمپر الکترو کاوه مانند انواع کلید مینیاتوری الکتروکاوه قدرت متفاوتی در برابر تحمل جریان دارند

در مواردی که میزان جریان عبوری از ظرفیت کلید های مینیاتوری بالا تر باشد

و همچنین در کاربرد هایی که نیاز به تنظیم جریان قطع کلید باشد از کلید اتوماتیک کامپکت استفاده می شود

که این مدل از این کلید اتوماتیک کمپکت سه فاز قابل تنظیم الکتروکاوه قدرت تحمل جریان 50 آمپر را دارد.

کلید های اتوماتیک برای حفاظت در برابر اضافه بار، خطای الکتریکی در مدار و قطع و وصل کردن مدار به کار می رود.

لازم است به تفاوت کلیدهای اتوماتیک و غیر اتوماتیک اشاره شود:

• کلید های دارای رله کلید های اتوماتیک نام دارند.
• کلید های فاقد رله که صرفأ برای قطع و وصل کردن به کار می روند کلید غیر اتوماتیک نام دارند.

سوالات متداول

۱. کلید اتوماتیک کمپکت (MCCB) چه وظیفه‌ای دارد؟

کلید اتوماتیک کمپکت یا MCCB برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. در صورت بروز هر یک از این خطاها، کلید سریعاً مدار را قطع کرده و از آسیب به تجهیزات و سیم‌کشی جلوگیری می‌کند.

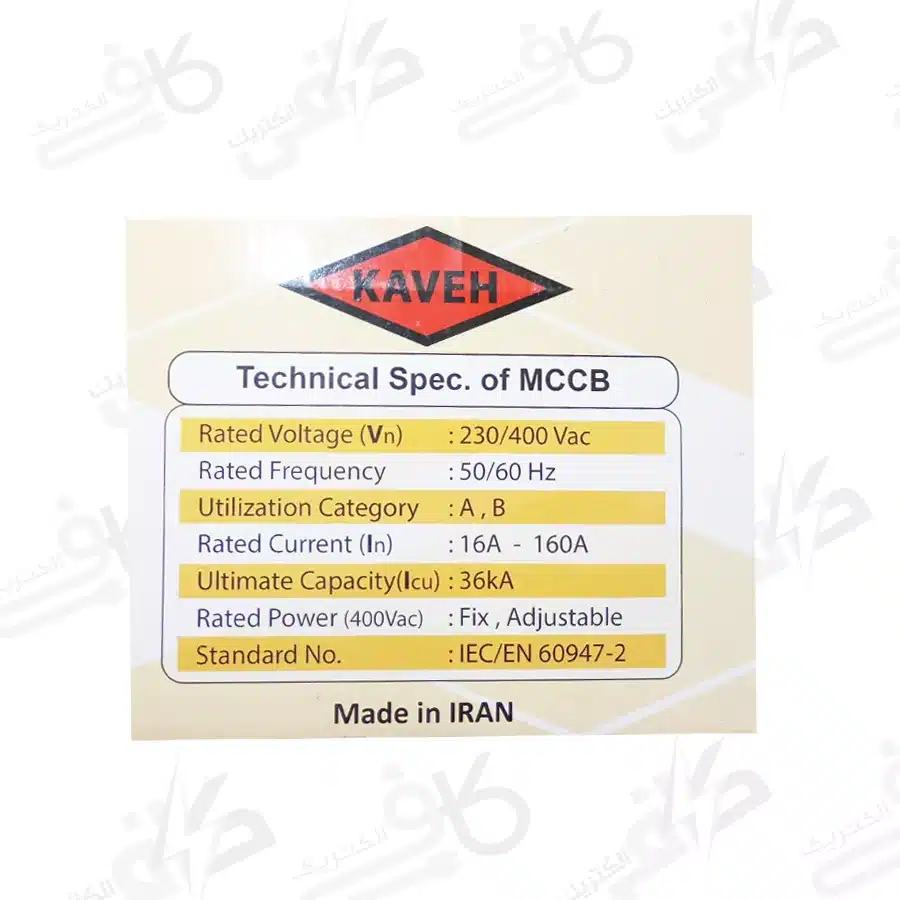

۲. مشخصات فنی مهم این محصول چیست؟

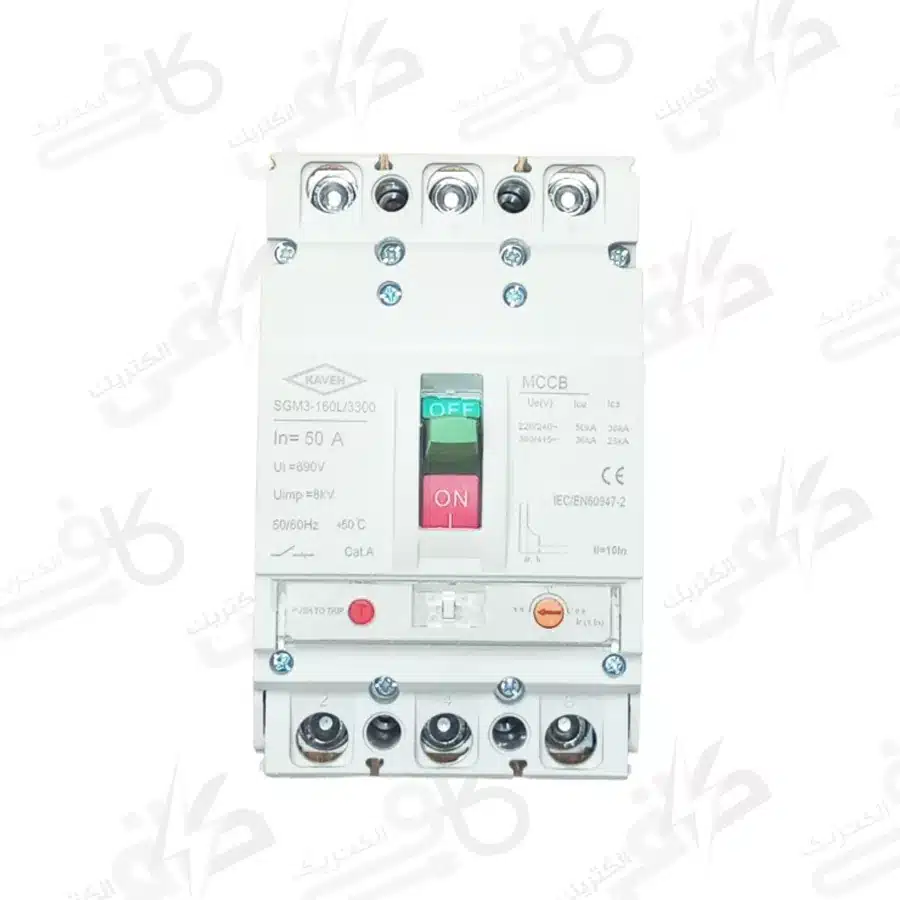

• مدل: SGM3-40L/3300
• نوع کلید: MCCB کمپکت قابل تنظیم حرارتی
• جریان نامی: ۵۰ آمپر
• تعداد پل: سه فاز (۳ پل)
• قدرت قطع اتصال کوتاه: ۳۶ کیلوآمپر
• سایز فریم: ۱۰۰
• رنج تنظیم جریان: ۰.۸، ۰.۹ و ۱.۰ برابر جریان نامی (حدود ۴۰ تا ۵۰ آمپر)
• ولتاژ عایق‌بندی اسمی: ۶۹۰ ولت
• فرکانس نامی: ۵۰/۶۰ هرتز
• دوام الکتریکی: ۱۵۰۰ تا ۶۰۰۰ بار قطع و وصل
• دوام مکانیکی: ۸۵۰۰ تا ۱۱۰۰۰ بار
• استانداردها: IEC60947-2 و استاندارد ملی ایران ISIRI4835-2
• گارانتی: ۲۴ ماهه الکترو کاوه

۳. معنی “قابل تنظیم” در این محصول چیست؟

قابل تنظیم بودن یعنی می‌توانید جریان حفاظتی کلید را متناسب با مصرف خود تنظیم کنید. در کلیدهای اتوماتیک کاوه، یک ولوم روی کلید قرار دارد که جریان عبوری را در سه مقدار ۰.۸، ۰.۹ و ۱.۰ برابر جریان نامی (حدود ۴۰ تا ۵۰ آمپر) تنظیم می‌کند. این مدل دارای رله هوشمند حرارتی در ساختار خود است.

۴. تفاوت سایز بزرگ (L) و کوچک (S) در این کلید چیست؟

کلیدهای اتوماتیک قابل تنظیم الکتروکاوه در دو سایز کوچک و بزرگ تولید می‌شوند. این محصول با سایز فریم ۱۰۰ و قدرت قطع ۳۶ کیلوآمپر، برای تابلوهای برق صنعتی، فیدرهای ورودی و خروجی تابلوها و محافظت از موتورهای صنعتی مناسب است.

۵. کیفیت ساخت این محصول چگونه است؟

کلید اتوماتیک الکترو کاوه دارای کیفیت مطلوب عملکرد و قابلیت اطمینان بالا می‌باشد. بدنه از پلاستیک تزریقی مقاوم ساخته شده و تعمیرپذیر نیست. دارای روکش شفاف بر روی قسمت تنظیمات، قابلیت پلمپ جهت جلوگیری از دستکاری و طراحی مناسب و نصب آسان می‌باشد. این محصول با شبکه توزیع برق ایران کاملاً سازگار بوده و دارای تاییدیه‌های لازم می‌باشد.
