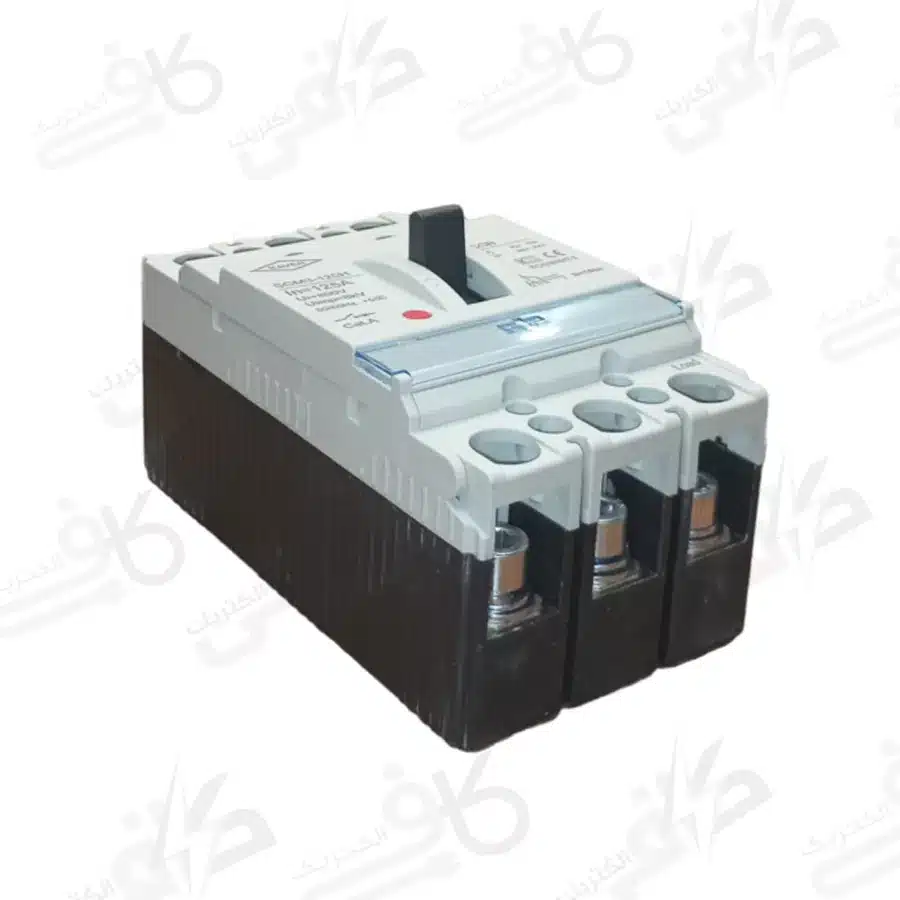

کلید اتوماتیک کامپکت 3 فاز 125 آمپر

کلید اتوماتیک کمپکت 3 فاز 125 آمپر به منظور حفاظت تأسیسات روشنائی، برق صنعتی، سیم و کابل و ماشین آلات در برابر اضافه بار و جریان اتصال کوتاه استفاده می گردد.

کلیداتوماتیک یا به اختصار MCCB با ترکیبی از بخش های حساس به حرارت و جریان الکترومغناطیسی محافظت از مدارهای الکتریکی را انجام می دهد. این محصول از سه کنتاکت اصلي ، کنتاکت هاي فرعي و کنتاکت هاي جرقه گير تشکیل شده است. یکی از انواع کلیدهای اتوماتیک،(کلیدهای اتوماتیک کامپکتMCCB )می باشد.

بدنه این نوع از کلید ها از نوع خاصی از قالبهای تزریقی ساخته می شود و از جمله خصوصیات آنها کوچک بودن ابعاد آنها و از معایب آنها می توان به عدم امکان سرویس و تعمیر آنها و کمتر بودن قدرت قطع آنها نسبت به کلید های هوایی اشاره نمود.

انواع کلید های کامپکت الکتروکاوه از لحاظ قابلیت تنظیم

1-کلیدهای اتوماتیک فیکس (غیر قابل تنظیم)
2-کلیدهای اتوماتیک قابل تنظیم

کلیدهای اتوماتیک فیکس

کلیدهای اتوماتیک فیکس محدوده جریان قطع ندارند درواقع روی یک جریان تنظیم شده اند و فاقد پیچ تنظیم جریان می باشند.

عملکرد کلیدهای اتوماتیک فیکس به این صورت است که هرگاه جریان مدار از حد مجاز کلید بیشتر شود، این کلید جریان را قطع می کند.

کلیدهای اتوماتیک قابل تنظیم

این نوع از کلید اتوماتیک رنج های مختلف جریان را پوشش می دهد. و در آمپراژ پایین از 16 آمپر تا آمپراژ بالا تا 1600 آمپر تولید می شود

مزایای استفاده از کلیدهای اتوماتیک

1. کلیدهای اتوماتیک پس از قطع مدار به دلیل اضافه جریان یا اتصال کوتاه با رفع مشکل دوباره قابل به کارگیری هستند.
2. از مدار و سایر المان های شبکه در برابر اضافه بار و اتصال کوتاه محافظت می کنند.
3. کلیدهای اتوماتیک قابلیت قطع سه فاز به صورت همزمان را دارند.

مراحل نصب ایمن

1. قطع کامل برق مدار

2. نصب روی ریل DIN استاندارد

3. اتصال کابل‌های ورودی سه فاز

4. اتصال کابل‌های خروجی

5. بررسی اتصالات قبل از راه‌اندازی

مشاهده انواع محصولات الکترو کاوه در دسته بندی

شاید دوست داشته باشید:

انواع حفاظت در کلید های اتوماتیک

حفاظت مغناطیسی:
این نوع حفاظت فقط برای حفاظت در برابر اتصال کوتاه می باشد. و به همین دلیل معمولا با سایر تجهیزات حفاظتی ترکیب می شود.
حفاظت حرارتی مغناطیسی :
این نوع حفاظت، برای حفاظت در برابر اضافه بار و افزایش حرارت ناشی از اضافه جریان به کار برده می شود و همچنین قابل تنظیم جهت قطع کلید در هنگام وقوع اتصال کوتاه می باشد.
حفاظت الکترونیکی :
در این واحد حفاظتی با استفاده از واحد تریپ الکترونیکی می توان پارامترهای جریانی و زمانی مختلفی را بر حسب نیاز تنظیم نمود.

سوالات متداول

۱. کلید اتوماتیک کمپکت (MCCB) چه وظیفه‌ای دارد و چه تفاوتی با کلید مینیاتوری دارد؟

کلید اتوماتیک کمپکت یا MCCB برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است . در صورت بروز هر یک از این خطاها، کلید سریعاً مدار را قطع کرده و از آسیب به تجهیزات و سیم‌کشی جلوگیری می‌کند. برخلاف کلید مینیاتوری، قدرت قطع بالاتری داشته و برای جریان‌های نامی بالاتر (تا ۱۲۵۰ آمپر) قابل استفاده است .

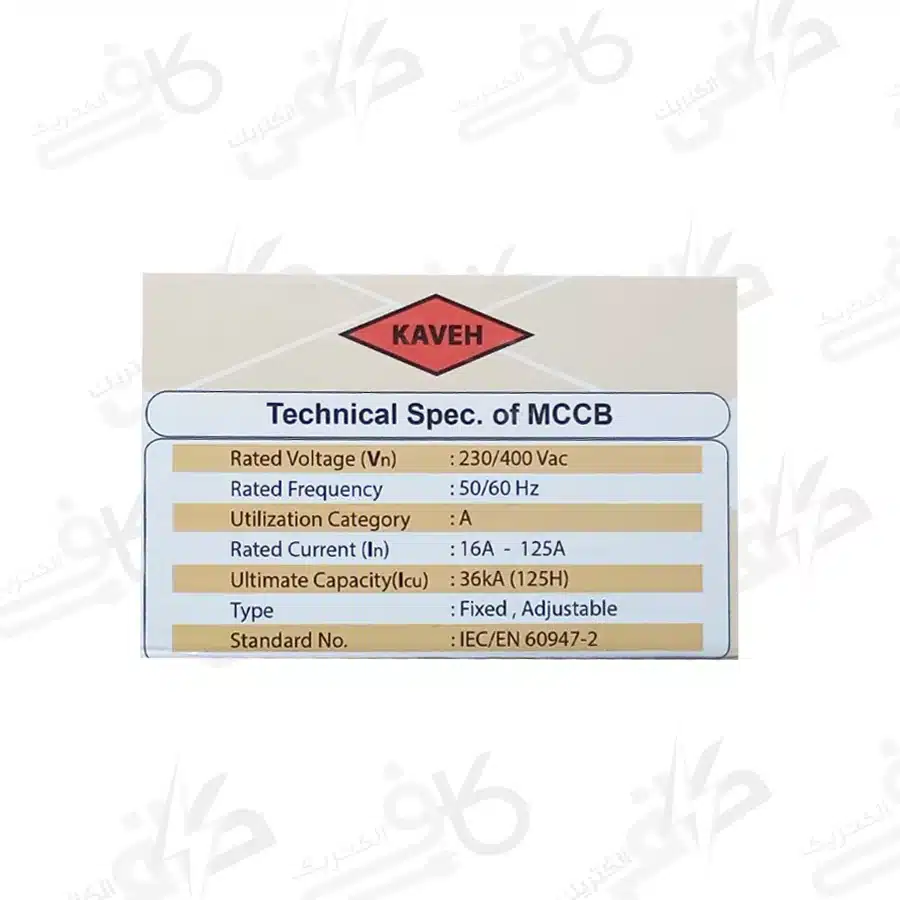

۲. مشخصات فنی مهم این محصول چیست؟

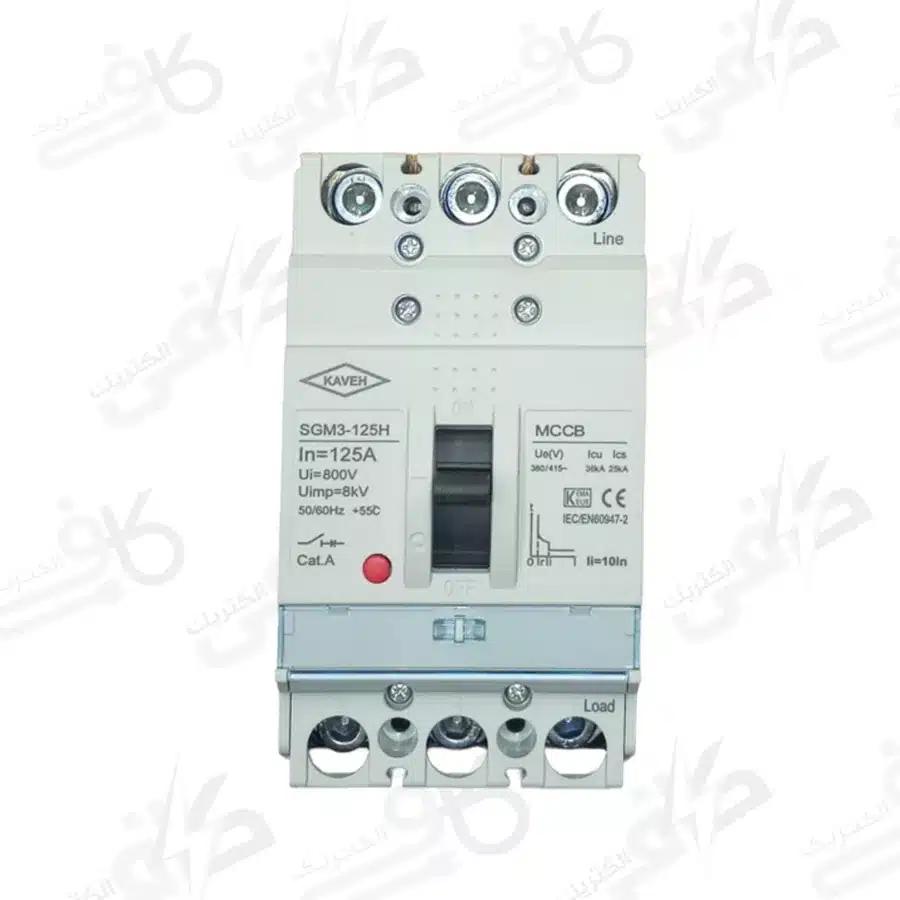

• مدل: SGM3-160L/3300
• نوع کلید: MCCB کمپکت غیر قابل تنظیم (فیکس)
• جریان نامی: ۱۲۵ آمپر
• تعداد پل: سه فاز (۳ پل)
• قدرت قطع اتصال کوتاه: ۳۶ کیلوآمپر
• سایز فریم: ۱۶۰ (سایز بزرگ L)
• ولتاژ عایق‌بندی اسمی: ۶۹۰ ولت
• فرکانس نامی: ۵۰/۶۰ هرتز
• دوام الکتریکی: ۱۵۰۰ بار قطع و وصل
• دوام مکانیکی: ۸۵۰۰ بار
• استانداردها: IEC60947-2 و استاندارد ملی ایران ISIRI4835-2
• گارانتی: ۲۴ ماهه الکتروکاوه

۳. معنی “غیر قابل تنظیم” در این محصول چیست؟

غیرقابل تنظیم بودن یعنی جریان حفاظتی کلید قابل تنظیم نیست و دقیقاً روی همان جریان نامی درج شده روی محصول (۱۲۵ آمپر) عمل می‌کند . این مدل فاقد رله‌های هوشمند برای تنظیم جریان بوده و برای بارهای ثابت و حفاظت عمومی مناسب است. کلیدهای غیر قابل تنظیم فقط به صورت خودکار جریان را قطع و وصل می‌کنند .

۴. این کلید در چه محیط‌هایی قابل استفاده است؟

این کلید برای تابلوهای برق صنعتی، فیدرهای ورودی و خروجی تابلوها، محافظت از موتورهای صنعتی بزرگ و تأسیسات پرمصرف مناسب است . کلیدهای اتوماتیک الکتروکاوه در جریان‌های ۱۶ تا ۱۲۵۰ آمپر تولید می‌شوند . از این محصول در صنایع برق، الکترونیک، خودروسازی، نفت و گاز و صنایع شیمیایی استفاده می‌شود .

۵. کیفیت ساخت این محصول چگونه است؟

کلید اتوماتیک الکترو کاوه دارای کیفیت مطلوب عملکرد و قابلیت اطمینان بالا می‌باشد. بدنه از پلاستیک تزریقی مقاوم ساخته شده ، دارای مقاومت حرارتی بالا، طراحی منحصر‌به‌فرد، مقاومت در برابر شوک و لرزش، مقاومت در برابر دما و رطوبت و دوام بالا است . این محصول دارای ابعاد ۸.۷ × ۹.۱ × ۱۵ سانتی‌متر ، اتصالات پلاگین جلو و عقب و تاییدیه‌های لازم می‌باشد .
