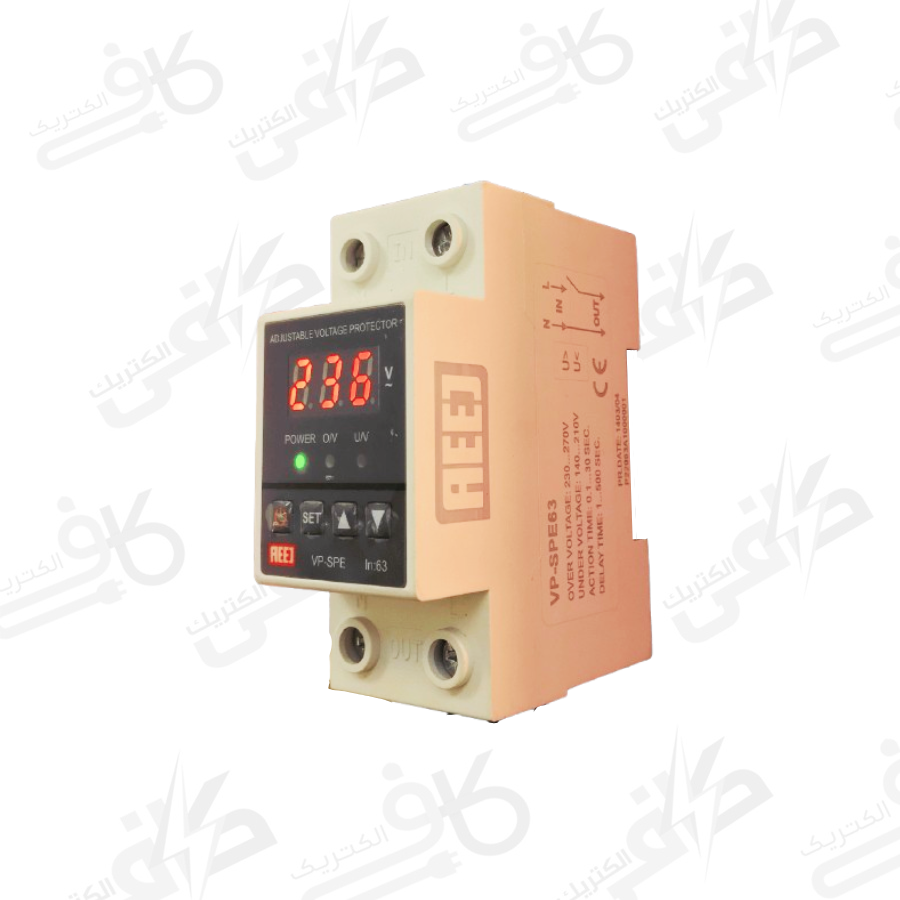

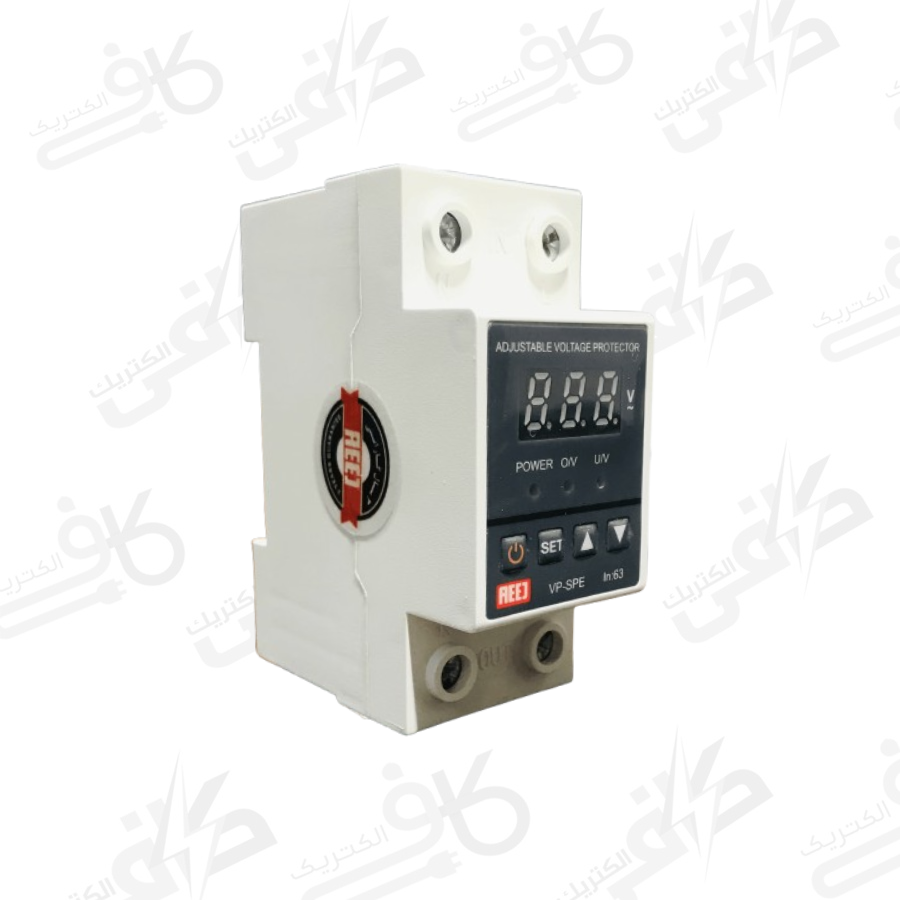

محافظ پیش كنتوری 1فاز 63 امپر آییژ طرح فیوزمینیاتوری (محافظ ولتاژ) AEEJ

چه کاری انجام می‌دهد؟

محافظ پیش كنتوری 1فاز 63 امپر آییژ دستگاهی است که قبل از کنتور (در ورودی تابلو/پخش ساختمان) نصب می‌شود و وظیفهٔ حفاظت کل تابلو و مصرف‌کننده‌ها را در برابر نوسانات ولتاژ (افزایش/کاهش) و در برخی مدل‌ها حفاظت در برابر اضافه جریان/قطع جریان (آمپر) برعهده دارد.

هدف اصلی: جلوگیری از آسیب به لوازم برقی خانگی/تجاری ناشی از ولتاژ بالا یا پایین و قطع و وصل کنترل‌شده با تأخیر مناسب.

مشخصات فنی

توجه: بعضی تولیدکننده‌ها/مدل‌ها اختلاف جزئی در پارامترها دارند. برای همین، مرجع‌های زیر مربوط به نسخه‌های و فهرست‌های فروشگاهی مشابه است.

• نوع: محافظ ولتاژ و جریان تک‌فاز (پیش‌کنتوری).
• جریان نامی: 63 آمپر (شدت‌جریان قابل عبور و رله قطع تا این ظرفیت).
• ولتاژ نامی کاری: معمولاً ~220 ولت تک‌فاز AC (50/60Hz). برخی مدل‌ها محدوده‌ تنظیمی ولتاژ کاری و آستانه‌ها را دارند.
• ابعاد و وزن نمونه : حدود 6.8 × 3.8 × 8.6 سانتیمتر، وزن تقریبا 176 گرم. (مقادیر بسته به مدل ممکن است متفاوت باشند).
• محل نصب: روی ریل DIN تابلو برق (بعضی مدل‌ها برای نصب داخل جعبه یا تابلو طراحی شده‌اند).

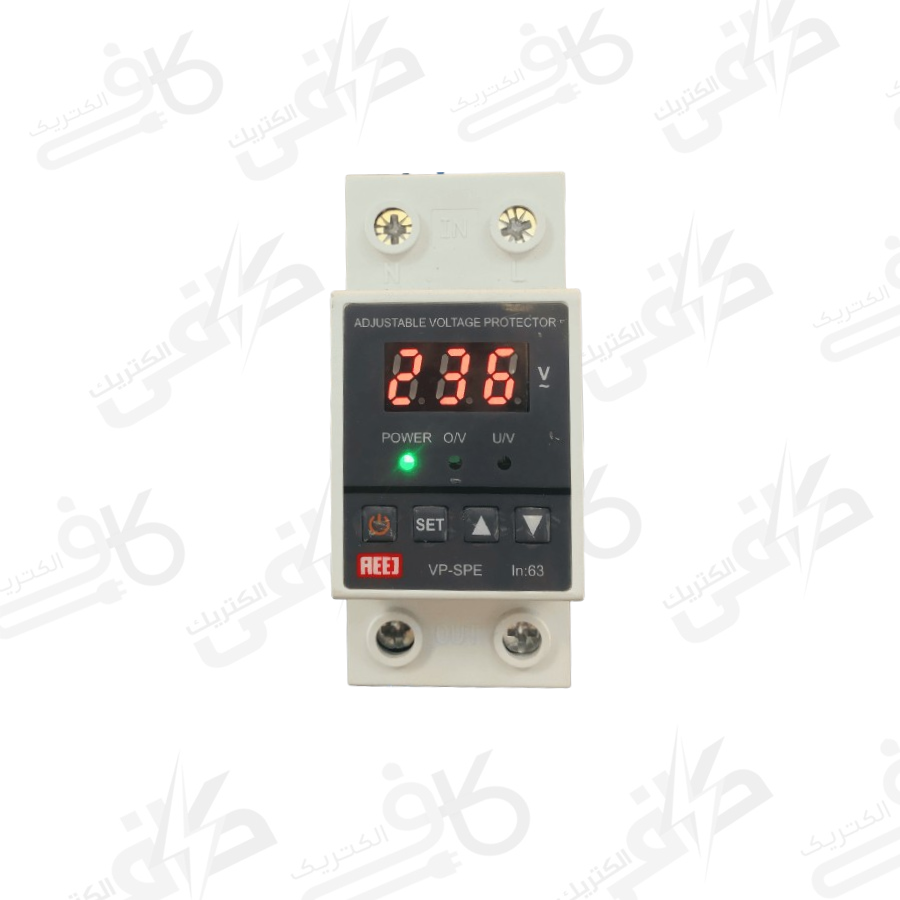

• نمایشگر/LED: معمولاً دارای LED وضعیت (قدرت، قطع، خطا)؛ برخی نسخه‌ها نمایشگر دیجیتال یا نمایش پارامترها دارند (مدل‌ها).
• قابلیت‌ها: قطع خودکار در صورت اضافه‌ولتاژ یا افت‌ولتاژ فراتر از آستانه؛ زمان تأخیر برای جلوگیری از قطع‌های موقتی (دبیانسه)؛ در برخی مدل‌ها محافظت در برابر اضافه‌جریان/بار و امکان تنظیم پارامترها (ولتاژ آستانه، تأخیر راه‌اندازی)
• گارانتی/خدمات: بعضی فروشگاه‌ها/برندها گارانتی ۱ تا ۳ سال یا خدمات پس از فروش اعلام کرده‌اند — حتماً در زمان خرید تأیید کن

عملکرد و پارامترهای کلیدی (توضیح فنی)

• محافظت در برابر ولتاژ بالا (Over-voltage): اگر ولتاژ شبکه از حد بالا (مثلاً بالاتر از ~260–300V در بعضی مدل‌ها) تجاوز کند، دستگاه رله را قطع می‌کند تا از صدمه به مصرف‌کننده جلوگیری کند.
• محافظت در برابر ولتاژ پایین (Under-voltage): اگر ولتاژ از حد پایین‌تر از محدوده تعیین‌شده (مثلاً کمتر از 170–190V بسته به تنظیمات) پایین بیاید، دستگاه قطع می‌کند تا موتور و دستگاه‌های حساس دچار آسیب نشوند.
• تأخیر قطع/وصل (Time delay): برای جلوگیری از قطع و وصل مکرر در اثر نوسانات کوتاه‌مدت، محافظ دارای زمان تاخیر قطع و زمان تأخیر وصل (restart delay) است. معمولاً بازهٔ تأخیر راه‌اندازی از چند ثانیه تا چند دقیقه قابل تنظیم یا ثابت است
• محافظت در برابر اضافه جریان (Amp protection): در برخی مدل‌ها رله‌ای با ظرفیت قطع تا 63A قرار دارد که در برابر بارهای اضافه یا اتصال کوتاه واکنش نشان می‌دهد (اما این دستگاه جایگزین فیوز/کلید مینیاتوری حفاظت از اتصال کوتاه نیست؛ بسته به مدل ممکن است حفاظت جریان محدود باشد).

سیم‌کشی و روش نصب:

هشدار: نصب باید توسط برق‌کار ماهر یا تکنسین دارای صلاحیت انجام شود. قبل از نصب برق تابلو را قطع کن.

1. محل نصب: داخل تابلو برقِ ورودی، روی ریل DIN یا براکت مناسب، قبل از کنتور (پیش‌کنتوری).
2. ترمینال‌ها: معمولاً ترمینال‌های ورودی (Line — فاز و Null — نول) و خروجی به سمت کنتور/بار مشخص است. سیم فاز را به ورودی فاز محافظ، خروجی محافظ به کنتور و ادامهٔ تابلو وصل کن. نول هم مشابه وصل می‌شود.
3. زمین (PE): محافظ معمولاً زمین را قطع/وصل نمی‌کند؛ سیم ارت باید جداگانه برقرار بماند.
4. ترمینال‌های جریان/حفاظت: در مدل‌هایی که حفاظت جریان دارند، مسیر جریان از داخل محفظهٔ رله عبور می‌کند؛ اتصالات فلزی محکم و با پیچ مناسب بسته شوند.
5. تست بعد از نصب: پس از روشن کردن، وضعیت LED و عملکرد قطع/وصل را کنترل کن؛ در برخی مدل‌ها باید با استفاده از منبع ولتاژ پایین و بالا عملکرد را شبیه‌سازی و تست کرد.

موارد کاربرد و کجا مناسب است؟

• ساختمان‌های مسکونی و آپارتمان‌ها (برای محافظت کل ورودی واحد).
• فروشگاه‌ها و دفاتر کوچک.
• اما برای حفاظت تجهیزات حساس (مثل دیتاسنترها یا تجهیزات حساس صنعتی) ممکن است نیاز به محافظ‌های دقیق‌تر یا UPS باشد.
• مناسب برای زمانی که می‌خواهی از آسیب گسترده تجهیزات خانه به خاطر نوسانات شبکه جلوگیری کنی.

 نکات مهم ایمنی و فنی

• این دستگاه جایگزین فیوز مینیاتوری و کلید محافظ جان (RCD) برای همهٔ کاربری‌ها نیست. باید در کنار فیوز مینیاتوری/کلید مینیاتوری و رعایت اصول حفاظتی استفاده شود.
• نصب توسط متخصص: جهت جلوگیری از خطرات الکتریکی، اتصال اشتباه یا ناپایدار حتماً نصاب معتبر.
• ظرفیت واقعی کابل و اتصالات: اگر تابلو یا کابل‌ها ظرفیت کمتری از 63A دارند، حتماً از کابل و شین‌ها مطابق استاندارد استفاده کن.
• محافظت از اتصال کوتاه: برای اتصال کوتاه یا خطاهای شدید، کلید مینیاتوری / فیوز مناسب نیاز است؛ بعضی محافظ‌ها فقط در برابر نوسان ولتاژ عمل می‌کنند.

 تست و عیب‌یابی راهنمای سریع:

• دستگاه روشن نمی‌شود / LED خاموش است: بررسی فیوز تغذیه ورودی، شل بودن سیم‌ها، یا آسیب داخلی.
• قطع مکرر بدون دلیل واضح: ممکن است آستانه‌های ولتاژ خیلی حساس باشند یا شبکه ناپایدار باشد — بررسی ولتاژ خطی با ولت‌متر در بازه‌های مختلف.
• محافظ پس از وصل شدن دوباره قطع می‌کند: می‌تواند نشان‌دهندهٔ خرابی داخلی یا جریان راه‌اندازی بالای مصرف‌کننده (مثل موتور) باشد.
• صدای رله یا گرمای بیش از حد: نشان‌دهندهٔ بار زیاد یا اتصال خفیف است؛ اتصالات را محکم کن و اگر ادامه داشت دستگاه را تعویض کن.

نکات قبل از خرید:

• مشخصات دقیق ولتاژ آستانه و زمان‌های تأخیر: ببین آیا قابل تنظیم است یا نه (این برای سازگاری با نوع بار مهم است.)
• ظرفیت واقعی قطع/جریان و سازگاری با کابل/مینیاتوری که در تابلو داری.
• وجود نمایشگر/LED و گزارش وضعیت: برای تشخیص سریع مشکل مفید است.
• برند و سابقه فروشنده: محصول از فروشنده یا نمایندهٔ معتبر بخر تا خدمات پس از فروش و اصالت قطعه تضمین شود

فروشگاه کافی الکتریک این محصول را با تضمین اصالت و قیمت رقابتی عرضه می‌کند. مشتریان می‌توانند با اطمینان از کیفیت و استاندارد بودن کالا، این محصولات را برای تهیه کنند.
