میکرو سوئیچ اهرمی فلزی 9101

قطعه‌ای از تجهیزات الکترومکانیکی است که با استفاده از قطعات مکانیکی با حضور یک ماده یا شی‌ء شروع به فعالیت می‌کند.

از میکرو سوئیچ‌ها برای شمارش قطعه و سایر موارد استفاده می‌شود.

لیمیت سوئیچ‌ها معمولاً در تنظیمات صنعتی امکان تشخیص حضور و نزدیکی یا عدم وجود یک ماده یا شی‌ء را دارند.

به ليميت سوئیچ‌هایی که در ابعاد کوچک ساخته می‌شوند ميکروسوئيچ هم گفته می‌شود.

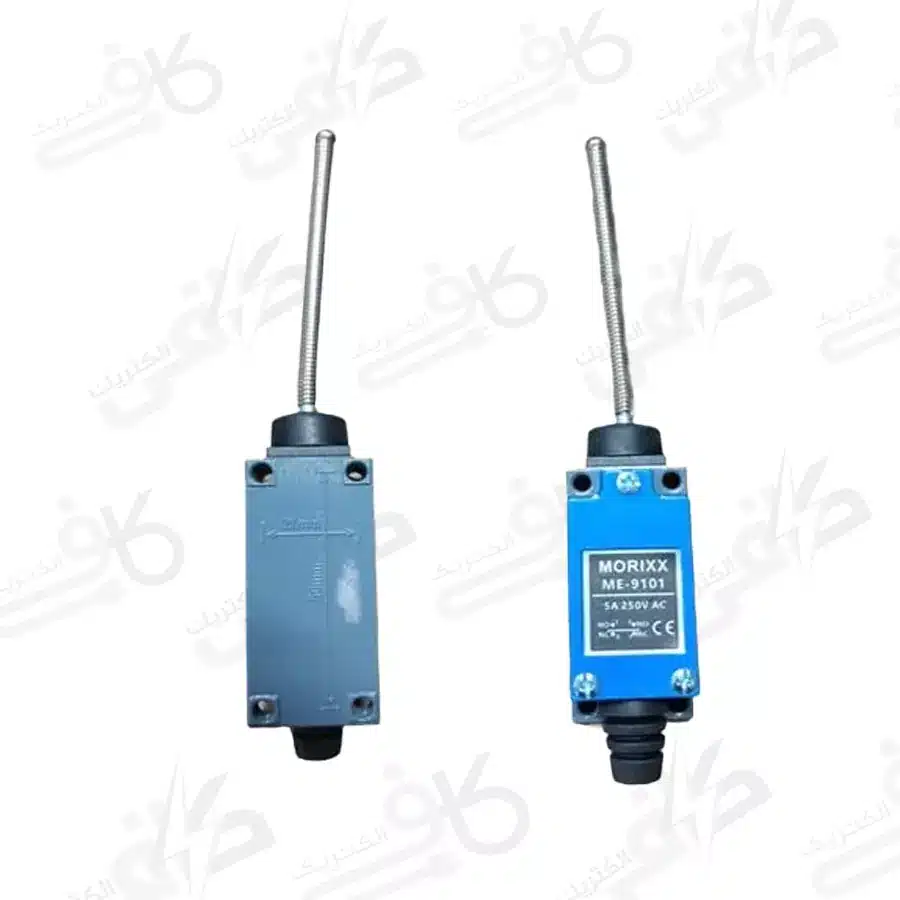

لیمیت سوئیچ  مدل ME-9101 از جمله لیمیت سوئیچ های پر کاربرد در صنعت میباشد.

این مدل لیمیت سوئیچ از نوع آنتنی بوده و ساخت کشور چین میباشد. مغزی این مدل از نوع 1 باز 1 بسته ( 1NC + 1NO ) است.

جنس بدنه این مدل فلزی بوده و جنس اهرم آن نیز فلزی میباشد. ابعاد این لیمیت سوئیچ 2*3*6.5 سانتی متر است.

میکروسوئیچ چیست؟

میکروسوئیچ ها قطعات مکانیکی هستند که متناسب با مشخصات فنی، مشخصات محیطی، نوع عملگر و محدودیتی که در محل نصب دارند،

در داخل دستگاه ها و سیستم هایی که به صورت خودکار و اتوماتیک کار می کنند، نصب می شوند.

کاری که این میکروسوئیچ ها انجام می دهند این است که متناسب با نوع دستگاه،

در مسیر حرکت تجهیزات قرار می گیرند و نیروی مکانیکی حاصل از برخورد بین قسمت متحرک میکروسوئیچ و سیستم های خودکار را که به صورت فشار،

ضربه و حرکت می باشند را به کنتاکت های کمکی یا پلاتین های میکروسوئیچ منتقل کرده

و موجب تغییر وضعیت پلاتین ها و قطع و وصل جریان مدار الکتریکی فرمان به صورت لحظه ای می شوند

و به محض برداشته شدن نیرو از روی میکروسوییچ،

پلاتین های آن به وضعیت پیش فرض خود باز می گردند.

به میکروسوئیچ ، لیمیت سوئیچ یا کلیدهای محدود کننده مکانیکی نیز اطلاق می شود

که با برخورد قطعات تجهیزات به بخش تحریک پذیر آن، کارایی همانند کلید دارند

و برای کنترل کردن میزان جابه جایی یا شناسایی میزان جابه جایی در مدار به کار می روند.

اجزای تشکیل دهنده میکروسوییچ ها

اهرم یا پیستون: اهرم یا پیستون بخش های متحرک میکروسوئیچ است که در هنگام نصب این دستگاه در داخل تجهیزات اتوماتیک،

با قطعه ی متحرکِ تجهیزات اتوماتیک برخورد مستقیم داشته و بر اثر اعمال فشار بر روی آنها، تحریک می شود.

از این رو میکروسوئیچ ها را به انواع میکروسوئیچ اهرمی و میکروسوئیچ پیستونی دسته بندی می کنند. که هر کدام مدل های گوناگونی دارد.

میکروسوئیچ های اهرمی از نظر ساختاری در انواع مدل اهرمی ساده:

تسمه بلند قرقره دار، تسمه کوتاه قرقره دار، تسمه بلند ساده

و در مدل های موژن: دو طرفه، رگلاژی، آنتنی میله ای

مدل میکروسوئیچ درجه یک: رگلاژی

مدل میکروسوئیچ تیپ سنگین: رگلاژی M طراحی و ساخته می شوند

که جزء پرکاربردترین میکروسوئیچ های صنعتی به شمار می روند.

پرمصرف ترین میکروسوئیچ های پیستونی نیز در انواع فشاری ساده و فشاری قرقره دار تولید و روانه بازار می شوند.

عملگر: عملگر قسمتی است که اهرم یا پیستون به آن متصل می شوند

و پس از تحریک شدن اهرم یا پیستون، فرمان مکانیکی را به پلاتین ها منتقل و موجب تغییر وضعیت در آنها می شود

که به طور موقت جریان را در مدار فرمان قطع و یا وصل می کند.

عملگرها با توجه به نحوه تحریک پذیری در دسته های اهرمی ساده، چرخدار یا غلطک دار، فنری و فشاری قرار می گیرند.

پلاتین: میکروسوئیچ ها از نظر تعداد پلاتین های به کار برده شده در داخل بدنه شان، در دو نوع سه ترمینالِ و چهار ترمینالِ ساخته می شوند.

الف) سه ترمینال : میکروسوئیچ هایی که از نوع سه ترمینال می باشند برای تغییر یک جهت مورد استفاده قرار می گیرند.

این لیمیت سوئیچ ها با توجه به اهرمی بودن یا پیستونی بودن آن دارای ترمینال هایی با شماره مخصوص به خود می باشد.

که در مدل های اهرمی شامل ترمینال مشترک (COM) (با شماره 1 یا 11)، ترمینال نرمال باز (NO) (با شماره 4 یا 14)

و ترمینال نرمال بسته (NC) (با شماره 2 یا 12) می باشند که دارای پیچ هایی به رنگ نقراه ای است.

در صورتی که در مدل های پیستونی شامل ترمینال مشترک (COM) (با شماره 1)، ترمینال نرمال باز (NO) (با شماره 3)

و ترمینال نرمال بسته (NC) (با شماره 2) می باشندکه دارای پیچ هایی به رنگ طلایی است.

لیمیت سوئیچ هایی که برای تبدیل فرمان مکانیکی به فرمان الکتریکی 3 عدد ترمینال دارند،

ترمینال مشترک به عنوان ترمینال ورودی آنها در نظر گرفته شده است.

در شرایط عادی و قبل از اعمال نیرو و تحریک شدن اهرم میکروسوئیچ، ترمینال COM به ترمینال NC متصل است و از ترمینال NO فاصله دارد.

اما در مواردی که اهرم یا پیستون کلید میکروسوئیچ با قطعه ی متحرکی برخورد داشته باشد،

ترمینال COM از ترمینال NC جدا و به ترمینال NO متصل می شود.

ب) چهار ترمینال : لیمیت سوئیچ هایی که در طراحی آنها از 4 ترمینال استفاده شده است،

با توجه به تعداد پلاتین هایی که در آن به کار رفته است، کارکردی همانند

شستی دوبل با کنتاکت استپ و استارت دارد که این قابلیت را فراهم می کند

که بتواند در جهت های چپ و راست و جهات مختلف تغییر وضعیت داشته باشد

و پس از برخورد قطعه موردنظر، جریان مدار را به صورت موقت قطع و یا وصل نماید.

میکروسوئیچ های اهرمی 4 ترمینال از این نظر دارای دو ترمینال نرمال باز (NO) (با شماره های 3و 4) و دو ترمینال نرمال بسته (NC) (با شماره های 1و 2) می باشد

که توسط تیغه ای که به کمک فنر ما بین دو ترمینال باز و دو ترمینال بسته وجود دارد

و از طریق آن بالا و پایین می رود، عمل قطع و وصل جریان را انجام می دهد.

قاب یا بدنه: اجزای داخلی سوئیچ مانند پلاتین ها در داخل بخش هایی به نام بدنه است که با توجه به مدلی که هر میکروسوئیچ دارد،

دارای جنس بدنه از باکالیت، پلاستیک و فلز و تمام فلز می باشد. در میکروسوئیچ هایی که بدنه آنها توسط پیچ، پیچ شده است،

میان درپوش بدنه و بدنه درزگیرهایی تعبیه شده است که مانع از ورود گردو غبار و رطوبت به داخل کلید می شود.

علاوه بر این در ساختار بعضی از بدنه های این لیمیت سوییچ ها از گلند و یا پیچ های مشکی رنگ به کار گرفته شده است

که درجه حفاظت آن را افزایش داده شده است.

اساس دسته بندی میکروسوییچ ها

نوع جهت کاری : عملگرهایی که در ساختار میکروسوئیچ ها به کار برده می شوند و تحریک پذیر هستند

 به واسطه اهرم ها و شاسی ها در تماس مستقیم با قطعات متحرک قرار می گیرند

و متناسب با نوعی که دارند در سه جهت کاری قرار می گیرند

1-تحریک عملگر در یک جهت (به سمت پایین)

2- تحریک عملگر در دو جهت ( به سمت چپ یا راست)

3- تحریک عملگر در جهت های مختلف (حرکت 360 درجه).

میکروسوییچ هایی که جهت تحریک در آن ها اهمیت دارد تغییرِ وضعیت پلاتین در آنها به دو شکل است.

یعنی با تحریک عملگر از سمت چپ، یکی از پلاتین ها تغییر می کند و در صورتی که عملگر از سمت راست تحریک شود، پلاتین دیگری تغییرِ وضعیت می دهد.

اما در میکروسوئیچ هایی که جهت تحریک در آنها اهمیت نداشته باشد،

در صورتی که عملگر تحریک شود و تغییر جهت بدهد، در این صورت تنها یک پلاتین تغییر وضعیت می دهد.

نوع عملگر : میکروسوئیچ ها با توجه به نوع عملگری که دارند در دو گروه لیمیت سوئیچ اهرمی و لیمیت سوئیچ پیستونی طبقه بندی می شوند

که در مدل میکروسوئیچ اهرمی، تحریک عملگر حول یک محور انجام می شود

در صورتی که در مدل میکروسوئیچ پیستونی این تحریک به شکل کشیدن و فشار آوردن پیستون قابل اجراست.

شرایط نصب : در هنگام خرید اینگونه کلیدها، باید به ابعاد، قدرت، شکل ظاهری، نوع عملگر و نوع اهرم آن دقت نمود

و متناسب با نوع سیستم خودکار اقدام به تهیه میکروسوئیچ مناسب کرد تا در هنگام نصب،

بخش تحریک شونده میکروسوئیچ با قطعه مکانیکی دستگاه دارای آن به درستی با یکدیگر برخورد داشته و موجب تغییر وضعیت پلاتین ها شود.

در غیر این صورت اگر پلاتین ها تغیر وضعیت ندهند و مدار فرمان ثابت باقی بماند، صدمات و هزینه های بالایی وارد می شود.

تعداد پلاتین: پلاتین هایی که در داخل بدنه ی لیمیت سوئیچ قرار دارند و با تغییر وضعیت موجب انتقال فرمان مکانیکی به فرمان الکتریکی در مدار می شوند،

همانند شستی های دوبل دارای کنتاکت باز و بسته می باشند که از نظر خروجی های کنتاکت به دو دسته تقسیم می شوند:

1- میکروسوئیچ هایی که در ساختار خود دارای 3 ترمینال می باشند :

یک ترمینال مشترک(COM)، یک ترمینال نرمال باز (NO) و یک ترمینال نرمال بسته (NC) .

2- میکروسوئیچ هایی که در ساختار خود دارای 4 ترمینال می باشند: دو ترمینال نرمال باز (NO)

و دو ترمینال نرمال بسته (NC) که ترمینال ها دو به دو با یکدیگر تیغه های باز و تیغه های بسته را می سازند.

میکروسوئیچ اهرمی آنتنی مدل ME 9101کارایی میکروسوییچ در صنعت

• در آسانسورها: شناسایی طبقات
• کاربرد به عنوان نوار نقاله: قابلیت تشخیص حرکت انواع نوار نقاله و کنترل آنها
• در جرثقیل ها: توانایی کنترل کردن انواع جرثقیل ها
• در بالابرها: قابلیت هدایت و کنترل کردن انواع بالابرها
• در خط تولید: توانایی کنترل کردن خط تولید
• در ماشن های برش: توانایی کنترل و هدایت کردن ماشین های برش
• تشخیص جسم: قابلیت شناسایی و تشخیص وجود یا عدم وجود اجسام در مسیر
• تشخیص مسدود بودن مسیر
• تشخیص تعداد قطعات عبوری و شمارش آنها

مزایای استفاده از لیمیت سوئیچ‌:

• قابلیت استفاده در شرایط جوی مختلف به دلیل ساختار مقاوم
• توانایی تحمل جریان های بالا به نسبت دستگاه های دیگر
• نصب راحت و آسان
• قیمت به صرفه و اقتصادی
• عدم حساسیت نسبت به نویز الکتریکی
• دارای دقت در عملکرد و تعداد کلید زنی بالا
