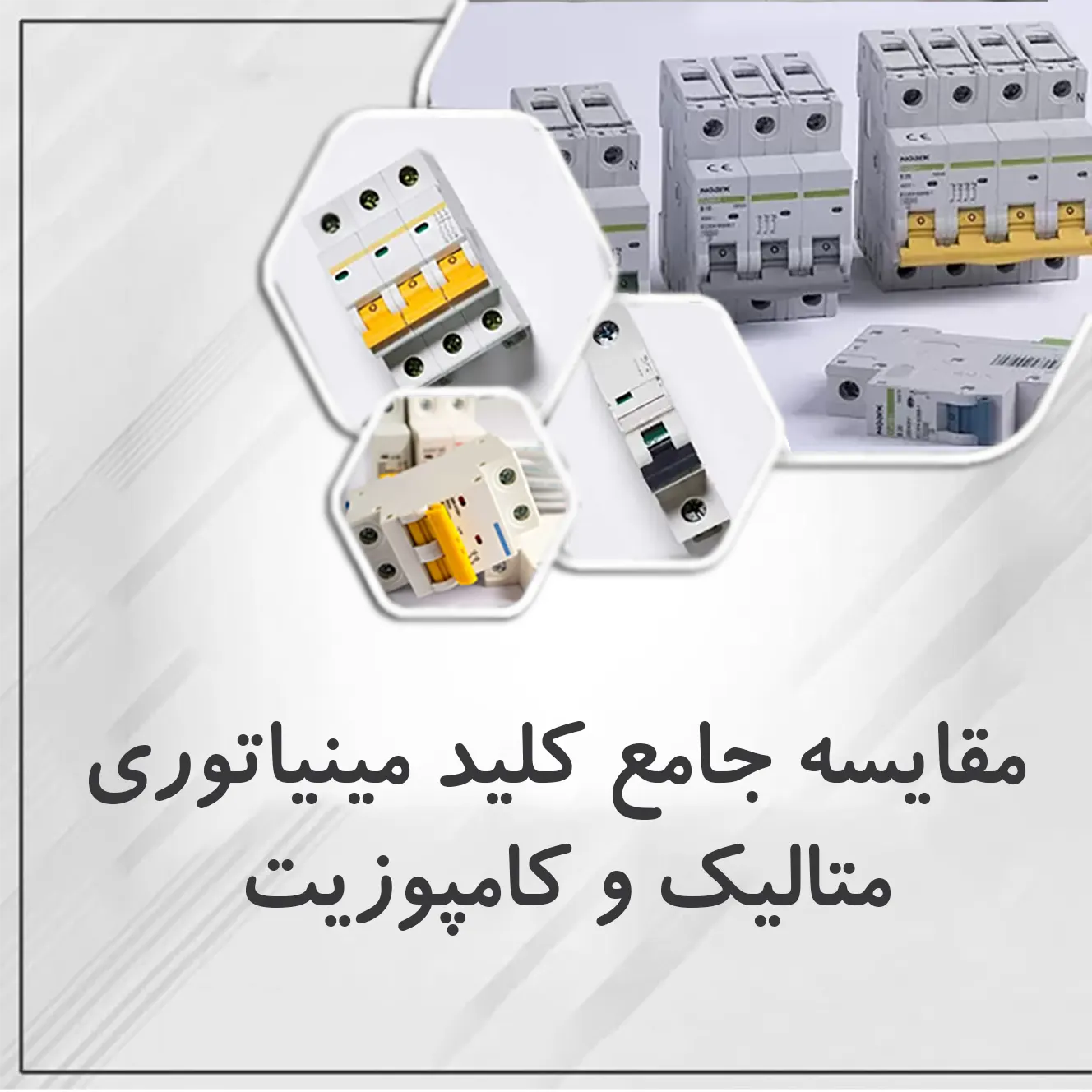

مقایسه جامع کلید مینیاتوری متالیک و کامپوزیت : هر آنچه یک برقکار باید بداند
نویسنده: تیم محتوای کافی الکتریک
تاریخ بهروزرسانی: 1405
مدت زمان مطالعه: ۱۰ دقیقه
اگر تا به حال تابلو برق ساختمان یا صنعتی را باز کرده باشید، حتماً کلیدهای مینیاتوری (MCB) را دیدهاید.
اما آیا توجه کردهاید که جنس بدنه برخی از آنها فلزی و برخی دیگر شبیه پلاستیک سخت است؟ این تفاوت ساده، تأثیر شگرفی بر ایمنی، دوام و کاربرد نهایی دارد.
در این مقاله آموزشی کامل، کلید مینیاتوری متالیک (فلزی) را با کلید مینیاتوری کامپوزیت (ترموپلاستیک) مقایسه میکنیم. هدف این است که شما پس از خواندن این مطلب، دقیقاً بدانید کدام نوع را برای پروژه خود انتخاب کنید.
کلید مینیاتوری چیست و چرا جنس بدنه اهمیت دارد؟
کلید مینیاتوری یا MCB (مخفف Miniature Circuit Breaker) یک وسیله حفاظتی الکتریکی است که از مدار در برابر اتصال کوتاه و اضافه بار محافظت میکند. وظیفه اصلی آن قطع خودکار جریان در زمان وقوع خطاست.
اما جنس بدنه این کلید فقط یک پوسته نیست. بدنه باید:
- عایق الکتریکی خوبی داشته باشد.
- در برابر حرارت ناشی از قوس الکتریکی مقاومت کند.
- در برابر ضربه، لرزش و رطوبت پایدار بماند.
به همین دلیل، دو خانواده اصلی بر اساس جنس بدنه شکل گرفتهاند:
- کلید مینیاتوری متالیک (Metallic) با بدنه فلزی (معمولاً روی یا آلومینیوم)
- کلید مینیاتوری کامپوزیت (Composite) با بدنه پلیمری مهندسی شده (نایلون ۶۶، پلی کربنات و افزودنیهای ضد اشتعال)
بررسی ساختار و مواد اولیه
بدنه متالیک: استحکام فلز
کلیدهای متالیک قدیمیتر معمولاً از روی فشرده (Die-cast zinc) یا آلومینیوم ساخته میشوند. این فلزات تحت فشار بالا قالبگیری میشوند و پوستهای یکپارچه و سفت ایجاد میکنند.
ویژگیها:
- چگالی بالا → وزن زیاد
- هدایت حرارتی خوب → دفع سریع گرما
- هدایت الکتریکی ذاتی → نیاز به عایق داخلی قوی
بدنه کامپوزیت: تکنولوژی پلیمر
کلیدهای کامپوزیت از ترموپلاستیکهای مهندسی شده مانند نایلون ۶۶ (PA66) با افزودنیهای هالوژندار یا فسفر ساخته میشوند که خاصیت خود-خاموششوندگی (طبق استاندارد UL94-V0) ایجاد میکند.
ویژگیها:
- چگالی کم → وزن سبک (حدود نصف متالیک)
- عایق ذاتی الکتریکی
- مقاومت شیمیایی خوب در برابر روغن و اسید ضعیف
نکته آموزشی: برخی تصور میکنند “کامپوزیت” یعنی پلاستیک معمولی، اما این مواد با صدها آزمون مهندسی شدهاند و در دمای ۸۵۰ درجه سانتیگراد خودخاموش میشوند.
مقایسه فنی و عملکردی (هسته اصلی آموزش)
مقاومت در برابر حرارت و قوس الکتریکی
- متالیک: نقطه ذوب روی بالای ۴۰۰ درجه سانتیگراد است. در اثر قوس شدید، تغییر شکل نمیدهد، اما فلز میتواند با اکسیژن واکنش دهد.
- کامپوزیت: تا حدود ۲۵۰ درجه سانتیگراد استحکام دارد، بالاتر از آن نرم میشود. با این حال، افزودنیهای مدرن دمای تحمل را تا ۳۰۰ درجه بالا بردهاند.
نتیجه: متالیک برای خطاهای بسیار شدید (جریان اتصال کوتاه بالای ۱۰ کیلوآمپر) مناسبتر است.
مقاومت مکانیکی (ضربه و لرزش)
- متالیک: در برابر ضربه قلم و آچار بسیار مقاوم است، اما در اثر ضربه متمرکز ممکن است فرورفتگی پیدا کند.
- کامپوزیت: در دمای اتاق مقاومت ضربهای خوبی دارد، اما در دمای زیر صفر درجه، شکننده میشود و ممکن است ترک بردارد.
رفتار در برابر رطوبت و خوردگی
- متالیک: در محیط مرطوب یا دارای بخار اسیدی (مانند تصفیهخانه فاضلاب) زنگ میزند و اتصالات پیچی آن خورده میشود.
- کامپوزیت: جذب رطوبت بسیار پایین (کمتر از ۰.۲ درصد) دارد و هرگز خورده نمیشود. برای تابلوهای بیرون از ساختمان عالی است.
دی الکتریک (مقاومت عایقی)
- متالیک: بدنه فلزی نیاز به فاصله عایقی داخلی دقیق دارد. اگر گرد و غبار رسانا روی بدنه بنشیند، ممکن است نشتی ایجاد شود.
- کامپوزیت: خود بدنه عایق است. حتی در صورت کثیفی، مسیر نشتی سطحی طولانیتر است.
جدول خلاصه فنی:
| ویژگی | متالیک | کامپوزیت |
| تحمل حرارت | عالی (تا ذوب فلز) | خوب (تا ۲۵۰ درجه) |
| مقاومت به ضربه (۲۰ درجه) | عالی | خوب |
| مقاومت به ضربه (۲۰- درجه) | عالی | ضعیف |
| مقاومت به رطوبت و خوردگی | ضعیف | عالی |
| وزن | سنگین | سبک |
| عایق ذاتی | خیر (نیاز به طراحی ویژه) | بله |
مزایا و معایب هر نوع (مقایسه جدولی)
مزایای کلید مینیاتوری متالیک
- استحکام مکانیکی فوقالعاده: در تابلوهای پرلرزش مانند دیزل ژنراتورها، پیچها شل نمیشوند.
- مقاومت حرارتی بالا: برای نصب در مجاورت منابع حرارتی (مثل نزدیک مقاومتهای صنعتی) ایدهآل است.
- عدم تغییر شکل در اتصال کوتاه شدید: قوس الکتریکی بدنه را آب نمیکند.
معایب کلید مینیاتوری متالیک
- وزن بالا: حمل و نصب را دشوار میکند و به ریل تابلو فشار میآورد.
- احتمال زنگ زدگی: در محیط مرطوب یا نمکی (نزدیک دریا) غیرقابل استفاده میشود.
- هادی بودن بدنه: اگر سیم فاز به بدنه برخورد کند، کل تابلو برقدار میشود (نیاز به ارت دقیق دارد).
مزایای کلید مینیاتوری کامپوزیت
- سبکی فوقالعاده: نصب آسان، فشار کم به ریل و حمل راحت.
- عایق کامل: حتی اگر بدنه آسیب ببیند، برق را هدایت نمیکند.
- مقاومت به خوردگی: برای محیطهای مرطوب، شیمیایی یا خارج از ساختمان عالی است.
- قیمت تمام شده کمتر: به دلیل فرآیند تولید تزریق پلاستیک ارزانتر از قالبریزی فلز است.
معایب کلید مینیاتوری کامپوزیت
- شکنندگی در دمای زیر صفر: در سردخانهها یا مناطق کوهستانی سرد، ممکن است با کوچکترین ضربه ترک بردارد.
- پیری در برابر اشعه UV: اگر در تابلو شیشهای و در معرض نور مستقیم خورشید نصب شود، پلیمر شکننده میشود.
- نرم شدن در حرارت بسیار بالا: در خطاهای شدید و طولانی، ممکن است تغییر شکل دهد و قطع کننده را قفل کند.
استانداردها و تأییدیهها
استاندارد اصلی کلیدهای مینیاتوری در جهان IEC 60898-1 است. این استاندارد استفاده از بدنه فلزی را منع نکرده، اما الزامات سختگیرانهای برای فاصلههای عایقی، مقاومت در برابر حرارت و رفتار در برابر شعله وضع کرده است.
- برای بدنه فلزی: باید حتماً داخل کلید عایق اضافی (مانند فیبر یا پلیمر) وجود داشته باشد تا فاصله خزشی (Creepage) حفظ شود.
- برای بدنه کامپوزیت: خود ماده باید تأییدیه Glow Wire Test (GWT) در دمای ۹۶۰ درجه را داشته باشد (بالاتر از استاندارد معمولی).
نکته مهم: در اروپا و آمریکا، بیش از ۹۵ درصد کلیدهای جدید کامپوزیتی هستند. متالیک عمدتاً برای کاربردهای خاص نظامی یا صنایع سنگین قدیمی تولید میشود.
کاربردهای عملی: کدام کلید را کجا استفاده کنیم؟
موارد استفاده کلید متالیک (هنوز هم جایگاه دارد)
- تابلوهای صنعتی با ارتعاش شدید: مثل کارخانههای سیمان، سنگ شکنها
- محیطهای با دمای بالای ۶۰ درجه سانتیگراد: نزدیک کورهها، دیگهای بخار
- پستهای با جریان اتصال کوتاه بالای ۱۵ کیلوآمپر: کلیدهای متالیک دیرتر از کار میافتند.
- کاربردهای نظامی و دریایی قدیمی (در تجهیزاتی که مشخصات اصلی متالیک دارد)
موارد استفاده کلید کامپوزیت (انتخاب اول امروز)
- تابلو برق ساختمانهای مسکونی و تجاری: ایمنتر، سبکتر و ارزانتر
- محیطهای مرطوب: استخرها، تصفیهخانهها، گلخانهها
- تابلوهای بیرون از ساختمان (در صورتی که ضد UV باشند)
- صنایع غذایی و دارویی: مقاوم به مواد شوینده و بدون خوردگی
- نصب در ارتفاعات و دکلهای مخابراتی (به دلیل وزن کم)
نحوه تشخیص ساده در بازار
اگر برچسب کلید پاک شده و نمیدانید جنس بدنه چیست، از این روشهای سریع استفاده کنید:
- وزن: کلید متالیک به طور محسوسی سنگینتر است (حدود دو برابر).
- صدای ضربه: با ضربه آرام یک پیچ گوشتی، متالیک صدای زنگ فلزی و کامپوزیت صدای کوتاه و نرم میدهد.
- دمای ظاهری: در هوای سرد، بدنه متالیک سردتر از کامپوزیت به نظر میرسد.
- خط جداشدگی: در کامپوزیت، خط قالب تزریق مشخص است، در متالیک سطح صافتر و یکدستتر دارد.
هشدار ایمنی: هرگز کلید را آتش نزنید! برخی افراد برای تست شعله این کار را میکنند که بسیار خطرناک است.
جمعبندی و توصیه نهایی
| معیار | برنده |
| ایمنی در برابر برق گرفتگی | کامپوزیت (عایق ذاتی) |
| مقاومت به خوردگی و رطوبت | کامپوزیت |
| وزن و سهولت نصب | کامپوزیت |
| مقاومت به حرارت و قوس شدید | متالیک |
| مقاومت به ضربه در دمای زیر صفر | متالیک |
| قیمت | کامپوزیت (ارزانتر) |
توصیه نهایی برای مهندسان و برقکاران:
- برای ۹۵ درصد پروژههای ساختمانی، مسکونی، تجاری و سبک صنعتی، کلید کامپوزیت بهترین و ایمنترین انتخاب است.
- فقط در محیطهای با گرمای بسیار شدید، لرزش طاقتفرسا یا سرمای زیر ۲۰- درجه به سراغ متالیک بروید.
- از خرید کلیدهای کامپوزیت بیکیفیت و بدون علامت استاندارد خودداری کنید. حتماً به درج UL94-V0 یا IEC 60898-1 توجه کنید.
آیا کلیدهای متالیک منسوخ شدهاند؟
از نظر فنی، خیر. اما از نظر عملی در بازار جهانی، تولید کلیدهای متالیک جدید به شدت کاهش یافته است. بسیاری از برندهای معروف (مانند اشنایدر، زیمنس، اچگر) بیش از یک دهه است که فقط کامپوزیت تولید میکنند. مگر برای سفارشات خاص نظامی یا صنایع سنگین قدیمی.
بنابراین اگر امروز قصد خرید دارید و بودجه محدودی ندارید، کامپوزیت با کیفیت از یک برند معتبر، انتخاب هوشمندانهتری نسبت به متالیک ارزانقیمت است.
