۱۰ اشتباه مرگبار در بستن کنتاکتور (با مثال عملی)
نویسنده: تیم محتوای کافی الکتریک
تاریخ بهروزرسانی: 1405
مدت زمان مطالعه: ۱۰ دقیقه
اگر تابلو برق ساختمان یا دستگاه صنعتی شما بعد از چند دقیقه کار کردن، بوی سوختگی میدهد یا کنتاکتور مدام «تِق تِق» میکند، احتمالاً قربانی یکی از اشتباهات رایج سیمبندی شدهاید. در این مقاله قدم به قدم با مثال واقعی، هر اشتباه را بررسی میکنیم.
مقدمه: چرا بستن اشتباه کنتاکتور خطرناک و پرهزینه است؟
کنتاکتور قلب مدارهای فرمان و قدرت در تابلوهای برق صنعتی و ساختمانی است. یک اشتباه کوچک در سیمبندی آن میتواند باعث سوختن موتور الکتریکی، آتشسوزی در تابلو، از کار افتادن کل خط تولید یا حتی برقگرفتگی شود.
مثال واقعی: در یک کارگاه نجاری، برقکار تازهکار به جای سیم ۱.۵ میلیمتر برای بوبین کنتاکتور از سیم نازک ۰.۵ استفاده کرد. پس از ۳۰ دقیقه کار مداوم، عایق سیم ذوب شد و اتصال کوتاه، کل تابلو را نابود کرد.
در این مقاله ۱۰ اشتباه رایج با مثال عملی را مرور میکنیم تا شما بتوانید مانند یک متخصص حرفهای کنتاکتور ببندید.

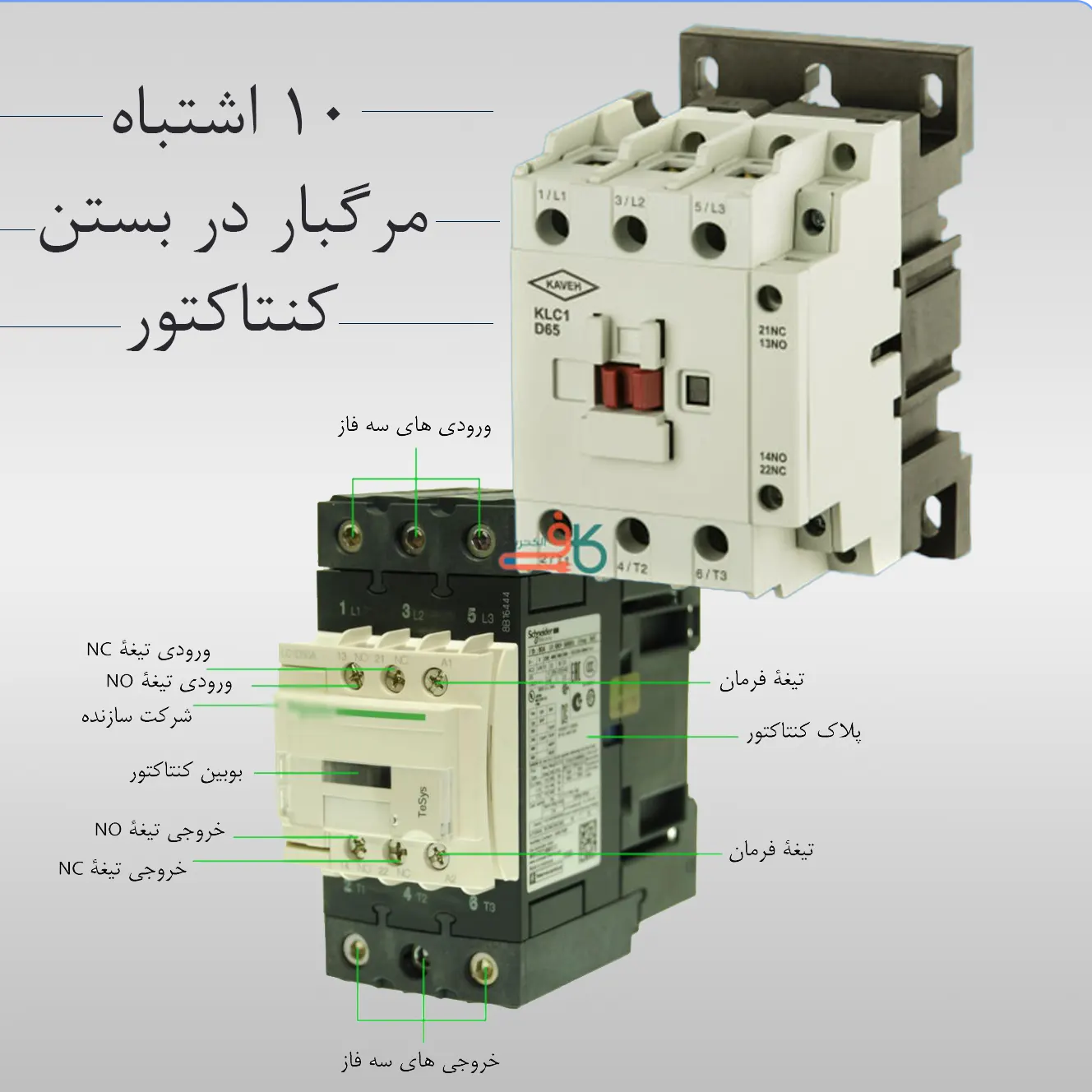

اشتباه شماره ۱: عدم شناسایی صحیح پایههای کنتاکتور (A1, A2, L1, L2, L3, T1, T2, T3, NO, NC)
مثال عملی:
فرض کنید میخواهید یک کنتاکتور سه فاز ببندید. به جای وصل کردن سیم فرمان به A1 و A2 (پایههای بوبین)، سیم را به یک کنتاکت کمکی NO وصل میکنید.
عارضه: کنتاکتور هیچ واکنشی نشان نمیدهد. با خودتان میگویید «کنتاکتور خراب است» در حالی که فقط پایه را اشتباه گرفتهاید.
راهکار صحیح:
- A1 و A2 = تغذیه بوبین (مثلاً ۲۲۰ ولت AC)
- L1, L2, L3 = ورودی برق قدرت
- T1, T2, T3 = خروجی به موتور یا بار
- NO (Normally Open) = کنتاکت باز عادی
- NC (Normally Closed) = کنتاکت بسته عادی
✅ نکته طلایی: همیشه قبل از هر کاری دفترچه کنتاکتور را ببینید یا با مولتی متر بوبین را پیدا کنید (مقاومت چند صد اهمی).
اشتباه شماره ۲: بستن ولتاژ فرمان اشتباه به بوبین (مثلاً ۲۲۰V به بوبین ۲۴V)
مثال عملی:
روی کنتاکتور نوشته شده ۲۴V DC (جریان مستقیم). اما شما از روی عادت، سیم فاز و نول ۲۲۰ ولت شهر را به آن میبندید.
عارضه: لحظهای که برق میدهید، صدای «پوف» میآید، بوی سوختگی شدید و احتمالاً بوبین میترکد. کنتاکتور برای همیشه از کار میافتد.
راهکار صحیح:
- حتماً پلاک کنتاکتور را بخوانید.
- اگر ۴۰۰-۵۰۰V AC روی آن نوشته، میتواند ۳۸۰ ولت سه فاز یا ۲۲۰ ولت تک فاز را تحمل کند.
- هرگز بوبین DC را به AC وصل نکنید (و بالعکس).
⚠️ هشدار: بعضی کنتاکتورها بوبین ۱۲ ولت AC دارند که با ترانس کنترل تغذیه میشوند. اشتباه گرفتن آن با ۲۲۰ ولت، حادثه آفرین است.
اشتباه شماره ۳: عدم استفاده از مدار فرمان ایزوله یا فیوز مناسب
مثال عملی:
برای صرفهجویی در هزینه، فیوز ۱ آمپر مدار فرمان را حذف میکنید و سیم فرمان را مستقیماً از فاز اصلی میگیرید.
عارضه: اگر بوبین کنتاکتور اتصالی کند یا سیم فرمان به بدنه تابلو بخورد، جریان اتصال کوتاه به قدری بالاست که سیمها قبل از اینکه کلید مینیاتوری اصلی قطع کند، میسوزند و ممکن است آتشسوزی رخ دهد.
راهکار صحیح:
- از یک فیوز ۱ آمپر یا کلید مینیاتوری ۱ آمپر (C1) مخصوص مدار فرمان استفاده کنید.
- بهتر است مدار فرمان را از یک ترانس کنترل ۲۲۰ به ۲۲۰ (ایزوله) تغذیه کنید تا از نوسانات شبکه در امان بماند.
✅ مثال استاندارد: در تابلوهای آسانسور، مدار فرمان همیشه جداگانه فیوز和保护 دارد.
اشتباه شماره ۴: بستن موازی کنتاکتهای اصلی بدون رعایت فازبندی
مثال عملی:
یک کنتاکتور ۲۰ آمپر دارید ولی موتور شما ۳۰ آمپر میکشد. تصمیم میگیرید دو کنتاکتور ۲۰ آمپر را موازی کنید. اما در اتصال، L1 اولی را به T1 دومی وصل میکنید.
عارضه: به محض بسته شدن کنتاکتورها، اتصال کوتاه بین فازها رخ میدهد و جرقه مهیبی میزند.
راهکار صحیح:
- برای موازی کردن کنتاکتورها، پایههای همنام را به هم وصل کنید: L1 به L1، L2 به L2، L3 به L3.
- حتماً از دو کنتاکتور کاملاً یکسان و همزمان استفاده کنید.
- بهتر است به جای موازی کردن، یک کنتاکتور با جریان نامی بالاتر بخرید.
اشتباه شماره ۵: فراموشی یا اشتباه در بستن کنتاکت خودنگهدار (Holding contact)
مثال عملی:
میخواهید مدار استارت-استاپ بسازید. دکمه استارت را موازی با کنتاکت کمکی NO میبندید، اما به جای NO، از کنتاکت NC استفاده میکنید.
عارضه: وقتی دکمه استارت را فشار میدهید، کنتاکتور وصل میشود. اما به محض رها کردن دکمه، کنتاکتور هم قطع میشود. مدار خودنگهدار کار نمیکند.
راهکار صحیح:
- سیم دکمه استارت را به پایه مشترک (COM) کنتاکت کمکی وصل کنید.
- خروجی دیگر به پایه NO برود.
- پایه دیگر NO را به بوبین وصل کنید.
📌 نقشه ساده:
فاز → استارت → بوبین A1 → نول
موازی با استارت: COM و NO کنتاکت کمکی
اشتباه شماره ۶: استفاده از کنتاکت کمکی نامناسب برای اینترلاک
مثال عملی:
برای جلوگیری از همزمان روشن شدن دو موتور (چپگرد و راستگرد)، از کنتاکت NC کنتاکتور اول در مدار فرمان کنتاکتور دوم استفاده میکنید. اما این کنتاکت NC دیرتر از کنتاکتهای اصلی باز میشود.
عارضه: در لحظه تغییر جهت، هر دو کنتاکتور برای کسری از ثانیه همزمان بسته میشوند و اتصال کوتاه بین فازها رخ میدهد.
راهکار صحیح:
- علاوه بر اینترلاک الکتریکی (NC)، از اینترلاک مکانیکی (قطعه پلاستیکی بین دو کنتاکتور) استفاده کنید.
- از کنتاکتهای کمکی با زمان بازشدن تضمینی زودتر (force-guided contacts) استفاده کنید.
⚠️ هشدار: این اشتباه یکی از علل اصلی سوختن درایوها و قطع برق کارخانههاست.
اشتباه شماره ۷: بستن نادرست ترمینالهای قدرت (جابهجایی ورودی و خروجی)
مثال عملی:
در کنتاکتور سه فاز، سیم فاز L1 را به پایانه خروجی T1 و سیم موتور را به ورودی L1 میبندید.
عارضه: اگر بیمتال (رله حرارتی) در خروجی نصب باشد، جریان موتور از بیمتال عبور نمیکند و در هنگام اضافه بار، موتور بدون حفاظت میسوزد.
راهکار صحیح:
- همیشه برق قدرت را به L1, L2, L3 (ورودی) وصل کنید.
- خروجی بار (موتور، لامپ، هیتر) را به T1, T2, T3 وصل کنید.
- بیمتال را دقیقاً بعد از T1, T2, T3 ببندید.
اشتباه شماره ۸: عدم توجه به بار القایی و سرکوب جرقه (Snubber)
مثال عملی:
کنتاکتور را مستقیماً به موتور ۵ اسب بخار میبندید بدون اینکه هیچ مدار جرقهگیری (Snubber یا وریستور) روی بوبین یا کنتاکتها نصب کنید.
عارضه: هر بار که کنتاکتور قطع میشود، یک جرقه قوی روی کنتاکتهای اصلی ایجاد میشود. همچنین نویز الکترومغناطیسی به PLC یا دستگاههای حساس مجاور القا میشود و ممکن است باعث ریست شدن یا عملکرد اشتباه آنها شود.
راهکار صحیح:
- برای بوبین AC از Snubber RC (خازن و مقاومت سری) استفاده کنید.
- برای بوبین DC از دیود چرخان (Flyback Diode) استفاده کنید.
- برای کنتاکتهای قدرت، از varistor (MOV) موازی با بار استفاده کنید.
✅ در تابلوهای استاندارد، این قطعات کوچک از بروز ۸۰٪ خرابیهای ناگهانی جلوگیری میکنند.
اشتباه شماره ۹: بستن بیش از حد پیچ ترمینال یا شل گذاشتن آن
مثال عملی:
با یک پیچگوشتی بزرگ، پیچ ترمینال کنتاکتور را آنقدر میبندید تا سیم له شود.
عارضه: سیم مسی له زیر پیچ، پس از چند ماه گرم و گرمتر میشود، عایق آن ذوب میشود و در نهایت یا قطع میشود یا باعث آتشسوزی میشود.
حالت عکس (شل بستن): سیم لق میزند، جرقه میزند و حرارت موضعی بالا میرود.
راهکار صحیح:
- از پیچگوشتی مخصوص ترمینال با اندازه مناسب استفاده کنید.
- گشتاور را طبق دفترچه (معمولاً ۰.۵ تا ۱.۲ نیوتن متر) رعایت کنید.
- اگر سیم رشته است، حتماً از فرول (سرسیم) استفاده کنید.
اشتباه شماره ۱۰: بستن همزمان دو سیم زیر یک ترمینال بدون تایید دفترچه
مثال عملی:
برای صرفهجویی در تعداد ترمینال، دو سیم فاز ورودی را زیر یک پیچ ترمینال L1 میبندید.
عارضه: سطح تماس کافی نیست، سیمها شل میشوند، حرارت ایجاد میشود و عایق ذوب میگردد. همچنین بازرسی استاندارد را قبول نمیشود.
راهکار صحیح:
- اکثر ترمینالها فقط برای یک سیم طراحی شدهاند.
- اگر مجبور به وصل دو سیم هستید، از بلوک رابط (Terminal Block) یا شینه (Busbar) استفاده کنید.
- دفترچه کنتاکتور را ببینید: بعضی مدلها دو سیم نازک را قبول میکنند.
بخش عملی: گام به گام سیمبندی صحیح یک کنتاکتور با استارت-استاپ
در اینجا یک مثال عملی کامل از صفر تا صد بستن کنتاکتور تک فاز برای یک موتور کوچک را مرور میکنیم:
تجهیزات مورد نیاز:
- کنتاکتور با بوبین ۲۲۰ ولت AC
- یک دکمه استارت (NO)
- یک دکمه استاپ (NC)
- فیوز ۱ آمپر برای فرمان
- موتور تک فاز با جریان ۵ آمپر
مراحل:
- مدار قدرت:
- فاز برق اصلی → فیوز ۱۰ آمپر → L1 کنتاکتور → T1 کنتاکتور → موتور (سیم فاز)
- نول → L2 کنتاکتور (در صورت وجود) یا مستقیم به موتور
- مدار فرمان (خودنگهدار):
- از فاز بعد از فیوز فرمان ۱ آمپر → دکمه استاپ (NC) → دکمه استارت (NO) → A1 کنتاکتور
- A2 را مستقیم به نول ببندید
- یک سیم از خروجی دکمه استارت به COM کنتاکت کمکی و از NO آن نیز به A1 ببندید (خودنگهدار)
- تست نهایی:
- با مولتی متر، اتصالات را از نظر عدم اتصال کوتاه چک کنید.
- برق بدهید. دکمه استارت را بزنید: کنتاکتور باید وصل بماند.
- دکمه استاپ را بزنید: کنتاکتور قطع شود.
جمعبندی و چکلیست نهایی قبل از برقدار کردن
قبل از اینکه کنتاکتور را برای اولین بار برق بدهید، این چکلیست ۷ مرحلهای را حتماً انجام دهید:
- ولتاژ بوبین را با برق تغذیه مطابقت دهید (۲۲۰V AC با ۲۲۰V AC، ۲۴V DC با ۲۴V DC).
- ورودی و خروجی قدرت را اشتباه نبستهاید (L به ورودی، T به بار).
- فیوز مخصوص مدار فرمان (حداکثر ۲ آمپر) نصب است.
- کنتاکت خودنگهدار روی پایه NO بسته شده (نه NC).
- در مدارهای چپگرد/راستگرد، اینترلاک مکانیکی هم نصب است.
- همه پیچهای ترمینال به اندازه کافی (نه خیلی شل، نه خیلی سفت) بسته شدهاند.
- برای بار القایی (موتور، ترانس) مدار سرکوب جرقه (Snubber یا وریستور) نصب شده است.
پرسش و پاسخ متداول (FAQ)
سوال ۱: چرا کنتاکتور تقتق میکند ولی وصل نمیشود؟
پاسخ: احتمالاً ولتاژ بوبین پایین است (مثلاً افت شدید برق) یا کنتاکت کمکی خودنگهدار را اشتباه (NC) بستهاید.
سوال ۲: آیا میتوان کنتاکتور AC را با DC کار کرد؟
پاسخ: خیر. بوبین AC برای جریان متناوب طراحی و با DC میسوزد. همچنین هسته AC برای DC دچار اشباع مغناطیسی و گرمای شدید میشود.
سوال ۳: چرا کنتاکتور بعد از چند دقیقه داغ میکند؟
پاسخ: یا سیمهای قدرت شل هستند یا جریان بار از جریان نامی کنتاکتور بیشتر است یا بوبین ولتاژ اشتباه (مثلاً ۲۲۰V روی ۳۸۰V) خورده است.
کلام آخر
قراردادن کنتاکتور اگر اصولی انجام شود، ساده و بیخطر است. اما یک اشتباه کوچک میتواند خسارتهای مالی و جانی جبرانناپذیری به همراه داشته باشد. همیشه دفترچه راهنما را بخوانید، از تجهیزات استاندارد استفاده کنید و قبل از برقدادن، مدار را با مولتی متر چک کنید.
اگر تجربه یا سوال دیگری درباره بستن کنتاکتور دارید، در بخش نظرات برای ما بنویسید. کارشناسان ما پاسخگو هستند.
