چرا فیوز محافظ جان میپرد؟

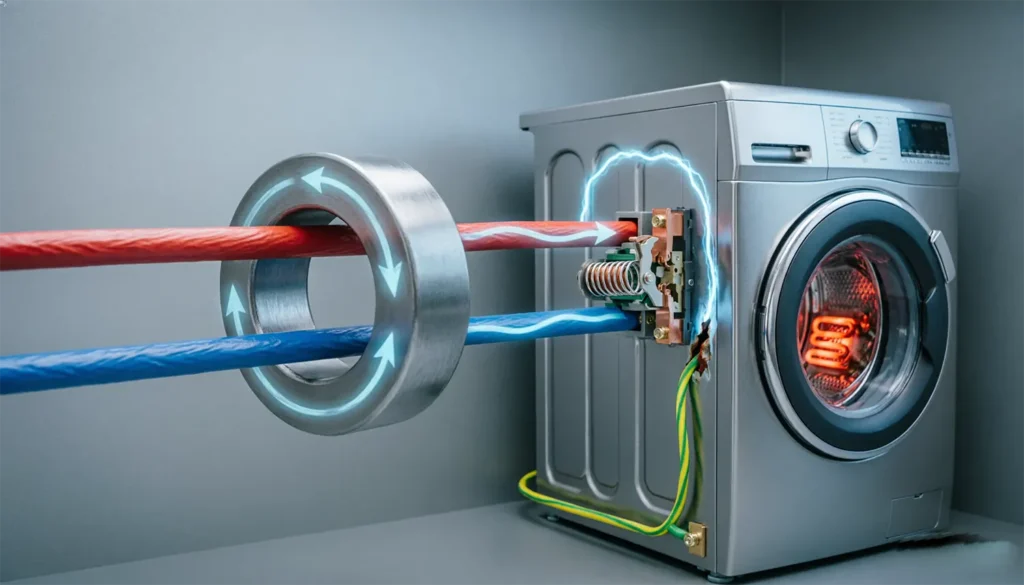

محافظ جان (RCD/RCCB) وسیلهای است که اختلاف جریان عبوری از سیم فاز و برگشتی از سیم نول را بررسی میکند. در یک مدار سالم، جریان رفت و برگشت تقریباً برابر است. اما اگر بخشی از جریان از مسیر دیگری، مثلاً بدنه فلزی دستگاه یا سیم ارت، به زمین نشت کند، محافظ جان این اختلاف را تشخیص داده و مدار را قطع میکند.
برای مثال اگر 10 آمپر از فاز وارد یک وسیله شود، در حالت عادی تقریباً همان 10 آمپر باید از نول برگردد. اگر 10 آمپر وارد شود اما 9.97 آمپر برگردد، حدود 30 میلیآمپر اختلاف وجود دارد. یک محافظ جان 30mA میتواند در چنین شرایطی مدار را قطع کند.
پس اولین نکته مهم:
پریدن محافظ جان لزوماً به معنی سوختن یا خراب بودن فیوز نیست؛ در بسیاری از موارد، محافظ جان دقیقاً وظیفه خود را انجام داده و یک نشتی جریان را تشخیص داده است.

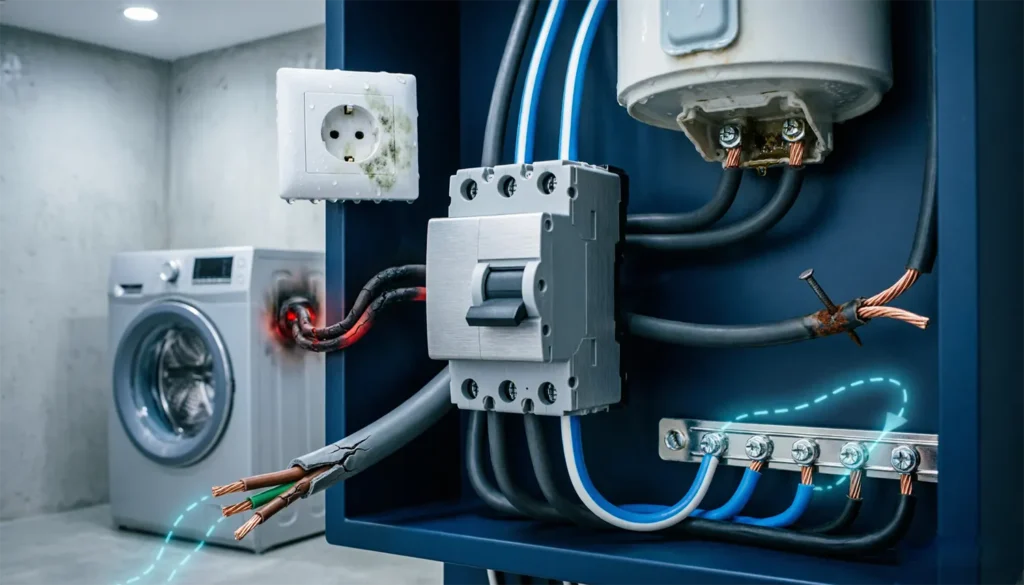

۱. خرابی یا نشتی جریان در لوازم برقی
یکی از رایجترین دلایل پریدن محافظ جان، وجود نشتی در یکی از وسایل متصل به مدار است.
این مشکل در وسایلی که با بدنه فلزی، المنت، موتور یا رطوبت سروکار دارند بیشتر دیده میشود.
از جمله:
- ماشین لباسشویی
- ظرفشویی
- یخچال و فریزر
- آبگرمکن برقی
- پکیج و تجهیزات گرمایشی
- کولر گازی
- فر و اجاق برقی
- چایساز
- کتری برقی
- پمپ آب
- موتورهای الکتریکی
- کامپیوتر و تجهیزات اداری
مثلاً ممکن است عایق المنت ماشین لباسشویی ضعیف شده باشد. در این حالت بخشی از جریان از المنت به بدنه دستگاه نشت میکند. اگر بدنه به ارت متصل باشد، جریان نشتی مسیر مناسبی برای عبور پیدا میکند و محافظ جان مدار را قطع میکند.
نکته مهم
گاهی وسیله برقی در ظاهر کاملاً سالم کار میکند اما عایق داخلی آن ضعیف شده است. بنابراین روشن شدن دستگاه بهتنهایی دلیل سالم بودن آن نیست.
۲. رطوبت و آب؛ یکی از مهمترین عوامل
رطوبت میتواند مقاومت عایقی بین قسمتهای برقدار و زمین را کاهش دهد.
این مشکل در مکانهایی مثل:
- حمام
- آشپزخانه
- پارکینگ
- موتورخانه
- حیاط
- زیرزمین
- کارگاه
- محیطهای صنعتی
بیشتر اتفاق میافتد.
ممکن است آب وارد پریز، جعبه تقسیم، کلید، ترمینال یا خود وسیله برقی شده باشد.
در این حالت حتی اگر اتصال کوتاه شدید اتفاق نیفتاده باشد، جریان نشتی کوچکی ایجاد میشود که برای عملکرد محافظ جان کافی است.
۳. خرابی عایق سیمها
گاهی مشکل اصلاً از وسیله برقی نیست و خود سیم کشی ساختمان باعث عملکرد محافظ جان میشود.
اگر روکش سیم آسیب دیده باشد، ممکن است هادی فاز با:
- لوله فلزی
- جعبه فلزی
- بدنه تجهیزات
- سیم ارت
- رطوبت موجود در دیوار
تماس پیدا کند یا به آنها نشتی داشته باشد.
این حالت میتواند در ساختمانهای قدیمی، سیمکشیهای فرسوده و مدارهایی که اخیراً تعمیر یا جابهجا شدهاند بیشتر دیده شود.
۴. اتصال نول و ارت؛ یکی از دلایل بسیار مهم
یکی از اشتباهات رایج در سیمکشی، اتصال نول و ارت در قسمت پاییندست محافظ جان است.
محافظ جان باید بتواند جریان عبوری از فاز و نول را با یکدیگر مقایسه کند.
اگر بخشی از جریان نول به جای عبور از مسیر مورد انتظار، از سیم ارت عبور کند، محافظ جان این اختلاف را به عنوان نشتی تشخیص میدهد.
در نتیجه ممکن است با وجود اینکه هیچ وسیلهای ظاهراً خراب نیست، محافظ جان مرتب قطع کند.
این مشکل میتواند به علت:
- سیمکشی اشتباه
- اتصال نادرست در جعبه تقسیم
- اشتباه در پریز
- اتصال اشتباه ارت و نول
- تعمیرات غیراصولی
- تغییرات قدیمی در تابلو برق
ایجاد شده باشد.
۵. اشتباه در اتصال نول مدارها
این مورد کمی فنیتر است اما بسیار مهم است.
فرض کنید چند مدار مختلف زیر یک یا چند محافظ جان قرار دارند. اگر نول دو مدار با محافظ جانهای متفاوت با یکدیگر مخلوط شود، جریان برگشتی ممکن است از نول محافظ جان دیگری عبور کند.
در این حالت محافظ جان اختلاف جریان تشخیص میدهد و قطع میکند؛ حتی اگر هیچ وسیلهای واقعاً نشتی خطرناک نداشته باشد.
به همین دلیل در تابلوهای برق دارای چند محافظ جان، مدیریت صحیح سیمهای نول اهمیت زیادی دارد.
۶. نشتی خودِ کابل یا سیمکشی در مسیر
ممکن است هیچ وسیلهای به پریز وصل نباشد، اما محافظ جان همچنان قطع کند.
در چنین شرایطی یکی از مظنونهای اصلی، مدار سیمکشی است.
برای مثال:
تابلو برق → کابل → جعبه تقسیم → پریز
ممکن است در هر قسمت از این مسیر، عایق سیم آسیب دیده باشد.
اگر با قطع تمام مصرفکنندهها محافظ جان همچنان قطع شود، بررسی سیمکشی اهمیت بیشتری پیدا میکند.
۷. خرابی المنت وسایل گرمایشی
المنتها یکی از منابع مهم نشتی جریان هستند.
در وسایلی مانند:
- آبگرمکن
- ماشین لباسشویی
- ماشین ظرفشویی
- فر
- بخاری برقی
- سماور برقی
المنت در طول زمان ممکن است دچار کاهش مقاومت عایقی شود.
گاهی دستگاه وقتی سرد است مشکلی ندارد، اما بعد از گرم شدن المنت، نشتی افزایش پیدا میکند.
به همین دلیل ممکن است کاربر بگوید:
«دستگاه اولش روشن میشود، ولی بعد از چند دقیقه محافظ جان میپرد.»
این علامت میتواند سرنخ مهمی برای بررسی المنت یا عایق داخلی دستگاه باشد.
۸. خرابی موتور و کمپرسور
موتورهای الکتریکی نیز میتوانند باعث نشتی شوند.
برای مثال:
- موتور یخچال
- موتور کولر
- پمپ آب
- موتور ماشین لباسشویی
- فن
- کمپرسور کولر گازی
اگر عایق سیمپیچ موتور نسبت به بدنه کاهش پیدا کند، بخشی از جریان میتواند به زمین نشت کند.
در این شرایط محافظ جان ممکن است هنگام استارت موتور یا شروع کار کمپرسور قطع کند.
۹. وجود چند دستگاه با نشتیهای کوچک
این مورد بسیار مهم است.
فرض کنید هیچ وسیلهای به تنهایی نشتی آنچنانی ندارد.
مثلاً:
- یخچال → 5mA
- کامپیوتر → 4mA
- تلویزیون → 3mA
- ماشین لباسشویی → 8mA
- تجهیزات دیگر → 12mA
ممکن است هر کدام بهتنهایی مشکل جدی ایجاد نکنند، اما مجموع نشتیها به محدوده عملکرد محافظ جان نزدیک شود.
بنابراین ممکن است کاربر بگوید:
«هیچ وسیلهای خراب نیست ولی محافظ جان گاهی میپرد.»
این موضوع میتواند ناشی از تجمع جریانهای نشتی باشد.
۱۰. جریان نشتی طبیعی تجهیزات الکترونیکی
برخی تجهیزات الکترونیکی به دلیل ساختار فیلترهای EMI/RFI، مقدار بسیار کمی جریان نشتی دارند.
این موضوع در:
- کامپیوتر
- UPS
- تلویزیون
- منابع تغذیه سوئیچینگ
- تجهیزات شبکه
- شارژرها
- تجهیزات صنعتی
دیده میشود.
این جریانها لزوماً به معنی خرابی نیستند، اما وقتی تعداد تجهیزات زیاد شود، مجموع جریان نشتی میتواند باعث عملکرد محافظ جان شود.
۱۱. انتخاب نامناسب محافظ جان
گاهی خود سیمکشی مشکل اصلی نیست و انتخاب نوع نامناسب RCD باعث قطعهای ناخواسته میشود.
پارامترهای مهم عبارتاند از:
- جریان نامی
- جریان نشتی نامی
- نوع RCD
- تعداد پل
- شرایط مدار
- نوع بار
- وجود تجهیزات الکترونیکی
- هماهنگی با سایر تجهیزات حفاظتی
برای مدارهای مختلف ممکن است انتخاب نوع مناسب محافظ جان اهمیت زیادی داشته باشد.
مثلاً RCCB، RCBO و انواع مختلف RCD کاربردهای یکسانی ندارند.
۱۲. خرابی خود محافظ جان
گاهی خود دستگاه معیوب است.
علائم احتمالی:
- قطع بدون دلیل مشخص
- عملکرد نامنظم
- قطع در شرایطی که مدار سالم است
- عملکرد غیرعادی دکمه TEST
- عدم عملکرد صحیح تست
- عمر زیاد یا آسیبدیدگی دستگاه
اما یک نکته مهم وجود دارد:
قبل از اینکه سریع نتیجه بگیریم محافظ جان خراب است، باید مدار و مصرفکنندهها بررسی شوند.
چون در عمل، بسیار اوقات محافظ جان سالم است و واقعاً یک نشتی در مدار وجود دارد.
۱۳. فشار مکانیکی یا آسیب به کابل
گاهی هنگام:
- سوراخکاری دیوار
- نصب کابینت
- نصب تابلو
- نصب چراغ
- تعمیر پریز
- نصب کولر
- بازسازی ساختمان
کابل آسیب میبیند.
ممکن است آسیب آن به اندازهای نباشد که اتصال کوتاه کامل ایجاد کند، اما برای ایجاد نشتی جریان کافی باشد.
اگر پریدن محافظ جان بعد از انجام یک کار ساختمانی یا برقی شروع شده، این مورد را باید جدی گرفت.
۱۴. چرا وقتی یک وسیله خاص را روشن میکنیم محافظ جان میپرد؟
این حالت یک سرنخ بسیار قوی است.
اگر:
همه چیز روشن است → مشکلی نیست
اما:
ماشین لباسشویی روشن میشود → محافظ جان میپرد
احتمال وجود مشکل در همان دستگاه یا مدار تغذیه آن بالا میرود.
همین موضوع برای:
- آبگرمکن
- پمپ
- کولر
- فر
- ظرفشویی
- بخاری برقی
هم صدق میکند.
البته برای تشخیص قطعی، تست فنی لازم است.
۱۵. چرا محافظ جان شبها میپرد؟
اگر در ساعات خاصی محافظ جان قطع میکند، باید دنبال وسیلهای باشیم که در همان زمان وارد مدار میشود.
مثلاً:
- یخچال هنگام استارت کمپرسور
- پمپ آب هنگام روشن شدن
- سیستم گرمایشی
- آبگرمکن
- تایمر
- روشنایی اتوماتیک
- تجهیزات شبکه
- وسایل دارای تایمر
همچنین رطوبت یا شرایط محیطی میتواند در بعضی ساعات باعث افزایش نشتی شود.
تفاوت پریدن محافظ جان با پریدن فیوز مینیاتوری
این تفاوت برای فهم موضوع بسیار مهم است.
| وسیله حفاظتی | معمولاً به چه چیزی واکنش نشان میدهد؟ |
| فیوز | اضافهجریان و اتصال کوتاه |
| MCB | اضافهبار و اتصال کوتاه |
| محافظ جان RCD/RCCB | اختلاف جریان فاز و نول / جریان نشتی |
| RCBO | اضافهبار + اتصال کوتاه + جریان نشتی |
بنابراین اگر MCB میپرد، باید بیشتر به اضافهبار، اتصال کوتاه و جریان راهاندازی فکر کرد.
اما اگر محافظ جان میپرد، یکی از اولین مواردی که باید بررسی شود نشتی جریان به زمین است.
اگر محافظ جان مدام میپرد چه کار کنیم؟
یک روش منطقی برای پیدا کردن علت این است:
مرحله اول: مصرفکنندهها را خاموش کنید
وسایل برقی را از مدار خارج کنید.
اگر محافظ جان همچنان قطع میکند، احتمال وجود مشکل در:
- سیمکشی
- تابلو
- نول و ارت
- خود محافظ جان
بیشتر میشود.
مرحله دوم: وسایل را یکییکی وارد مدار کنید
اگر با وصل یک دستگاه مشخص محافظ جان قطع شد، همان دستگاه باید دقیقتر بررسی شود.
مرحله سوم: مدارها را جداگانه بررسی کنید
اگر تابلو چند مدار دارد، باید مشخص شود مشکل مربوط به کدام مدار است.
مرحله چهارم: تست عایقی انجام شود
برای تشخیص حرفهای، برقکار میتواند با تستر عایق (Megger) مقاومت عایقی مدار و تجهیزات را بررسی کند.
این تست بسیار دقیقتر از حدس زدن با خاموش و روشن کردن وسایل است.
آیا میتوان محافظ جان را حذف کرد؟
خیر.
اگر محافظ جان مرتب قطع میکند، حذف یا دور زدن آن راهحل نیست.
قطع کردن محافظ جان ممکن است یک مشکل واقعی در عایقبندی یا نشتی جریان را پنهان کند و خطر برقگرفتگی، آتشسوزی یا آسیب تجهیزات را افزایش دهد.
باید علت قطع شدن پیدا و برطرف شود.
یک نکته بسیار مهم درباره دکمه TEST
روی بسیاری از محافظهای جان دکمهای با عنوان TEST وجود دارد.
این دکمه برای بررسی عملکرد مکانیزم حفاظتی استفاده میشود.
اگر با فشردن TEST، محافظ جان قطع نشود، نباید صرفاً به دلیل اینکه برق ساختمان برقرار است نتیجه بگیریم دستگاه سالم است.
عملکرد دکمه TEST و شرایط نصب باید بررسی شود و در صورت وجود مشکل، دستگاه توسط فرد متخصص آزمایش یا تعویض شود.
جمعبندی: ۱۰ علت اصلی پریدن محافظ جان
اگر بخواهیم کل موضوع را خلاصه کنیم، مهمترین علتها عبارتاند از:
- نشتی جریان یکی از لوازم برقی
- خرابی عایق سیمکشی
- رطوبت و نفوذ آب
- اتصال اشتباه نول و ارت
- مخلوط شدن نول مدارهای مختلف
- خرابی المنت
- نشتی موتور یا کمپرسور
- تجمع جریانهای نشتی چند وسیله
- انتخاب نامناسب RCD برای نوع بار
- خرابی خود محافظ جان
و مهمتر از همه:
محافظ جان برای جلوگیری از برقگرفتگی طراحی شده است. بنابراین پریدن مکرر آن را نباید یک مزاحمت ساده در نظر گرفت؛ این اتفاق میتواند هشدار وجود یک مشکل واقعی در مدار یا تجهیزات باشد.
اگر محافظ جان بلافاصله بعد از وصل شدن میپرد، با حالتی که فقط هنگام روشن شدن یک وسیله خاص میپرد یا بعد از چند دقیقه کار کردن قطع میکند، مسیر عیبیابی متفاوت است.
سوالات متداول درباره پریدن محافظ جان
چرا محافظ جان میپرد؟
مهمترین علت پریدن محافظ جان، وجود نشتی جریان برق به زمین است. خرابی عایق سیمها، رطوبت، خرابی وسایل برقی، المنت، موتور یا اتصال اشتباه نول و ارت میتواند باعث ایجاد این نشتی شود.
چرا محافظ جان بدون دلیل میپرد؟
محافظ جان معمولاً بدون دلیل واقعی قطع نمیکند. ممکن است علت آن نشتی بسیار کم در یکی از وسایل، جمع شدن چند جریان نشتی کوچک، رطوبت، مشکل سیمکشی یا اتصال اشتباه نول و ارت باشد. در صورت تکرار، باید مدار و تجهیزات بررسی شوند.
چرا وقتی ماشین لباسشویی را روشن میکنم محافظ جان میپرد؟
خرابی المنت، موتور، سیمکشی داخلی یا عایقبندی ماشین لباسشویی میتواند باعث نشتی جریان شود. اگر محافظ جان دقیقاً هنگام روشن شدن یا شروع گرم شدن ماشین لباسشویی قطع میکند، بررسی عایق المنت و موتور اهمیت زیادی دارد.
چرا محافظ جان با روشن شدن آبگرمکن میپرد؟
یکی از دلایل رایج، نشتی المنت آبگرمکن یا کاهش مقاومت عایقی آن است. همچنین رطوبت، خرابی سیمکشی و مشکل اتصال بدنه به ارت میتواند باعث عملکرد محافظ جان شود.
چرا محافظ جان بعد از چند دقیقه میپرد؟
اگر محافظ جان بلافاصله قطع نمیکند و بعد از چند دقیقه عملکرد آن متوقف میشود، ممکن است یک وسیله پس از گرم شدن دچار افزایش جریان نشتی شود. المنتها، موتورها و کمپرسورها از مواردی هستند که باید بررسی شوند.
چرا محافظ جان شبها میپرد؟
ممکن است وسیلهای در ساعات شب بهصورت خودکار روشن شود یا کمپرسور، پمپ، سیستم گرمایشی و سایر تجهیزات در آن زمان وارد مدار شوند. همچنین افزایش رطوبت در بعضی محیطها میتواند شرایط نشتی را تغییر دهد.
آیا خرابی یخچال میتواند باعث پریدن محافظ جان شود؟
بله. خرابی عایق موتور یا کمپرسور، سیمکشی داخلی و سایر قطعات الکتریکی یخچال میتواند باعث نشتی جریان و قطع شدن محافظ جان شود. اگر محافظ جان هنگام شروع به کار کمپرسور قطع میکند، یخچال باید بررسی شود.
آیا رطوبت باعث پریدن محافظ جان میشود؟
بله. نفوذ آب یا رطوبت به پریز، جعبه تقسیم، کابل، چراغ یا وسیله برقی میتواند مقاومت عایقی را کاهش داده و باعث ایجاد جریان نشتی شود. این مشکل در حمام، آشپزخانه، پارکینگ و محیطهای مرطوب اهمیت بیشتری دارد.
آیا اتصال نول و ارت باعث پریدن محافظ جان میشود؟
بله. اتصال نادرست نول و ارت در قسمت پاییندست محافظ جان میتواند باعث عبور بخشی از جریان از مسیر ارت و در نتیجه تشخیص اختلاف جریان توسط محافظ جان شود.
فرق پریدن محافظ جان با پریدن فیوز چیست؟
فیوز یا MCB بیشتر در برابر اضافهبار و اتصال کوتاه عمل میکند، در حالی که محافظ جان اختلاف جریان بین فاز و نول را بررسی میکند و در صورت تشخیص نشتی جریان، مدار را قطع میکند.
آیا محافظ جان خراب شده است؟
ممکن است، اما نباید اولین احتمال باشد. ابتدا باید وسایل برقی، سیمکشی، رطوبت، اتصالات نول و ارت و جریان نشتی مدار بررسی شوند. اگر مدار سالم باشد، خود محافظ جان نیز باید تست شود.
چرا محافظ جان حتی وقتی همه وسایل خاموش هستند میپرد؟
اگر تمام مصرفکنندهها از مدار خارج باشند و محافظ جان همچنان قطع کند، احتمال وجود مشکل در سیمکشی، جعبه تقسیم، تابلو برق، نول و ارت یا خود محافظ جان بیشتر میشود.
آیا چند وسیله سالم هم میتوانند باعث پریدن محافظ جان شوند؟
بله. هر وسیله ممکن است مقدار بسیار کمی جریان نشتی داشته باشد. وقتی جریان نشتی چند وسیله با یکدیگر جمع شود، مجموع آن میتواند به حد عملکرد محافظ جان برسد و باعث قطع مدار شود.
آیا میتوان محافظ جان را حذف کرد تا دیگر نپرد؟
خیر. حذف یا دور زدن محافظ جان راهحل ایمنی نیست. اگر محافظ جان مرتب قطع میکند، باید علت نشتی پیدا و برطرف شود؛ زیرا ادامه استفاده از مدار معیوب میتواند خطر برقگرفتگی و آسیب تجهیزات را افزایش دهد.
چگونه بفهمیم کدام وسیله باعث پریدن محافظ جان شده است؟
میتوان با رعایت نکات ایمنی و در صورت دسترسی مناسب، مصرفکنندهها را از مدار خارج و بهصورت مرحلهای بررسی کرد. اگر با وصل یک وسیله مشخص محافظ جان قطع شود، آن وسیله مظنون اصلی است. برای تشخیص دقیقتر، برقکار میتواند تست عایقی و اندازهگیری جریان نشتی انجام دهد.
آیا دکمه TEST محافظ جان باید باعث قطع شدن آن شود؟
بله. دکمه TEST برای بررسی عملکرد مکانیزم محافظ جان طراحی شده است. اگر با فشار دادن آن محافظ جان عمل نکند، باید وضعیت دستگاه و سیمکشی توسط فرد متخصص بررسی شود.
آیا پریدن مداوم محافظ جان خطرناک است؟
خودِ قطع کردن محافظ جان نشانه عملکرد حفاظتی آن است، اما علت تکرار قطع شدن باید جدی گرفته شود. اگر نشتی جریان وجود داشته باشد، ادامه استفاده بدون پیدا کردن علت میتواند خطر برقگرفتگی یا آسیب به تجهیزات را افزایش دهد.
برای پیدا کردن نشتی جریان محافظ جان چه تستی انجام میشود؟
برای عیبیابی حرفهای میتوان از تستر عایق یا مِگِر (Megger) برای بررسی مقاومت عایقی کابلها و تجهیزات استفاده کرد. همچنین اندازهگیری جریان نشتی و بررسی مدارهای مختلف به شناسایی منبع مشکل کمک میکند.
