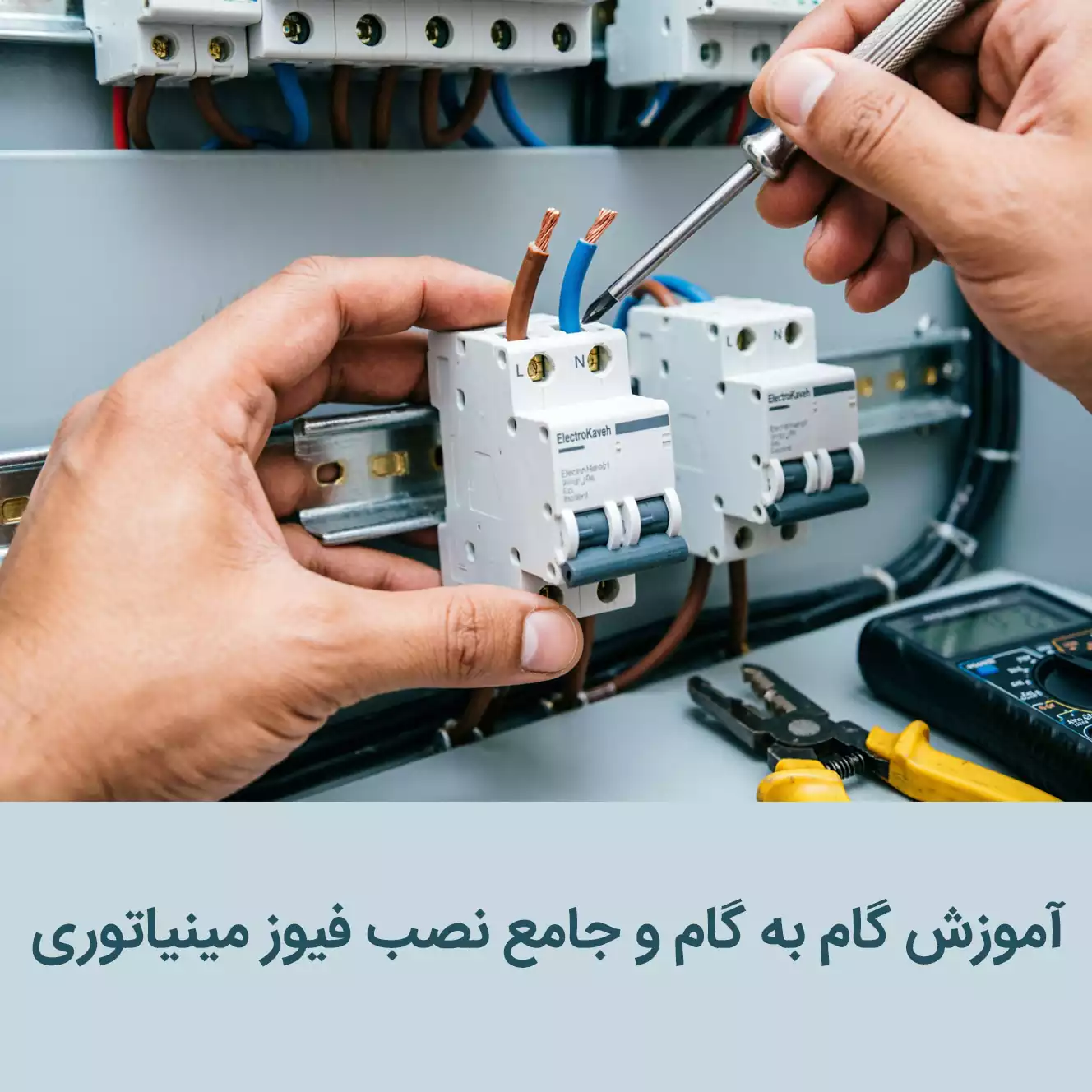

آموزش گام به گام و جامع نصب فیوز مینیاتوری (کلید مینیاتوری) به زبان ساده
مقدمه
احتمالاً برایتان پیش آمده که در خانه یا محل کار، فیوز مینیاتوری شما بپرد و با قطعی برق مواجه شوید. شاید هم در حال سیمکشی یک تابلو برق کوچک یا اضافه کردن یک مدار جدید به خانه هستید. در هر صورت، نصب فیوز مینیاتوری یکی از آن کارهایی است که دانستن اصول درست آن میتواند خیالتان را از بابت ایمنی برق ساختمان راحت کند.
قبلاً در مطلبی جداگانه با انواع فیوز مینیاتوری و کاربرد هر کدام آشنا شدید. حالا نوبت به بخش عملی رسیده است. در این راهنما میخواهم قدم به قدم با هم پیش برویم و یاد بگیریم که چطور یک فیوز مینیاتوری را اصولی و ایمن نصب کنیم. اما قبل از هر چیز، یک نکته بسیار مهم را با کمال احترام خدمتتان عرض کنم: کار با برق فشار ضعیف هر چند ساده به نظر برسد، میتواند بسیار خطرناک باشد. اگر متخصص نیستید، حتماً از یک برقکار ماهر کمک بگیرید. هدف من از نوشتن این راهنما، افزایش آگاهی و دانش فنی شماست، نه جایگزینی برای تخصص و تجربه.
خب، برویم سراغ اصل مطلب…
ابزار و وسایل مورد نیاز
قبل از شروع هر کاری، باید ابزارهای لازم را آماده کنید. تصور کنید وسط کار بفهمید فلان پیچگوشتی را ندارید؛ هم وقت تلف میشود، هم ممکن است کار را نیمهکاره رها کنید. بیایید وسایل مورد نیاز را لیست کنیم:
ابزار اصلی:
- پیچگوشتی چهارسو و دو سو: بیشتر فیوزهای مینیاتوری امروزی پیچهای چهارسو دارند، اما بهتر است هر دو نوع را داشته باشید. یک پیچگوشتی با کیفیت و عایق انتخاب کنید.
- فازمتر: برای اطمینان از قطع بودن برق، حتماً به یک فازمتر نیاز دارید. این وسیله ساده اما حیاتی، جان شما را نجات میدهد.
- سیمچین و انبردست: برای بریدن سیمها در اندازه مناسب و خم کردن آنها.
- کاتر یا سیم لختکن: برای برداشتن روکش سیمها. خیلی مراقب باشید که به رشتههای سیم آسیب نزنید.
وسایل ایمنی:
- دستکش عایق: یک دستکش لاستیکی عایق، اولین خط دفاعی شما در برابر برقگرفتگی است.
- کفش عایق: اگر کفش شما زیره لاستیکی ضخیم داشته باشد، تا حدودی از شما محافظت میکند.
تجهیزات جانبی:
- ریل مینیاتوری (ریل DIN): فیوزها روی این ریل سوار میشوند.
- سیم با سطح مقطع مناسب: حتماً از سیمهای استاندارد با سطح مقطع متناسب با جریان مصرفی استفاده کنید.
شناخت ترمینالها و قسمتهای مختلف فیوز مینیاتوری
قبل از اینکه بخواهیم فیوز را نصب کنیم، بهتر است با اجزای مختلف آن آشنا شویم. این آشنایی کمک میکند در هنگام نصب سردرگم نشوید:
البته می تونید به محتوای راهنمای جامع انتخاب فیوز مینیاتوری : از برندهای معتبر برای آشنایی بیشتر برای با انواع فیوز مراجعه کنید
- محل ورود فاز (Line): این قسمت معمولاً در بالای فیوز قرار دارد. جایی که برق ورودی از کنتور یا فیوز اصلی به فیوز شما متصل میشود.
- محل خروج فاز (Load): این ترمینال در پایین فیوز است و برق خروجی به سمت مصرفکنندهها (لامپها، پریزها و…) از اینجا خارج میشود.
- اهرم (کلید): همان اهرم کوچکی است که با آن فیوز را وصل یا قطع میکنید. وضعیت “یک” یا “I” به معنای وصل بودن و وضعیت “صفر” یا “O” به معنای قطع بودن است.
- محل حک شدن مشخصات فنی: روی بدنه فیوز، اطلاعات مهمی مثل جریان نامی (مثلاً ۱۶ آمپر یا ۲۵ آمپر)، منحنی حذفی (B، C یا D) و ولتاژ نامی حک شده است. این اطلاعات برای انتخاب فیوز مناسب بسیار حیاتی هستند.
مهمترین نکات ایمنی پیش از شروع کار
ایمنی حرف اول را میزند. لطفاً این بخش را جدی بگیرید و هیچوقت از آن سرسری نگذرید:
- قطع برق اصلی (قاطع): اولین و مهمترین قدم، قطع کردن برق اصلی ساختمان است. این کار را از طریق فیوز اصلی یا جعبه تقسیم انجام دهید. فقط کلید مدار مورد نظر را قطع نکنید، مطمئن شوید که جریان برق کاملاً قطع شده است.
- اطمینان از نبود جریان: حالا نوبت فازمتر است. قبل از لمس هر سیمی، با فازمتر تست کنید که واقعاً برق وجود ندارد. این کار را دوبار چک کنید، وسواس به خرج دهید.
- رعایت فاصله از قسمتهای برقدار: حتی پس از قطع برق اصلی، بهتر است فرض کنید هنوز برق وجود دارد و با احتیاط کار کنید.
- کیفیت یعنی ایمنی: استفاده از تجهیزات با کیفیت و استاندارد، یک اصل اساسی در ایمنی برق است. برندهای معتبری مثل الکتروکاوه و دنا الکتریک که در وبسایت ما موجود هستند، تمام استانداردهای ایمنی را رعایت کرده و ضامن سلامتی شما و خانوادهتان هستند. شاید قیمت یک فیوز نامرغوب کمی پایینتر باشد، اما هزینه نهایی آن میتواند جبرانناپذیر باشد.
مراحل نصب فیوز مینیاتوری روی ریل (گام به گام)
خب، با رعایت نکات ایمنی، حالا آماده نصب هستیم. این مراحل را به ترتیب دنبال کنید:
گام اول: نصب روی ریل DIN
ریل مینیاتوری را در محل مورد نظر (داخل تابلو برق) نصب کردهاید. حالا فیوز را بردارید. در پشت فیوز، یک زبانه متحرک وجود دارد. فیوز را روی ریل قرار دهید، طوری که زبانه ثابت درگیر ریل شود. سپس فیوز را به سمت پایین فشار دهید تا زبانه متحرک هم روی ریل قلاب شود. با شنیدن صدای “کلیک” مطمئن میشوید که فیوز به درستی روی ریل قفل شده است. اگر قرار است چند فیوز کنار هم باشند، آنها را پشت سر هم روی ریل سوار کنید.
گام دوم: آمادهسازی سیمها
سیمهایی که قرار است به فیوز متصل شوند را اندازهگیری کنید. سیم نباید خیلی کوتاه باشد که اتصال به سختی انجام شود، و نه خیلی بلند که در تابلو برق شل و ول بیفتد. با کاتر یا سیملختکن، حدود ۱ سانتی متر از روکش سیم را با دقت بردارید. مراقب باشید به رشتههای سیم آسیب نزنید. برای اتصال محکمتر، میتوانید سر سیم را به شکل “U” درآورید یا از کفشک استفاده کنید.
گام سوم: سیمکشی ورودی (بالای فیوز)
سیم فازی که از کنتور یا فیوز اصلی میآید (ورودی) را بردارید. سر لخت شده آن را داخل ترمینال بالایی فیوز قرار دهید. پیچ را با پیچگوشتی محکم ببندید. دقت کنید که پیچ نه آنقدر شل باشد که سیم در بیاید و جرقه بزند، و نه آنقدر سفت که رشتههای سیم را خرد کند.
گام چهارم: سیمکشی خروجی (پایین فیوز)
حالا سیمی که به سمت مصرفکنندهها (لامپها، پریزها و…) میرود را بردارید. این سیم را به ترمینال پایینی فیوز وصل کنید و پیچ را محکم کنید.
نکته مهم: اگر از فیوز دوقطبی استفاده میکنید (که هم فاز و هم نول را قطع میکند)، معمولاً سمت چپ فیوز برای سیم نول و سمت راست برای سیم فاز در نظر گرفته شده است. حتماً به علامتهای روی بدنه فیوز دقت کنید.
گام پنجم: کنترل نهایی
یک بار دیگر تمام پیچها را چک کنید که محکم بسته شده باشند. مطمئن شوید فیوز به درستی روی ریل جا خورده و لق نمیزند.
تست و راهاندازی پس از نصب
بعد از اتمام نصب، نوبت تست میرسد:
- برق اصلی را وصل کنید.
- اهرم فیوز را بالا بزنید (وضعیت یک یا I). اگر فیوز نپرید، یعنی اتصال کوتاهی در کار نیست.
- حالا یک مصرفکننده ساده مثل یک لامپ را در آن مدار روشن کنید. اگر لامپ روشن شد، یعنی مدار شما به درستی کار میکند.
نکات فنی مهم در حین نصب
چند نکته فنی کلیدی وجود دارد که رعایت آنها از بروز مشکلات بعدی جلوگیری میکند:
- انتخاب جریان مناسب: فیوزی که نصب میکنید باید با سطح مقطع سیم و توان مصرفی مدار متناسب باشد. مثلاً برای یک مدار روشنایی معمولی با سیم ۱.۵ میلیمتر مربع، فیوز ۱۰ یا ۱۶ آمپر مناسب است. برای پریزها با سیم ۲.۵ میلیمتر مربع، فیوز ۱۶ یا ۲۰ آمپر و برای کولرها با سیم ۴ میلیمتر مربع، فیوز ۲۵ یا ۳۲ آمپر استفاده میشود.
- جهت نصب: استاندارد این است که ورودی فاز از بالا و خروجی از پایین باشد. اگر فیوز را وارونه نصب کنید، اگرچه ممکن است کار کند، اما استاندارد نیست و در آینده ممکن است دیگران را گیج کند.
- از خمیر لحیم یا وارنیش استفاده نکنید: برخی افراد فکر میکنند با زدن خمیر لحیم روی اتصالات، ارتباط بهتری برقرار میشود. این کار کاملاً اشتباه است و باعث داغ کردن محل اتصال و ایجاد مزاحمت در عبور جریان میشود.
- ترکیب با کلید محافظ جان (آشکارساز): فیوز مینیاتوری فقط از مدار در برابر اتصال کوتاه و اضافه بار محافظت میکند. برای حفاظت از جان خود در برابر برقگرفتگی، حتماً باید از کلید محافظ جان (آشکارساز) در مسیر استفاده کنید.
عیبیابی مشکلات رایج پس از نصب
گاهی بعد از نصب، با مشکلاتی مواجه میشوید. بیایید چند مورد رایج را بررسی کنیم:
مشکل : فیوز بلافاصله پس از وصل کردن میپرد (جامپ میزند).
- علت: اتصال کوتاه در سیمکشی خروجی یا خرابی یک مصرفکننده.
- راه حل: تمام سیمهای خروجی را از فیوز جدا کنید. اگر فیوز نپرید، یعنی مشکل از جای دیگری است. حالا تک تک مصرفکنندهها را چک کنید یا سیمکشی را از نظر اتصال دو سیم فاز و نول به هم بررسی کنید.
مشکل : فیوز داغ میکند.
علت: اتصال سست در ترمینالها (پیچها شل هستند) یا عبور جریان نزدیک به حداکثر ظرفیت فیوز.
راه حل: پیچهای ترمینالها را مجدداً محکم کنید. اگر مشکل حل نشد، میزان مصرف مدار را اندازهگیری کنید. اگر جریان عبوری نزدیک به جریان نامی فیوز است، ممکن است نیاز به تعویض فیوز با آمپر بالاتر (با در نظر گرفتن سطح مقطع سیم) داشته باشید.
فیوز عمل نمیکند (قطع نمیکند).
علت: خرابی فیوز یا عدم تطابق منحنی حذفی با نوع مصرفکننده.
راه حل: فیوز را تعویض کنید. پیشنهاد میکنم از یک فیوز سالم و با کیفیت مثل محصولات الکتروکاوه یا دنا الکتریک استفاده کنید. این برندها دقت بالایی در عملکرد دارند و خیالتان از بابت حفاظت مدار راحت خواهد بود.
معرفی برندهای موجود در فروشگاه
همانطور که در طول این راهنما بارها تأکید کردم، استفاده از تجهیزات با کیفیت، ضامن ایمنی و طول عمر تأسیسات برقی شماست. در وبسایت ما، دو برند معتبر و با کیفیت ایرانی را برای شما عزیزان فراهم کردهایم:
- فیوز مینیاتوری الکتروکاوه: این برند یکی از نامهای آشنا در صنعت برق ایران است. فیوزهای الکتروکاوه با بدنه مقاوم در برابر حرارت و ضربه، دقت بالا در عملکرد قطع و وصل، و قیمت بسیار مناسب، انتخابی عالی برای خانه و محل کار شما هستند. تنوع بالای این محصولات در آمپرهای مختلف (تک فاز و سه فاز) نیاز شما را به راحتی برآورده میکند.
- فیوز مینیاتوری دنا الکتریک: دنا الکتریک با بهرهگیری از تکنولوژی روز دنیا، محصولاتی با کیفیت و استاندارد تولید میکند. ظرفیت شکست بالا (توانایی قطع جریانهای اتصال کوتاه بالا)، قطع کنتاکت مطمئن و دارا بودن نشان استاندارد ایران از جمله ویژگیهای بارز این محصولات است. اگر به دنبال یک فیوز با تکنولوژی پیشرفته و ایمنی بالا هستید، دنا الکتریک گزینه بسیار مناسبی است.
برای مشاهده و خرید این محصولات با بهترین قیمت و تضمین اصالت کالا، میتوانید به دستهبندی فیوزهای مینیاتوری در وبسایت ما مراجعه کنید.
نتیجهگیری
نصب فیوز مینیاتوری اگر با دانش و رعایت اصول ایمنی انجام شود، کار دشواری نیست. در این راهنما سعی کردم تمام مراحل را از صفر تا صد برایتان توضیح دهم. امیدوارم این مطلب برایتان مفید بوده باشد.
یادتان باشد که ایمنی برق هیچگاه شوخی بردار نیست. اگر کوچکترین شکی در توانایی خود دارید، حتماً از یک متخصص کمک بگیرید. و در نهایت، برای داشتن یک سیستم برق مطمئن و بیخطر، همیشه از تجهیزات با کیفیت و استاندارد استفاده کنید.
