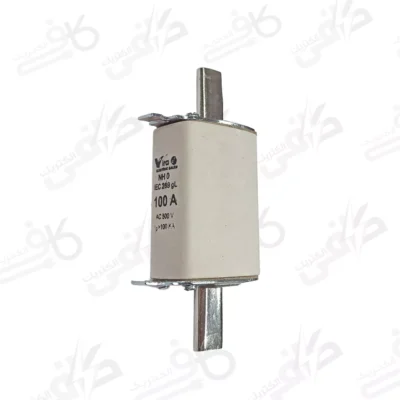

فیوز کاردی 100 آمپر پایه بلند (سایز NH0) | حفاظت مطمئن در برابر اتصال کوتاه و اضافه بار

فیوز کاردی 100 آمپر پایه بلند (که با نام‌های فیوز تیغه‌ای، فیوز چاقویی یا NH Fuse نیز شناخته می‌شود) یکی از مطمئن‌ترین تجهیزات حفاظتی در تابلوهای برق صنعتی و تاسیسات فشار ضعیف است. این فیوز با سایز استاندارد NH0 (معروف به پایه بلند) طراحی شده و وظیفه اصلی آن حفاظت از خطوط قدرت، کابل‌ها و تجهیزات الکتریکی در برابر آسیب‌های ناشی از جریان اضافه بار و اتصال کوتاه است .

هنگامی که جریان عبوری از مدار از حد مجاز فراتر رود، المان ذوب شونده داخل فیوز که معمولاً از جنس آلیاژ مس یا نقره است، ذوب شده و مدار را به سرعت قطع می‌کند. این عملیات از سوختن تجهیزات گران‌قیمت و بروز خسارات مالی و جانی جلوگیری می‌کند .

بدنه این محصول از سرامیک مقاوم ساخته شده و داخل آن با موادی مانند خاک کوارتز پر شده است که نقش خاموش‌کننده قوس الکتریکی را ایفا می‌کند. این ویژگی باعث افزایش قدرت قطع و ایمنی فیوز می‌شود .

مشخصات فنی

در اینجا مشخصات عمومی این محصول را مشاهده می‌کنید. توجه داشته باشید که مشخصات دقیق بسته به برند (مانند پارس فانال، ای تی آی ETI و …) می‌تواند اندکی متفاوت باشد.

• نوع فیوز: فیوز کاردی (Knife Blade Fuse / NH Fuse)
• جریان نامی: ۱۰۰ آمپر
• سایز فیزیکی: NH0 (معروف به پایه بلند)
• ولتاژ نامی: ۴۰۰ تا ۵۰۰ ولت متناوب (AC)
• قدرت قطع: ۱۰۰ – ۱۲۰ کیلو آمپر (بسته به برند)
• کلاس حفاظتی: gG (برای حفاظت در برابر اضافه بار و اتصال کوتاه در مصارف عمومی)
• جنس بدنه: سرامیک مهندسی شده با قابلیت خنک‌کنندگی و تحمل حرارت بالا
• استانداردها: مطابق با استاندارد بین‌المللی IEC 60269 و دارای تست پژوهشگاه نیرو (در نمونه‌های ایرانی)
• نوع نصب: قابل نصب بر روی پایه فیوز مخصوص سایز NH0

ویژگی‌های کلیدی

• قدرت قطع بالا (HBC): توانایی قطع جریان‌های اتصال کوتاه بسیار بالا (تا ۱۲۰ کیلوآمپر) را دارد که ایمنی تأسیسات را تضمین می‌کند .
• مکانیزم ساده و قابلیت اطمینان بالا: به دلیل ساختار ساده و مستحکم، احتمال خرابی آن بسیار پایین است .
• تعویض سریع: با استفاده از فیوزکش مخصوص (اهرم فیوز) به راحتی و در سریع‌ترین زمان ممکن از پایه جدا و تعویض می‌شود .
• بدنه سرامیکی مقاوم: بدنه سرامیکی در برابر حرارت و فشار قوس الکتریکی مقاومت بالایی دارد .
• نشانگر سلامت (در برخی مدل‌ها): برخی از برندها دارای نشانگر (Indicator) هستند که با پریدن فیوز، نمایان و شناسایی فیوز معیوب را آسان می‌کند .
• عدم نیاز به نگهداری خاص: پس از نصب، نیاز به تعمیر و نگهداری دوره‌ای ندارد .

کاربردها

فیوز کاردی ۱۰۰ آمپر پایه بلند به دلیل ویژگی‌های منحصر به فرد خود در صنایع مختلف کاربرد گسترده‌ای دارد:

• تابلوهای برق صنعتی و اصلی: به عنوان حفاظت ورودی (Main Fuse) در تابلوهای توزیع برق .
• حفاظت از خطوط قدرت و کابل‌ها: در شبکه‌های توزیع برق فشار ضعیف .
• حفاظت از موتورهای الکتریکی: همراه با کنتاکتور و بیمتال (در کلاس aM) .
• بانک‌های خازنی: برای حفاظت از خازن‌های اصلاح ضریب قدرت .
• سیستم‌های فتوولتائیک (خورشیدی): در مدل‌های ویژه DC برای حفاظت از پنل‌ها و اینورترها .

نکات ایمنی و نصب

1. یکبار مصرف: فیوز کاردی یکبار مصرف است. پس از هر بار عملیات قطع ، باید با فیوز نو با همان مشخصات تعویض شود و قابل تعمیر نیست .
2. عدم قطع زیر بار: به هیچ عنوان نباید فیوز کاردی را هنگامی که مدار زیر بار است، با دست از پایه خارج کرد. این کار باعث برق‌گرفتگی و آتش‌سوزی می‌شود .
3. استفاده از ابزار استاندارد: حتماً برای خارج کردن فیوز از فیوزکش یا اهرم فیوز استفاده کنید تا با قسمت‌های برق‌دار تماس مستقیم نداشته باشید .
4. اطمینان از اتصال: فیوز باید به طور کامل و محکم در پایه فیوز قرار گیرد تا از ایجاد اتصال سست و داغ کردن جلوگیری شود .

سوالات متداول

1. تفاوت فیوز کاردی پایه بلند و پایه کوتاه چیست؟
   ابعاد فیزیکی فیوزهای پایه بلند (معمولا سایز NH0 و بالاتر) بزرگتر بوده و برای جریان‌های بالاتر (معمولا بالای ۶۳ آمپر تا ۱۶۰ آمپر) طراحی شده‌اند، در حالی که سایزهای پایه کوتاه (مانند NH00C) برای آمپرهای پایین‌تر کاربرد دارند .
2. فیوز با کلاس gG به چه معناست؟
   کلاس gG نشان می‌دهد که این فیوز قادر است از مدار هم در برابر اضافه بار (جریان‌های کم ولی طولانی‌مدت) و هم در برابر اتصال کوتاه (جریان‌های بسیار بالا و لحظه‌ای) محافظت کند. این نوع برای مصارف عمومی و حفاظت از کابل‌ها مناسب است .
3. آیا این فیوز برای موتور الکتریکی مناسب است؟
   اگر موتور شما نیاز به حفاظت کامل دارد، از کلاس gG می‌توان استفاده کرد، اما برای حفاظت تخصصی موتور در برابر اتصال کوتاه (با هماهنگی کنتاکتور و بیمتال) معمولا از فیوزهای کلاس aM (کندسوز) استفاده می‌شود .
