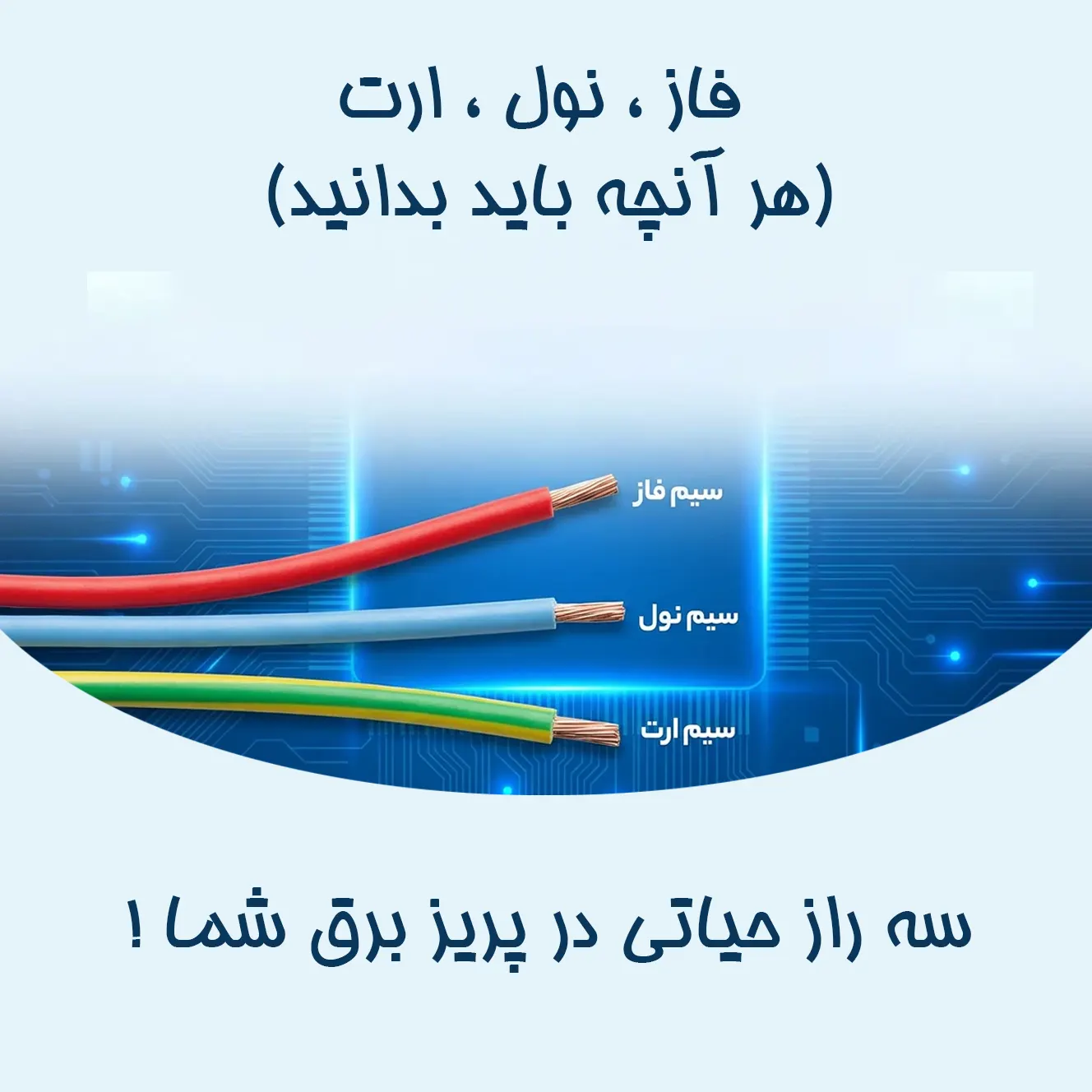

فاز، نول، ارت: سه راز حیاتی در پریز برق شما! (هر آنچه باید بدانید)
مقدمه :
تصور کنید وارد خانهای میشوید و چراغها روشن میشوند، یخچال کار میکند و موبایل شما در حال شارژ است. همه اینها مانند جادو به نظر میرسند، اما پشت این جادو، سه قهرمان خاموش و اغلب ناشناخته حضور دارند: سیم فاز، سیم نول و سیم ارت. این سه، مثل یک تیم فوتبال حرفهای هستند که هرکدام وظیفهای خاص دارند و اگر یکی جای دیگری بازی کند، نتیجه میتواند فاجعهبار باشد!
در این مقاله، نه تنها قرار است این سه سیم حیاتی را به شما معرفی کنیم، بلکه میخواهیم اسرار آنها را فاش کنیم: چرا رنگهای متفاوتی دارند؟ چگونه آنها را از هم تشخیص دهیم؟ و مهمتر از همه، چرا نادیده گرفتن هرکدام میتواند خطرناک باشد؟ پس با ما همراه باشید تا از رازهای پشت پریز برق دیوارتان پرده برداریم.
سیم فاز: قهرمان گمنام انتقال انرژی
بیایید با اصلیترین عضو این تیم شروع کنیم: سیم فاز. این سیم، همان “ستاره اصلی” سیستم برقرسانی است. وظیفهاش ساده اما حیاتی است: انتقال جریان برق از منبع (مثل ترانسформаور محله یا کنتور) به دست شما، یعنی به سوی تمام دستگاههای برقی خانه و محل کارتان.
ویژگیهای کلیدی سیم فاز:
- همیشه برقدار است: وقتی کلید برق روشن است، این سیم تحت ولتاژ (معمولاً ۲۲۰ ولت در سیستم تکفاز) قرار دارد. به همین دلیل، اصلیترین منبع خطر برقگرفتگی محسوب میشود.
- رنگش حرف میزند: در استاندارد رنگبندی ایران و بسیاری از کشورها، سیم فاز با رنگهای سیاه، قهوهای یا خاکستری مشخص میشود. اما یک نکته طلایی را همیشه به خاطر بسپارید: هرگز تنها به رنگ اکتفا نکنید! ممکن است در یک سیمکشی قدیمی یا غیراستاندارد، همه قوانین به هم ریخته باشند.
- در مرکز توجه است: در پریزهای دو شاخه معمولی، سیم فاز معمولاً به شاخه راست (وقتی درگاه پریز روبروی شماست و حرف “ف” یا علامت فاز رو ببینید) متصل میشود.
یک داستان کوتاه: یادتان باشد، سیم فاز مثل شیر آبی است که همیشه پر از آب تحت فشار است. اگر به اشتباه به آن دست بزنید، فشار آب (ولتاژ) میخواهد از بدن شما به عنوان مسیر جایگزین استفاده کند. این یعنی برقگرفتگی.
سیم نول: مسیر بازگشت؛ کاملکننده چرخه
حالا که برق از طریق فاز به دستگاه شما رسید، باید یک مسیر برای بازگشت به منبع هم وجود داشته باشد. اینجاست که نقش سیم نول (سیم خنثی) پررنگ میشود. سیم نول، مسیر برگشت جریان الکتریکی را فراهم میکند تا مدار الکتریکی کامل شود. بدون نول، جریانی برقرار نمیشود و لامپ شما روشن نخواهد شد.
ویژگیهای کلیدی سیم نول:
- در شرایط عادی بیخطر است: در یک سیستم ایدهآل و سالم، ولتاژ سیم نول نزدیک به صفر است. این یعنی لمس کردن آن (در حالی که سیستم سالم است) نباید باعث برقگرفتگی شود. اما باز هم احتیاط شرط عقل است!
- رنگ آبی، نماد آرامش: در استانداردها، رنگ آبی مختص سیم نول است. این رنگ آرام، نشاندهنده نقش بیحاشیه و تکمیلکننده این سیم است.
- او فقط مسیر را کامل میکند: نول برق تولید نمیکند، فقط راه بازگشت را هموار میسازد. مثل خیابانی یکطرفه که برق از فاز میآید و از نول برمیگردد.
یک نکته کاربردی: گاهی ممکن است برقدار بودن سیم نول را تجربه کنید! این معمولاً نشانهای از یک اتصال نادرست، بار نامتعادل در سیستم یا قطعی در مسیر اصلی نول است. در چنین حالتی، نول دیگر “خنثی” نیست و میتواند خطرناک باشد.
فصل ۳: سیم ارت: محافظ بدنگیر سیستم!
اگر فاز و نول، بازیکنان خط حمله و سازنده تیم باشند، سیم ارت (Earth) قطعاً دروازهبان و مدافع آخر تیم است. کار این سیم اصلاً انتقال برق عادی نیست. تنها مأموریتش نجات و محافظت است.
وظیفه اصلی سیم ارت چیست؟
فرض کنید داخل سشوار یا ماشین لباسشویی شما، به دلیل فرسودگی یا مشکل داخلی، سیم فاز به بدنه فلزی دستگاه اتصال پیدا کند. حالا کل بدنه دستگاه برقدار شده است. اگر شما آن را لمس کنید، جریان از طریق بدن شما به زمین میرود و دچار برقگرفتگی مرگبار میشوید.
اینجاست که سیم ارت وارد عمل میشود. این سیم مستقیماً از پریز به بدنه تمام دستگاههای برقی و از آنجا به یک میله عمیق در زمین (چاه ارت) متصل است. اگر فاز به بدنه اتصال پیدا کند، جریان زیادی فوراً از طریق این مسیر کممقاومت (سیم ارت) به زمین هدایت میشود. این کار دو نتیجه دارد:
۱. ولتاژ بدنه دستگاه را به شدت کاهش میدهد.
۲. باعث میشود فیوز یا محافظ جان (RCD) سریعاً مدار را قطع کند و جریان را کاملاً بیخطر نماید.
ویژگیهای کلیدی سیم ارت:
- رنگ هشداردهنده: رنگ سبز-زرد راهراه (یا سبز ساده در برخی استانداردهای قدیمی) نشاندهنده این سیم نجاتبخش است.
- فقط در مواقع بحران فعال میشود: در شرایط عادی، در سیم ارت هیچ جریانی عبور نمیکند.
- حیاتی اما اغلب فراموششده: متأسفانه در بسیاری از ساختمانهای قدیمی، سیستم ارتینگ وجود ندارد یا ناقص است. این یک نقطه ضعف بزرگ ایمنی محسوب میشود.
یک مثال ملموس: سیم ارت مثل کیسه هوا در خودرو است. امیدواریم هرگز به آن نیاز پیدا نکنیم، اما اگر تصادفی رخ داد، وجودش میتواند جان ما را نجات دهد.
راهنمای تشخیص: چطور این سه قلوها را از هم تشخیص دهیم؟
حالا که با نقش هرکدام آشنا شدیم، زمان آن رسیده که عملاً یاد بگیریم چطور آنها را از هم تشخیص دهیم. هشدار: این کار را تنها در صورت داشتن دانش و تجربه کافی و رعایت تمام نکات ایمنی انجام دهید.
روشهای مطمئن تشخیص:
۱. قهرمان تشخیص: مولتیمتر (آوومتر)
دقیقترین و حرفهایترین روش استفاده از مولتیمتر است.
* تشخیص فاز: حالت ولتاژ AC (V~) را انتخاب کنید. یک پراب را به سیم مشکوک و پراب دیگر را به یک نقطه زمین مطمئن (مثل لوله آب شهری فلزی) یا سیم نول شناخته شده وصل کنید. اگر ولتاژی نزدیک به ۲۲۰ ولت دیدید، آن سیم فاز است.
* بررسی نول و ارت: بین سیم نول و ارت، در شرایط ایدهآل باید ولتاژ نزدیک به صفر باشد. اگر ولتاژ قابل توجهی (مثلاً بیش از چند ولت) مشاهده کردید، نشان از مشکل در سیستم دارد.
۲. ابزار ساده و محبوب: فازمتر (دریل تستر)
این وسیله کوچک و ارزان، فقط یک کار را به خوبی انجام میدهد: تشخیص سیم فاز. نوک آن را داخل پریز یا به سیم میزنید. اگر چراغ درون آن روشن شد، آن سیم فاز است. به یاد داشته باشید فازمتر نول و ارت را تشخیص نمیدهد و برای تشخیص قطعی آن دو، نیاز به روشهای دیگر دارید.
۳. نگاه اول: رنگ سیمها
همانطور که گفتیم:
* فاز: سیاه، قهوهای، خاکستری
* نول: آبی
* ارت: سبز-زرد
یادآوری مهم: این روش مطلق نیست و باید حتماً با روشهای فنی (مولتیمتر) تأیید شود، مخصوصاً در سیمکشیهای قدیمی.
۴. موقعیت در پریز و سوکت:
در پریزهای استاندارد سهشاخه ایران و اروپا:
* سوراخ راست: فاز (با علامت L یا خط)
* سوراخ چپ: نول (با علامت N)
* سوراخ پایین یا بالا: ارت (با علامت ☰ یا EARTH)
احتیاط، شرط بقا: نکات طلایی ایمنی که جان شما را نجات میدهد
کار با برق شوخی نیست. رعایت این نکات نه توصیه، که واجب است:
۱. قطع کامل برق: قبل از هر کاری، فیوز مربوطه را در جعبه فیوز اصلی قطع کنید و با فازمتر از عدم وجود برق مطمئن شوید.
۲. استفاده از ابزار عایق: از پیچگوشتی و آچاری که دسته آنها کاملاً عایق باشد استفاده کنید.
۳. حضور محافظ جان (RCD): در تابلو برق منزل یا محل کار خود حتماً از کلید محافظ جان استفاده کنید. این وسیله در صورت نشتی جریان (مثلاً برقدار شدن بدنه دستگاه) در کسری از ثانیه برق را قطع میکند.
۴. عدم دخالت در امور تخصصی: سیمکشی ساختمان، تعمیرات تابلو برق و مشکلات پیچیده را به تکنسین برق مجاز بسپارید.
۵. بررسی دورهای: هر چند وقت یکبار پریزها، سیمهای وسایل برقی و سهشاخهها را از نظر شکستگی، ذوبشدگی یا فرسودگی بررسی کنید.
۶. احتیاط با نول: به یاد داشته باشید در شرایط خرابی سیستم، سیم نول هم میتواند برقدار شود. پس حتیالامکان با تصور بیخطر بودن، به آن دست نزنید.
نتیجهگیری: هماهنگی یک تیم برای زندگی مدرن
سیم فاز، نول و ارت، مثل سه دوست جدانشدنی هستند که با همکاری منظم، زندگی الکتریکی ما را ممکن و ایمن میسازند. فاز، انرژی میآورد؛ نول، مدار را کامل میکند و ارت، در سکوت از ما محافظت میکند. شناخت این سه، نه تنها دانشی تخصصی، بلکه سواد ایمنی برای هر فردی در عصر حاضر است.
با دانستن این اطلاعات، حالا شما میدانید که آن سه سیم داخل پریز دیوارتان چه داستان پر فراز و نشیبی دارند. پس در برخورد با برق، هوشیار، محتاط و آگاه باشید و یادتان باشد که احترام به این نیروی قدرتمند، اولین قدم برای استفاده ایمن از آن است.
