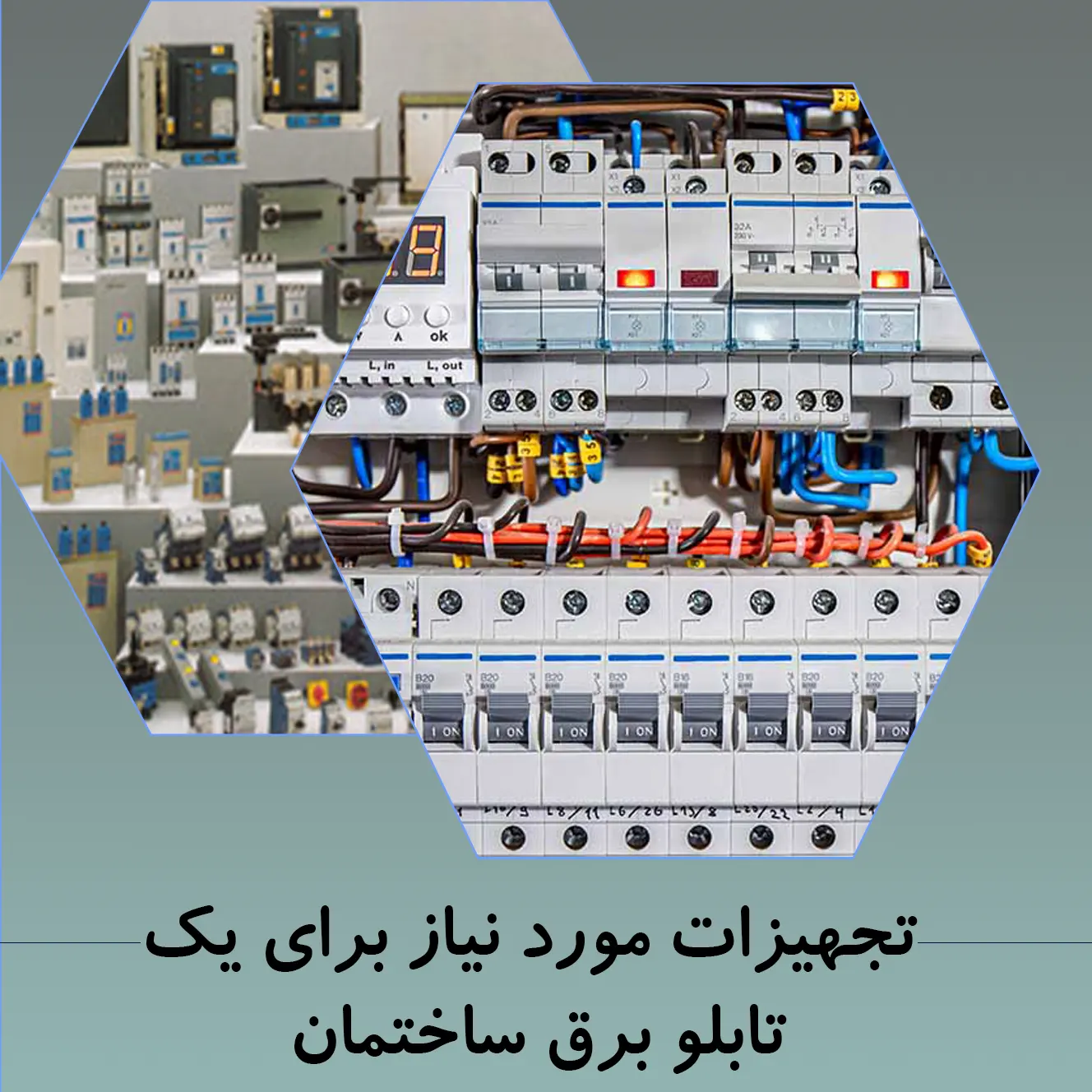

لیست کامل تجهیزات مورد نیاز برای یک تابلو برق ساختمان (آپارتمانی و ویلایی) + راهنمای انتخاب
اگر قصد ساخت یا بازسازی یک ساختمان را دارید، یکی از مهمترین بخشهایی که نباید از آن غافل شوید، تابلو برق ساختمان است.
شاید در نگاه اول فقط یک جعبه فلزی یا پلاستیکی به نظر برسد، اما در واقع مغز توزیع برق و قلب ایمنی ساختمان شماست.
انتخاب نادرست یا کموکاست بودن تجهیزات داخل تابلو برق میتواند باعث اتصالی، آتشسوزی، آسیب به لوازم برقی یا حتی برقگرفتگی شود.
در این مقاله کامل، قدم به قدم با لیست تمام تجهیزات مورد نیاز برای یک تابلو برق ساختمان استاندارد آشنا میشوید.
چه یک آپارتمان ۵۰ متری داشته باشید، چه یک ویلای سه طبقه، این راهنما به کارتان میآید.
تابلو برق ساختمان چیست و چه وظایفی دارد؟
تابلو برق ساختمان جعبهای است که تمام کلیدها، محافظها و اتصالات برق ساختمان در آن قرار میگیرد. این تابلو سه وظیفه اصلی دارد:
- توزیع ایمن برق بین تمام مسیرها (روشنایی، پریزها، کولر، ماشینلباسشویی و…)
- قطع خودکار جریان در هنگام خطا (اتصال کوتاه، جریان اضافه، نشت جریان)
- امکان قطع و وصل دستی هر مسیر بدون نیاز به قطع کل برق ساختمان
تصور کنید بدون تابلو برق مجبور باشید برای تعمیر یک پریز، کل برق ساختمان را از کنتور قطع کنید. ناخوشایند است، نه؟ به همین دلیل یک تابلو برق خوب طراحی شده، زندگی را آسانتر و ایمنتر میکند.
قبل از خرید تجهیزات، این ۳ نکته مهم را بررسی کنید
قبل از اینکه به سراغ لیست خرید بروید، باید پاسخ این سه سؤال را بدانید. در غیر این صورت یا تجهیزات اضافه میخرید یا چیزی را جا میاندازید.
تفاوت تابلو برق آپارتمانی و ویلایی
- آپارتمانی: معمولاً یک تابلو اصلی برای هر واحد + یک تابلو عمومی در راهپله یا موتورخانه.
- ویلایی: اغلب یک تابلو اصلی بزرگ شامل تمام مسیرها + احتمال تابلو مجزا برای حیاط، استخر یا آبنما.
تعداد طبقات و واحدها
هر واحد مسکونی حداقل به ۴ تا ۶ کلید مینیاتوری مجزا نیاز دارد (روشنایی، پریز، آشپزخانه، کولر، آبگرمکن). هرچه تعداد اتاقها بیشتر باشد، تعداد کلیدها بیشتر میشود.
تک فاز یا سه فاز بودن ورودی برق
- تک فاز (۲۲۰ ولت): برای آپارتمانهای کوچک و ویلای معمولی
- سه فاز (۳۸۰ ولت): برای ساختمانهایی با آسانسور، پمپهای بزرگ، جکوزی یا وسایل صنعتی
💡 نکته: اگر مطمئن نیستید، به قبض برق یا کنتور نگاه کنید. کنتور سه فاز بزرگتر است و ۴ سیم (سه فاز + نول) وارد آن میشود.
لیست اصلی تجهیزات داخل یک تابلو برق ساختمان
در این بخش لیست کامل را به صورت دستهبندی و کاربردی میخوانید.
1. جعبه و محفظه تابلو برق (انکلوژر)
جعبه مناسب اولین و مهمترین انتخاب است.
- نوع نصب: روکار (روی دیوار) یا توکار (داخل دیوار) – توکار زیباتر است اما به دیوار ضخامت نیاز دارد.
- جنس: فلزی (ضد حریق و محکمتر) یا پلاستیکی (سبک و ارزان)
- درجه حفاظت (IP): حداقل IP40 برای داخل ساختمان، برای زیرزمین یا فضای مرطوب IP55 یا بالاتر.
✅ پیشنهاد: برای آپارتمان، جعبه توکار پلاستیکی با IP40 کافی است. برای موتورخانه یا حیاط، حتماً فلزی با IP55.
2. کلیدهای اصلی و فرعی
اینها قلب تابلو برق هستند.
- کلید مینیاتوری (MCB): برای حفاظت هر مسیر در برابر اتصال کوتاه و اضافه جریان.
- تک پل (برای روشنایی و پریز معمولی)
- دو پل (برای وسایل ۲۲۰ ولت با مصرف بالا مثل کولر گازی)
- سه پل (برای وسایل سه فاز)
- کلید محافظ جان (RCD یا محافظ جان): جان شما را نجات میدهد. در صورت نشت جریان به بدنه یا بدن انسان، در کسری از ثانیه برق را قطع میکند.
- حداقل یک عدد ۳۰ میلیآمپر برای کل ساختمان اجباری است (طبق استاندارد).
- کلید ترکیبی (RCBO): هم مینیاتوری است هم محافظ جان. فضای کمتری اشغال میکند ولی قیمت بالاتری دارد.
- کلید اصلی جعبهدار (ایزولاتور یا TPN): کلیدی که کل برق تابلو را قطع میکند. معمولاً قبل از کنتور یا داخل تابله.
✅ مثال واقعی: برای یک آپارتمان ۷۰ متری تک فاز:
- ۱ عدد کلید اصلی ۴۰ آمپر (دو پل)
- ۱ عدد محافظ جان ۴۰ آمپر، ۳۰ میلیآمپر
- ۶ عدد مینیاتوری ۱۶ آمپر (برای پریزها)
- ۳ عدد مینیاتوری ۱۰ آمپر (برای روشنایی)
- ۱ عدد مینیاتوری ۲۰ آمپر (برای کولر یا آبگرمکن)
3. تجهیزات حفاظتی و کنترلی پیشرفته
برای ساختمانهای بزرگتر یا مجهزتر.
- کلید محافظ موتور (MPCB): برای پمپ آب، آسانسور، فن کوئل – از موتور در برابر اضافه بار و قفل شدن محافظت میکند.
- رله کنترل فاز: در ورودی سه فاز، اگر یکی از فازها قطع یا ولتاژش نامتعادل شود، برق را قطع میکند تا موتورها نسوزند.
- رله فرکانس و ولتاژ: برای حفاظت از تجهیزات حساس مثل یخچالهای ساید، پیسی و تجهیزات پزشکی.
4. تجهیزات جانبی و اتصالات
این قطعات کوچک اما حیاتی هستند.
- شینه (باسبار) مسی: برای توزیع فاز و نول بین کلیدها. کیفیت شینه از جوش و اتصال سیمی خیلی بهتر است.
- ترمینال و بلوک اتصال: برای دسته کردن سیمهای نول و ارت. حداقل یک ترمینال ۱۲ حالته لازم است.
- ریل استاندارد (ریل DIN): تمام کلیدها روی این ریل نصب میشوند. جعبه معمولاً همراه ریل است، اما اگرنه، یک ریل ۳۵ میلیمتری بخرید.
- برچسب و تابلوخوان: برای هر کلید بنویسید «روشنایی پذیرایی»، «پریز آشپزخانه» و غیره. این کار بعداً از هزاران مشکل جلوگیری میکند.
5. تجهیزات اندازهگیری و نمایش (اختیاری اما مفید)
اگر دوست دارید بدانید چه مقدار ولتاژ یا جریان مصرف میکنید.
- ولتمتر آنالوگ یا دیجیتال: نشان میدهد ولتاژ ورودی پایدار است یا نه.
- آمپرمتر با ترانس جریان: برای اندازهگیری جریان کل ساختمان.
- چراغ نشانگر: سبز (برق وصل)، قرمز (برق قطع) – مخصوص تابلوهای صنعتی و بزرگ.
تجهیزات خاص برای ساختمانهای بزرگ یا مدرن
اگر ساختمان شما امکانات ویژه دارد، این تجهیزات را هم اضافه کنید.
- کنتاکتور + تایمر: برای روشن و خاموش شدن خودکار روشنایی حیاط، پلهها یا پارکینگ در ساعت مشخص.
- رله فتوولتائیک (فتوسل): روشنایی حیاط را با غروب خورشید روشن و با طلوع خاموش میکند.
- سرج ارستر (محافظ صاعقه): در مناطق رعد و برقخیز، مانع از عبور موج صاعقه به وسایل داخلی میشود.
- ماژول هوشمند (IoT): به شما امکان میدهد با موبایل، هر کلیدی را از راه دور قطع یا وصل کنید. برای خانههای لوکس عالی است.
چگونه تعداد و آمپر تجهیزات را محاسبه کنیم؟ (مثال عملی)
برای اینکه کاربردی ببینیم، یک مثال ساده میزنیم.
فرض: یک آپارتمان ۸۰ متری، تک فاز، با وسایل زیر:
- ۱۰ عدد لامپ LED (هرکدام ۱۰ وات) = مجموع ۱۰۰ وات → آمپر ≈ ۰.۵ آمپر → کافی است مینیاتوری ۶ یا ۱۰ آمپر
- ۱۲ عدد پریز معمولی (تلویزیون، شارژر، لامپ) → حداکثر جریان هر پریز ۱۶ آمپر → دو مسیر مجزا با مینیاتوری ۱۶ آمپر
- کولر گازی ۱۸۰۰۰ بیتییو (۲۲۰ ولت) → جریان حدود ۸ آمپر → مینیاتوری ۲۰ آمپر
- ماشین لباسشویی + مایکروویو همزمان → حداکثر ۱۵ آمپر → یک مینیاتوری ۲۰ آمپر مجزا
جمع کل جریان: حدود ۴۰ آمپر → کلید اصلی ۴۰ آمپر مناسب است.
قانون سرانگشتی: مجموع جریان همه مینیاتوریها را حساب کن، کلید اصلی را حدود ۸۰٪ آن انتخاب کن.
H2: جدول خلاصه: یک برگه چکلیست برای خرید
| تجهیزات | تعداد تقریبی (آپارتمان معمولی) | وظیفه اصلی | نکته مهم |
| جعبه فلزی یا پلاستیکی ۱۲-۱۸ حالته | ۱ عدد | نگهداری تجهیزات | توکار یا روکار متناسب با دیوار |
| کلید اصلی جعبهدار (ایزولاتور) | ۱ عدد | قطع کل برق ساختمان | جریان حداقل ۴۰ آمپر |
| کلید محافظ جان (RCD) | ۱ عدد | جلوگیری از برقگرفتگی | حتماً ۳۰ میلیآمپر |
| مینیاتوری ۱۰ آمپر | ۳-۴ عدد | روشنایی | تک پل |
| مینیاتوری ۱۶ آمپر | ۵-۷ عدد | پریزهای عمومی | تک پل |
| مینیاتوری ۲۰ آمپر | ۲-۳ عدد | وسایل پرمصرف (کولر، آبگرمکن) | دو پل برای ۲۲۰ ولت |
| ریل DIN | ۱ عدد (معمولاً همراه جعبه) | نصب کلیدها | طول برابر عرض جعبه |
| شینه مسی | ۲ عدد (فاز و نول) | توزیع برق | با روکش عایق |
| ترمینال نول و ارت | ۲ عدد | اتصال سیمهای خنثی و زمین | حداقل ۱۲ ترمینال |
| برچسب شناسایی | ۱ بسته | مشخص کردن هر کلید | حتماً ضدآب باشد |
اشتباه رایج در خرید و نصب تابلو برق ساختمان
۱. کم گذاشتن تعداد کلیدهای مینیاتوری
خیلی از افراد فقط ۴-۵ کلید در نظر میگیرند. بعداً که پریز جدید اضافه میشود، مجبور میشوند دو اتاق را روی یک کلید بیاندازند و مدام میپرد.
✅ راهکار: همیشه ۳۰٪ بیشتر از نیاز فعلی، جای خالی در جعبه در نظر بگیرید (استفاده از جعبه ۱۸ حالته به جای ۱۲ حالته).
۲. فراموش کردن کلید محافظ جان
باور کنید هنوز هم دیده میشود که ساختمانهای نوساز بدون محافظ جان ساخته میشوند. این یک فاجعه است. محافظ جان را جزو تجهیزات اجباری بدانید، نه لوکس.
۳. استفاده از جعبه فلزی بدون ارت مناسب
جعبه فلزی اگر به درستی ارت نشود، خودش تبدیل به خطر برقگرفتگی میشود. حتماً یک سیم سبززرد (سیم ارت) از ترمینال داخل جعبه به چاه ارت ساختمان بکشید.
سوالات متداول کاربران
آیا تابلو برق ساختمان باید حتماً قفل داشته باشد؟
اگر دسترسی کودکان یا افراد غیرمجاز به آن وجود دارد، بله. یک قفل ساده روی جعبه از دستکاری تصادفی جلوگیری میکند.
تفاوت کلید مینیاتوری C و D چیست؟
- نوع C: برای مصارف خانگی و معمولی (روشنایی، پریز، کولر)
- نوع D: برای موتورها و وسایل با جریان راهاندازی بالا (آسانسور، پمپ بزرگ)
در ساختمان مسکونی معمولی، نوع C کافی است.
چند درصد هزینه برق ساختمان را تجهیزات تابلو تشکیل میدهد؟
بسته به کیفیت، معمولاً بین ۱ تا ۳ درصد هزینه کل برقکشی ساختمان. اما یک اشتباه در انتخاب محافظ جان میتواند جان انسان را به خطر بیندازد. پس به صرفهجویی در این بخش فکر نکنید.
نتیجهگیری
یک تابلو برق ساختمان استاندارد، از جعبه مناسب شروع میشود، با کلید مینیاتوری و محافظ جان ادامه مییابد و با شینه، ترمینال و برچسبزدن به پایان میرسد. فراموش نکنید:
- محافظ جان ۳۰ میلیآمپر را هیچوقت حذف نکنید.
- جعبه را بزرگتر از نیاز فعلی بخرید.
- همیشه از یک برقکار مجرب برای طراحی و نصب کمک بگیرید.
