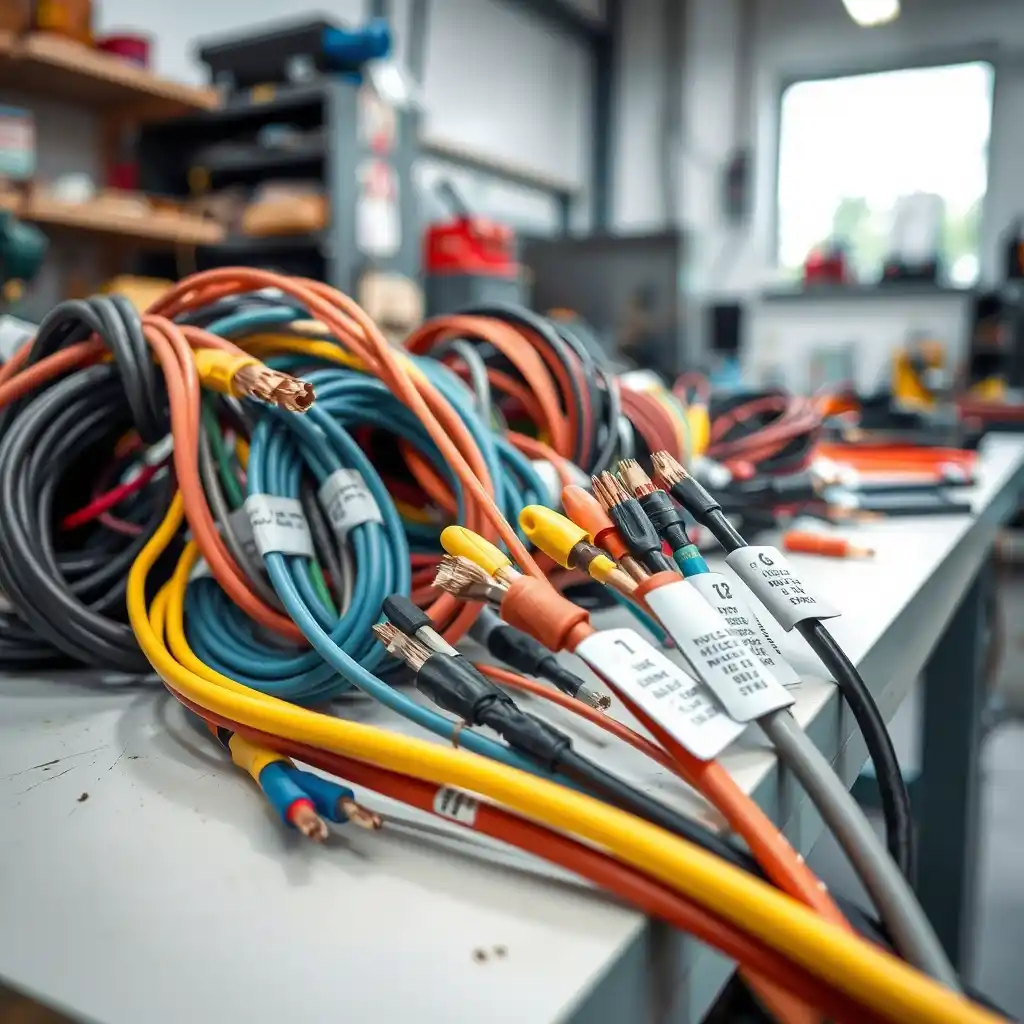

بررسی انواع سایز سیم و کابل برق + جدول سایزبندی استاندارد سیم و کابل
مقدمه‌ای بر اهمیت انتخاب سایز مناسب سیم و کابل برق
انتخاب سایز مناسب سیم و کابل برق یکی از عوامل کلیدی در طراحی و اجرای سیستم‌های برقی است. سایز سیم و کابل تأثیر مستقیم بر کارایی، ایمنی و طول عمر سیستم‌های الکتریکی دارد. استفاده از سیم و کابل با سایز نامناسب میتواند منجر به مشکلات جدی از جمله افزایش دما، افت ولتاژ، و حتی آتشسوزی شود.
در این راستا، درک اصول اولیه سایزبندی سیم و کابل و تأثیر آن بر عملکرد سیستم‌های برقی ضروری است. سایز سیم و کابل به عواملی مانند جریان الکتریکی، طول مسیر، و نوع کاربرد بستگی دارد. به عنوان مثال، در پروژههای صنعتی و تجاری، انتخاب سایز مناسب میتواند به بهینه‌سازی مصرف انرژی و کاهش هزینههای عملیاتی کمک کند.
علاوه بر این، رعایت استانداردهای بین‌المللی و ملی در انتخاب سایز سیم و کابل، نه تنها ایمنی سیستم را تضمین می‌کند، بلکه به افزایش کارایی و کاهش خطرات ناشی از نواقص الکتریکی نیز کمک می‌کند. در ادامه، به بررسی انواع سایزهای سیم و کابل و جدول سایزبندی استاندارد خواهیم پرداخت تا به شما در انتخاب صحیح کمک کنیم
انواع سیم و کابل برق: یک راهنمای جامع
سیم و کابل برق از اجزای اساسی هر سیستم الکتریکی هستند و انتخاب نوع مناسب آن‌ها میتواند تأثیر زیادی بر عملکرد و ایمنی سیستم داشته باشد. در این بخش، به بررسی انواع مختلف سیم و کابل برق و ویژگیهای هر یک می‌پردازیم.
سیمهای مفتولی (Solid Wires)
- تعریف: این نوع سیم‌ها از یک هسته جامد تشکیل شده‌اند و معمولاً برای نصبهای ثابت استفاده می‌شوند.
- ویژگی‌ها:
- مقاومت بالا در برابر کشش
- مناسب برای محیطهای خشک و داخلی
- قابلیت انتقال جریان بالا
سیمهای افشان (Stranded Wires)
- تعریف: این سیم‌ها از چندین رشته نازک تشکیل شده‌اند و انعطاف‌پذیری بیشتری دارند.
- ویژگی‌ها:
- مناسب برای نصبهای متحرک و قابل انعطاف
- مقاومت کمتر در برابر کشش نسبت به سیمهای مفتولی
- مناسب برای استفاده در محیطهای صنعتی و ماشین‌آلات
کابلهای برق (Power Cables)
- تعریف: کابلها معمولاً شامل چندین هسته سیمی هستند که به هم پیچیده شده‌اند و برای انتقال برق در فواصل طولانی استفاده می‌شوند.
- ویژگی‌ها:
- عایق‌بندی مناسب برای جلوگیری از نشت برق
- قابلیت انتقال جریان بالا
- مناسب برای استفاده در پروژههای بزرگ و صنعتی
کابلهای کنترل (Control Cables)
- تعریف: این کابلها برای کنترل و انتقال سیگنال‌های الکتریکی در سیستم‌های اتوماسیون و کنترل استفاده می‌شوند.
- ویژگی‌ها:
- عایق‌بندی مناسب برای جلوگیری از تداخل الکتریکی
- طراحی شده برای انتقال سیگنال‌های کم‌جریان
کابلهای شبکه (Data Cables)
- تعریف: این کابلها برای انتقال داده‌ها و اطلاعات در شبکه‌های کامپیوتری و ارتباطی استفاده می‌شوند.
- ویژگی‌ها:
- شامل کابلهای اترنت و فیبر نوری
- طراحی شده برای سرعت و کیفیت بالای انتقال داده
کابلهای مقاوم در برابر آتش (Fire-Resistant Cables)
- تعریف: این کابلها به گونه‌ای طراحی شده‌اند که در برابر حرارت و آتش مقاوم باشند.
- ویژگی‌ها:
- مناسب برای استفاده در ساختمان‌ها و محیطهای صنعتی
- کاهش خطرات ناشی از آتشسوزی
انتخاب نوع مناسب سیم و کابل برق بستگی به نیازهای خاص پروژه و شرایط محیطی دارد.
درک ویژگی‌ها و کاربردهای هر نوع سیم و کابل میتواند به شما در انتخاب صحیح و بهینه کمک کند.
با توجه به این اطلاعات، می‌توانید تصمیمات بهتری در زمینه نصب و استفاده از سیستم‌های الکتریکی خود بگیرید.
چرا سایز سیم و کابل برق مهم است؟
انتخاب سایز مناسب سیم و کابل برق یکی از عوامل کلیدی در طراحی و اجرای سیستم‌های الکتریکی است. در این بخش، به بررسی دلایل اهمیت سایز سیم و کابل برق می‌پردازیم:
1. ایمنی
- جلوگیری از حرارت بیش از حد: سایز نامناسب سیم میتواند منجر به افزایش دما و در نتیجه خطر آتشسوزی شود. سیمهای کوچک‌تر از حد نیاز نمی‌توانند جریان الکتریکی را به درستی منتقل کنند و این امر باعث گرم شدن آن‌ها میشود.
- کاهش خطرات الکتریکی: انتخاب سایز مناسب میتواند از نشت برق و خطرات ناشی از آن جلوگیری کند.
2. کارایی
- انتقال بهینه جریان: سایز سیم و کابل تأثیر مستقیم بر توانایی آن‌ها در انتقال جریان الکتریکی دارد. سیمهای بزرگتر می‌توانند جریان بیشتری را بدون افت ولتاژ منتقل کنند.
- کاهش افت ولتاژ: استفاده از سیمهای با سایز مناسب میتواند افت ولتاژ را کاهش دهد و به عملکرد بهتر دستگاه‌ها کمک کند.
3. طول عمر سیستم
- کاهش آسیب به تجهیزات: سایز مناسب سیم و کابل میتواند به کاهش آسیب به تجهیزات الکتریکی کمک کند. سیمهای کوچک‌تر از حد نیاز ممکن است باعث ایجاد نوسانات و آسیب به دستگاه‌ها شوند.
- پیشگیری از خرابی: انتخاب سایز مناسب میتواند به افزایش طول عمر سیستم‌های الکتریکی و کاهش هزینههای تعمیر و نگهداری کمک کند.
4. رعایت استانداردها
- مطابقت با مقررات: بسیاری از کشورها و سازمان‌ها استانداردهای خاصی برای سایز سیم و کابل برق دارند. رعایت این استانداردها نه تنها ایمنی را تضمین می‌کند بلکه به جلوگیری از مشکلات قانونی نیز کمک می‌کند.
5. صرفه‌جویی در هزینه
- کاهش هزینههای انرژی: استفاده از سایز مناسب میتواند به کاهش هزینههای انرژی کمک کند، زیرا افت ولتاژ کمتر به معنای مصرف انرژی کمتر است.
- کاهش هزینههای تعمیر و نگهداری: با انتخاب سایز مناسب، احتمال خرابی و نیاز به تعمیرات کاهش می‌یابد که در نتیجه هزینههای کلی را کاهش میدهد.
انتخاب سایز مناسب سیم و کابل برق نه تنها به ایمنی و کارایی سیستم‌های الکتریکی کمک می‌کند، بلکه میتواند تأثیرات مثبت زیادی بر هزینه‌ها و طول عمر تجهیزات داشته باشد. بنابراین، توجه به این نکته در هر پروژه الکتریکی ضروری است
معرفی سایزهای مختلف سیم و کابل برق
سایز سیم و کابل برق به قطر هسته آن‌ها و همچنین ظرفیت انتقال جریان آن‌ها اشاره دارد. انتخاب سایز مناسب برای هر کاربرد خاص بسیار مهم است. در این بخش، به معرفی سایزهای مختلف سیم و کابل برق و کاربردهای آن‌ها می‌پردازیم.
1. سیمهای مفتولی (Solid Wires)
- سایزهای رایج: 0.5 میلیمتر تا 10 میلیمتر
- کاربرد: معمولاً در نصبهای ثابت مانند سیمکشی داخلی ساختمان‌ها و تابلوهای برق استفاده میشود.
2. سیمهای افشان (Stranded Wires)
- سایزهای رایج: 0.5 میلیمتر تا 16 میلیمتر
- کاربرد: مناسب برای نصبهای متحرک و قابل انعطاف، مانند دستگاه‌های الکتریکی و ماشین‌آلات.
3. کابلهای برق (Power Cables)
- سایزهای رایج: 1.5 میلیمتر تا 400 میلیمتر
- کاربرد: برای انتقال برق در فواصل طولانی و در پروژههای بزرگ صنعتی و تجاری استفاده میشود. سایزهای بزرگتر معمولاً برای انتقال بارهای سنگین و در شرایط خاص طراحی شده‌اند.
4. کابلهای کنترل (Control Cables)
- سایزهای رایج: 0.5 میلیمتر تا 6 میلیمتر
- کاربرد: برای کنترل و انتقال سیگنال‌های الکتریکی در سیستم‌های اتوماسیون و کنترل استفاده میشود.
5. کابلهای شبکه (Data Cables)
- سایزهای رایج: 0.2 میلیمتر تا 1 میلیمتر (برای کابلهای اترنت) و فیبر نوری
- کاربرد: برای انتقال داده‌ها و اطلاعات در شبکه‌های کامپیوتری و ارتباطی استفاده میشود.
6. کابلهای مقاوم در برابر آتش (Fire-Resistant Cables)
- سایزهای رایج: 1.5 میلیمتر تا 25 میلیمتر
- کاربرد: مناسب برای استفاده در ساختمان‌ها و محیطهای صنعتی که نیاز به ایمنی بیشتری دارند.
انتخاب سایز مناسب سیم و کابل برق بستگی به نوع کاربرد و شرایط محیطی دارد. درک سایزهای مختلف و ویژگیهای آن‌ها میتواند به شما در انتخاب صحیح و بهینه کمک کند و از مشکلات احتمالی در آینده جلوگیری نماید
جدول سایزبندی استاندارد سیم و کابل: همه چیز در یک نگاه
در این جدول، سایزبندی استاندارد سیم و کابلهای برق به همراه کاربردهای متداول آن‌ها ارائه شده است. این اطلاعات میتواند به شما در انتخاب صحیح سایز مناسب برای پروژههای مختلف کمک کند.
| نوع سیم/کابل | سایز (میلیمتر) | حداکثر جریان (آمپر) | کاربرد |
|---|---|---|---|
| سیم مفتولی | 0.5 | 6 | نصبهای ثابت |
| 0.75 | 10 | نصبهای ثابت | |
| 1.0 | 13 | نصبهای ثابت | |
| 1.5 | 18 | نصبهای ثابت | |
| 2.5 | 24 | نصبهای ثابت | |
| 4.0 | 32 | نصبهای ثابت | |
| 6.0 | 40 | نصبهای ثابت | |
| 10.0 | 63 | نصبهای ثابت | |
| سیم افشان | 0.5 | 6 | نصبهای متحرک |
| 0.75 | 10 | نصبهای متحرک | |
| 1.0 | 13 | نصبهای متحرک | |
| 1.5 | 18 | نصبهای متحرک | |
| 2.5 | 24 | نصبهای متحرک | |
| 4.0 | 32 | نصبهای متحرک | |
| 6.0 | 40 | نصبهای متحرک | |
| 10.0 | 63 | نصبهای متحرک | |
| کابل برق | 1.5 | 18 | انتقال برق در فواصل طولانی |
| 2.5 | 24 | انتقال برق در فواصل طولانی | |
| 4.0 | 32 | انتقال برق در فواصل طولانی | |
| 6.0 | 40 | انتقال برق در فواصل طولانی | |
| 10.0 | 63 | انتقال برق در فواصل طولانی | |
| 16.0 | 80 | انتقال برق در فواصل طولانی | |
| 25.0 | 100 | انتقال برق در فواصل طولانی | |
| 35.0 | 125 | انتقال برق در فواصل طولانی | |
| 50.0 | 160 | انتقال برق در فواصل طولانی | |
| 70.0 | 200 | انتقال برق در فواصل طولانی | |
| 95.0 | 250 | انتقال برق در فواصل طولانی | |
| 120.0 | 300 | انتقال برق در فواصل طولانی | |
| 150.0 | 350 | انتقال برق در فواصل طولانی | |
| 185.0 | 400 | انتقال برق در فواصل طولانی | |
| کابل کنترل | 0.5 | 6 | کنترل و انتقال سیگنال |
| 1.0 | 13 | کنترل و انتقال سیگنال | |
| 1.5 | 18 | کنترل و انتقال سیگنال | |
| 2.5 | 24 | کنترل و انتقال سیگنال | |
| کابل شبکه | 0.2 | 1 | انتقال داده‌ها |
| 0.5 | 6 | انتقال داده‌ها | |
| کابل مقاوم در برابر آتش | 1.5 | 18 | استفاده در محیطهای ایمن |
| 2.5 | 24 | استفاده در محیطهای ایمن | |
| 4.0 | 32 | استفاده در محیطهای ایمن |
این جدول به شما کمک می‌کند تا با سایزبندی استاندارد سیم و کابلهای برق آشنا شوید و بتوانید انتخاب‌های بهتری برای پروژههای خود داشته باشید. توجه به حداکثر جریان مجاز و کاربردهای هر نوع سیم و کابل میتواند به ایمنی و کارایی سیستم‌های الکتریکی شما کمک کند
محاسبه بار الکتریکی
- تعیین حداکثر بار: قبل از انتخاب سایز سیم، حداکثر بار الکتریکی که سیم باید تحمل کند را محاسبه کنید. این بار معمولاً بر اساس توان (وات) و ولتاژ (ولت) محاسبه میشود.
- استفاده از فرمول: برای محاسبه جریان (آمپر) می‌توانید از فرمول استفاده کنید، که در آن جریان، توان و ولتاژ است
طول مسیر
- تأثیر طول بر افت ولتاژ: هر چه طول سیم بیشتر باشد، افت ولتاژ نیز افزایش می‌یابد. برای فواصل طولانی، ممکن است نیاز به انتخاب سایز بزرگتر برای کاهش افت ولتاژ باشد.
- محاسبه افت ولتاژ: افت ولتاژ را با توجه به طول سیم و جریان عبوری محاسبه کنید و اطمینان حاصل کنید که در محدوده مجاز قرار دارد
نوع کاربرد
- محیط نصب: نوع محیط (داخلی، خارجی، صنعتی یا مسکونی) میتواند بر انتخاب سایز سیم تأثیر بگذارد. برای محیطهای صنعتی، ممکن است نیاز به سیمهای مقاوم‌تر و با سایز بزرگتر باشد.
- نوع بار: بارهای مقاومتی، القایی و خازنی هر کدام نیاز به سایزهای متفاوتی دارند. بارهای القایی معمولاً به سایز بزرگ‌تری نیاز دارند
استانداردها و مقررات
- رعایت استانداردها: اطمینان حاصل کنید که سایز انتخابی با استانداردهای ملی و بین‌المللی مطابقت دارد. این استانداردها معمولاً شامل حداکثر جریان مجاز و الزامات ایمنی هستند.
- مشاوره با متخصص: در صورت عدم اطمینان، مشاوره با یک مهندس برق یا متخصص میتواند به شما در انتخاب صحیح کمک کند
عوامل محیطی
- دمای محیط: دما میتواند بر عملکرد سیم تأثیر بگذارد. در محیطهای گرم، ممکن است نیاز به انتخاب سایز بزرگتر باشد.
- رطوبت و شرایط جوی: در محیطهای مرطوب یا در معرض آب، از سیم‌ها و کابلهای با عایق مناسب استفاده کنید
هزینه‌ها
- مقایسه هزینه‌ها: هزینههای اولیه و هزینههای بلندمدت (مانند هزینههای انرژی و تعمیر و نگهداری) را در نظر بگیرید. انتخاب سایز مناسب میتواند به صرفه‌جویی در هزینه‌ها کمک کند.
- تعادل بین کیفیت و قیمت: از سیم‌ها و کابلهای با کیفیت استفاده کنید، حتی اگر هزینه بیشتری داشته باشند، زیرا این امر میتواند به کاهش هزینههای تعمیر و نگهداری در آینده کمک کند
تأثیر سایز سیم بر کارایی و ایمنی سیستم‌های برقی
انتخاب سایز مناسب سیم و کابل برق تأثیر مستقیم بر کارایی و ایمنی سیستم‌های الکتریکی دارد. در این بخش، به بررسی این تأثیرات می‌پردازیم:
1. کارایی سیستم‌های برقی
- انتقال بهینه جریان: سایز مناسب سیم باعث میشود که جریان الکتریکی به طور مؤثر و بدون افت ولتاژ قابل توجهی منتقل شود. این امر به بهبود کارایی دستگاه‌ها و تجهیزات الکتریکی کمک می‌کند.
- کاهش افت ولتاژ: استفاده از سیمهای با سایز مناسب میتواند افت ولتاژ را کاهش دهد. افت ولتاژ زیاد میتواند منجر به عملکرد نامناسب دستگاه‌ها و کاهش عمر آن‌ها شود.
- کاهش تلفات انرژی: سایز بزرگتر سیم‌ها معمولاً تلفات انرژی کمتری دارند. این امر به کاهش هزینههای انرژی و بهبود بهره‌وری سیستم کمک می‌کند.
2. ایمنی سیستم‌های برقی
- جلوگیری از حرارت بیش از حد: سیمهای کوچک‌تر از حد نیاز نمی‌توانند جریان الکتریکی را به درستی منتقل کنند و این امر میتواند منجر به گرم شدن بیش از حد و در نهایت آتشسوزی شود. انتخاب سایز مناسب میتواند از این خطر جلوگیری کند.
- کاهش خطرات الکتریکی: سایز مناسب سیم و کابل میتواند به کاهش خطرات ناشی از نشت برق و شوک الکتریکی کمک کند. سیمهای با عایق مناسب و سایز صحیح، ایمنی بیشتری را فراهم میکنند.
- پیشگیری از خرابی تجهیزات: استفاده از سایز مناسب میتواند به کاهش آسیب به تجهیزات الکتریکی کمک کند. سیمهای نامناسب ممکن است باعث نوسانات و آسیب به دستگاه‌ها شوند.
3. عمر مفید سیستم
- کاهش نیاز به تعمیر و نگهداری: انتخاب سایز مناسب سیم و کابل میتواند به افزایش عمر مفید سیستم‌های الکتریکی و کاهش نیاز به تعمیر و نگهداری کمک کند. این امر به صرفه‌جویی در هزینه‌ها و زمان کمک می‌کند.
- پیشگیری از خرابی‌های ناگهانی: سایز مناسب میتواند به جلوگیری از خرابی‌های ناگهانی و هزینههای ناشی از آن‌ها کمک کند. این امر به ویژه در سیستم‌های صنعتی و تجاری اهمیت دارد.
سایز سیم و کابل برق تأثیرات قابل توجهی بر کارایی و ایمنی سیستم‌های الکتریکی دارد. انتخاب صحیح سایز میتواند به بهبود عملکرد، کاهش هزینه‌ها و افزایش ایمنی کمک کند. بنابراین، توجه به این نکته در هر پروژه الکتریکی ضروری است
سایزهای رایج سیم و کابل برق: چه زمانی از کدام استفاده کنیم؟
انتخاب سایز مناسب سیم و کابل برق بستگی به نوع کاربرد، بار الکتریکی و شرایط محیطی دارد. در این بخش، به بررسی سایزهای رایج سیم و کابل برق و زمان‌های مناسب استفاده از هر یک می‌پردازیم.
1. سیمهای مفتولی (Solid Wires)
- سایزهای رایج: 0.5 تا 10 میلیمتر
- زمان استفاده:
- نصبهای ثابت: این نوع سیم‌ها برای نصبهای ثابت در ساختمان‌ها و تابلوهای برق مناسب هستند.
- محیطهای خشک: در محیطهای داخلی و خشک که نیاز به انعطاف‌پذیری کمتری وجود دارد، استفاده از سیمهای مفتولی توصیه میشود.
2. سیمهای افشان (Stranded Wires)
- سایزهای رایج: 0.5 تا 16 میلیمتر
- زمان استفاده:
- نصبهای متحرک: این نوع سیم‌ها برای نصبهای متحرک و قابل انعطاف، مانند دستگاه‌های الکتریکی و ماشین‌آلات، مناسب هستند.
- محیطهای صنعتی: در محیطهای صنعتی که نیاز به انعطاف‌پذیری بیشتری وجود دارد، استفاده از سیمهای افشان توصیه میشود.
3. کابلهای برق (Power Cables)
- سایزهای رایج: 1.5 تا 400 میلیمتر
- زمان استفاده:
- انتقال برق در فواصل طولانی: برای پروژههای بزرگ صنعتی و تجاری که نیاز به انتقال برق در فواصل طولانی دارند، از کابلهای برق با سایز بزرگتر استفاده میشود.
- بارهای سنگین: در مواردی که بار الکتریکی سنگین است، انتخاب سایز بزرگتر ضروری است.
4. کابلهای کنترل (Control Cables)
- سایزهای رایج: 0.5 تا 6 میلیمتر
- زمان استفاده:
- سیستم‌های اتوماسیون: این کابلها برای کنترل و انتقال سیگنال‌های الکتریکی در سیستم‌های اتوماسیون و کنترل استفاده می‌شوند.
- سیگنال‌های کم‌جریان: در مواردی که سیگنال‌های کم‌جریان مورد نیاز است، از کابلهای کنترل استفاده میشود.
5. کابلهای شبکه (Data Cables)
- سایزهای رایج: 0.2 تا 1 میلیمتر (برای کابلهای اترنت) و فیبر نوری
- زمان استفاده:
- انتقال داده‌ها: این کابلها برای انتقال داده‌ها و اطلاعات در شبکه‌های کامپیوتری و ارتباطی استفاده می‌شوند.
- سرعت بالا: در مواردی که نیاز به سرعت بالا و کیفیت انتقال داده وجود دارد، از کابلهای شبکه استفاده میشود.
6. کابلهای مقاوم در برابر آتش (Fire-Resistant Cables)
- سایزهای رایج: 1.5 تا 25 میلیمتر
- زمان استفاده:
- محیطهای ایمن: این کابلها برای استفاده در ساختمان‌ها و محیطهای صنعتی که نیاز به ایمنی بیشتری دارند، مناسب هستند.
- محیطهای پرخطر: در مواردی که خطر آتشسوزی وجود دارد، استفاده از کابلهای مقاوم در برابر آتش توصیه میشود.
انتخاب سایز مناسب سیم و کابل برق بستگی به نوع کاربرد و شرایط محیطی دارد. با توجه به اطلاعات فوق، می‌توانید تصمیمات بهتری در زمینه نصب و استفاده از سیستم‌های الکتریکی خود بگیرید و از ایمنی و کارایی بالای آن‌ها اطمینان حاصل کنید
راهنمای انتخاب سایز مناسب سیم و کابل برای پروژههای مختلف
انتخاب سایز مناسب سیم و کابل برق برای پروژههای مختلف نیازمند توجه به چندین عامل کلیدی است. در این راهنما، مراحل و نکات مهم برای انتخاب سایز مناسب سیم و کابل را بررسی می‌کنیم.
1. محاسبه بار الکتریکی
- تعیین حداکثر بار: ابتدا باید حداکثر بار الکتریکی که سیم یا کابل باید تحمل کند را محاسبه کنید. این بار معمولاً بر اساس توان (وات) و ولتاژ (ولت) محاسبه میشود.
- استفاده از فرمول: برای محاسبه جریان (آمپر) می‌توانید از فرمول استفاده کنید، که در آن جریان، توان و ولتاژ است.
2. طول مسیر
- تأثیر طول بر افت ولتاژ: هر چه طول سیم بیشتر باشد، افت ولتاژ نیز افزایش می‌یابد. برای فواصل طولانی، ممکن است نیاز به انتخاب سایز بزرگتر برای کاهش افت ولتاژ باشد.
- محاسبه افت ولتاژ: افت ولتاژ را با توجه به طول سیم و جریان عبوری محاسبه کنید و اطمینان حاصل کنید که در محدوده مجاز قرار دارد.
3. نوع کاربرد
- محیط نصب: نوع محیط (داخلی، خارجی، صنعتی یا مسکونی) میتواند بر انتخاب سایز سیم تأثیر بگذارد. برای محیطهای صنعتی، ممکن است نیاز به سیمهای مقاوم‌تر و با سایز بزرگتر باشد.
- نوع بار: بارهای مقاومتی، القایی و خازنی هر کدام نیاز به سایزهای متفاوتی دارند. بارهای القایی معمولاً به سایز بزرگ‌تری نیاز دارند.
4. استانداردها و مقررات
- رعایت استانداردها: اطمینان حاصل کنید که سایز انتخابی با استانداردهای ملی و بین‌المللی مطابقت دارد. این استانداردها معمولاً شامل حداکثر جریان مجاز و الزامات ایمنی هستند.
- مشاوره با متخصص: در صورت عدم اطمینان، مشاوره با یک مهندس برق یا متخصص میتواند به شما در انتخاب صحیح کمک کند.
5. عوامل محیطی
- دمای محیط: دما میتواند بر عملکرد سیم تأثیر بگذارد. در محیطهای گرم، ممکن است نیاز به انتخاب سایز بزرگتر باشد.
- رطوبت و شرایط جوی: در محیطهای مرطوب یا در معرض آب، از سیم‌ها و کابلهای با عایق مناسب استفاده کنید.
6. هزینه‌ها
- مقایسه هزینه‌ها: هزینههای اولیه و هزینههای بلندمدت (مانند هزینههای انرژی و تعمیر و نگهداری) را در نظر بگیرید. انتخاب سایز مناسب میتواند به صرفه‌جویی در هزینه‌ها کمک کند.
- تعادل بین کیفیت و قیمت: از سیم‌ها و کابلهای با کیفیت استفاده کنید، حتی اگر هزینه بیشتری داشته باشند، زیرا این امر میتواند به کاهش هزینههای تعمیر و نگهداری در آینده کمک کند.
مثال‌هایی از انتخاب سایز مناسب
- پروژههای مسکونی: برای سیمکشی داخلی، معمولاً از سیمهای 1.5 تا 2.5 میلیمتر برای روشنایی و 4 تا 6 میلیمتر برای پریزها استفاده میشود.
- پروژههای صنعتی: در محیطهای صنعتی با بارهای سنگین، ممکن است نیاز به کابلهای 10 تا 50 میلیمتر باشد.
- سیستم‌های کنترل: برای سیستم‌های کنترل و اتوماسیون، معمولاً از کابلهای 0.5 تا 2.5 میلیمتر استفاده میشود.
انتخاب سایز مناسب سیم و کابل برای پروژههای مختلف نیازمند توجه به عوامل متعددی است. با رعایت مراحل و نکات فوق، می‌توانید تصمیمات بهتری در زمینه نصب و استفاده از سیستم‌های الکتریکی خود بگیرید و از ایمنی و کارایی بالای آن‌ها اطمینان حاصل کنید.
نتیجه‌گیری
در انتخاب سایز مناسب سیم و کابل برق، توجه به نکات کلیدی و پاسخ به سوالات متداول میتواند به شما در تصمیم‌گیری بهتر کمک کند. یکی از منابع معتبر و قابل اعتماد برای تأمین سیم و کابلهای با کیفیت، کافی الکتریک است. این شرکت با ارائه محصولات با کیفیت بالا و قیمت‌های رقابتی، به شما این امکان را میدهد که بهترین انتخاب را برای پروژههای خود داشته باشید.
کافی الکتریک با تجربه و تخصص خود در زمینه تأمین تجهیزات الکتریکی، میتواند به شما در انتخاب مناسب‌ترین سیم و کابل برای نیازهای خاصتان کمک کند. با اطمینان از کیفیت و قیمت مناسب محصولات این شرکت، می‌توانید به راحتی به اهداف پروژههای خود دست یابید.
سوالات متداول درباره سایز سیم و کابل برق
در این بخش، به برخی از سوالات متداول درباره سایز سیم و کابل برق پاسخ می‌دهیم تا به درک بهتر این موضوع کمک کنیم.
انتخاب سایز مناسب سیم و کابل به دلیل تأثیر آن بر ایمنی، کارایی و هزینههای سیستم‌های الکتریکی بسیار مهم است. سایز نامناسب میتواند منجر به حرارتش بیش از حد، افت ولتاژ، و حتی خطر آتشسوزی شود.
برای انتخاب سایز مناسب، ابتدا باید حداکثر بار الکتریکی را محاسبه کنید، سپس طول مسیر را در نظر بگیرید و افت ولتاژ را محاسبه کنید. همچنین، نوع کاربرد و شرایط محیطی را نیز در نظر بگیرید.
برای سیمکشی داخلی، معمولاً از سیمهای 1.5 تا 2.5 میلیمتر برای روشنایی و 4 تا 6 میلیمتر برای پریزها استفاده میشود. در پروژههای بزرگتر یا با بارهای سنگین، ممکن است نیاز به سایزهای بزرگتر باشد.
خیر، هر کاربرد نیاز به سایز خاص خود دارد. استفاده از یک سایز برای همه کاربردها میتواند منجر به مشکلات ایمنی و کارایی شود. بهتر است با توجه به نوع بار و شرایط محیطی، سایز مناسب را انتخاب کنید.
افت ولتاژ را میتوان با استفاده از فرمول زیر محاسبه کرد: که در آن طول سیم (متر)، جریان (آمپر) و مقاومت سیم (اهم) است
بله، سایز سیم میتواند بر هزینههای انرژی تأثیر بگذارد. استفاده از سیمهای با سایز مناسب میتواند به کاهش افت ولتاژ و تلفات انرژی کمک کند، که در نتیجه هزینههای انرژی را کاهش میدهد.
کابلهای مقاوم در برابر آتش باید در محیطهایی که خطر آتشسوزی وجود دارد، مانند ساختمانهای عمومی، کارخانهها و محیطهای صنعتی استفاده شوند. این کابلها به ایمنی بیشتر کمک میکنند.
سیمهای افشان و مفتولی هر کدام ویژگیهای خاص خود را دارند. سیمهای مفتولی برای نصبهای ثابت مناسبتر هستند، در حالی که سیمهای افشان برای نصبهای متحرک و قابل انعطاف بهتر عمل میکنند. بنابراین، بهتر است بر اساس نیاز خود از هر یک استفاده کنید.
